PXP7011/10S/CR/1113

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Receptacle Housing 10pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 6A,10A 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: 167-PXP701110SCR1113
供应商: Mouser
标准整包数: 1

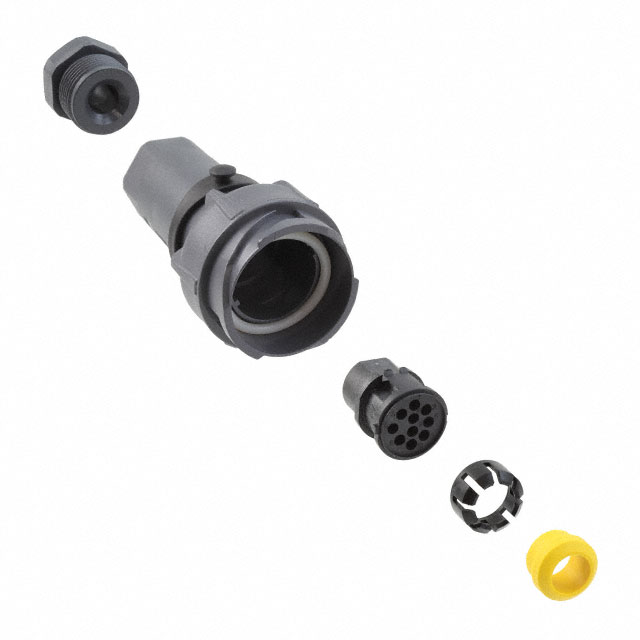

BULGIN 圆形连接器 PXP7011/10S/CR/1113

PXP7011/10S/CR/1113概述


    产品简介


    Buccaneer® 7000系列塑料快速连接器是由Elektron Technology公司生产的高性能圆形连接器。这些连接器设计用于提供便捷的即插即用连接机制,结合了对信号和电源线的可靠密封性,适用于苛刻的工作环境。其紧凑的设计不仅易于安装和操作,还能有效防止水和灰尘进入,适合多种工业应用。

    技术参数


    | 参数名称 | 具体数值 |

    | 防护等级 | IP66, IP68, IP69K |
    | 连接方式 | 快速旋转锁紧机构(少于1/4圈) |
    | 触点载流能力 | 最大电流:25A(2-6极),10A(10极),3A(32极) |
    | 电压范围 | 交流/直流 600V(2-32极),500V(32极) |
    | 工作温度范围 | -40°C 至 +120°C |
    | 接触电阻 | <10mΩ |
    | 绝缘电阻 | >106MΩ @500V DC |
    | 爬电距离 | 1.00mm²(6极),18-20 AWG(10极),22-26 AWG(32极) |

    产品特点和优势


    - 可靠的防护能力:具有IP66、IP68及IP69K防护等级,能够防止水和灰尘进入,适用于恶劣环境。
    - 快速锁紧机制:采用快速旋转锁紧机构,连接和拆卸非常方便。
    - 轻量化材料:外壳采用UL94-V0认证的阻燃材料,具备良好的紫外线稳定性,适用于长期户外使用。
    - 多样化的接线方式:支持螺钉终端(2-6极)和压接终端(10极和32极),适用广泛。
    - 国际认证:符合UL、CSA、VDE和CCC等多项国际认证标准,确保产品在全球范围内均能安全使用。

    应用案例和使用建议


    应用案例:
    - 电源传输:适用于工业控制设备、电信基站和户外照明系统的电源传输。
    - 信号传输:可用于汽车制造、航空航天和船舶制造中的信号传输。
    使用建议:
    - 选择合适的电缆尺寸:根据所使用的电缆直径选择适当的封管和封管螺母。
    - 正确安装密封帽:安装后,检查密封帽是否正确到位,确保IP等级的防护。
    - 定期检查和维护:定期检查接头的锁紧状态和密封效果,确保长期使用稳定可靠。

    兼容性和支持


    - 与各种电缆兼容:配有多个型号的封管和封管螺母,可以适应5-15毫米直径的各种电缆。
    - 技术支持和服务:Elektron Technology提供丰富的工具支持,包括专用的压接工具、提取工具和接触载体移除工具,以帮助客户更高效地完成安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法完全锁定 | 检查旋转锁紧环是否正确安装,并确保按压到锁紧位置。 |
    | 连接松动 | 确保锁紧环已经拧紧至规定扭矩值,并重新检查电缆固定情况。 |
    | 无法压接 | 检查压接工具是否正确设置,并按照说明书进行操作。 |

    总结和推荐


    总体而言,Buccaneer® 7000系列塑料快速连接器凭借其出色的防护能力和便捷的操作性,在工业和商业应用中表现出色。其坚固耐用的结构和广泛的认证使其成为许多严苛环境下理想的连接解决方案。因此,强烈推荐使用这款产品来满足您的特定需求。
    如果您有任何进一步的问题或需要更多详细信息,请随时联系Elektron Technology的客户服务团队。

PXP7011/10S/CR/1113参数

参数
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 6A,10A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 10pin(Power)
触头镀层 - 配接 -
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP7011/10S/CR/1113厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7011/10S/CR/1113数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7011/10S/CR/1113 PXP7011/10S/CR/1113数据手册

PXP7011/10S/CR/1113封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.299 ¥ 196.8766
10+ $ 16.848 ¥ 142.3656
100+ $ 16.17 ¥ 136.6365
200+ $ 15.6555 ¥ 132.289
500+ $ 15.2985 ¥ 129.2723
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 196.87
