PXP7010/10P/CR/0911

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 圆形连接器插头, Buccaneer 7000系列, 10芯, 电缆安装, 压接,焊接, IP66、IP68、IP69K
供应商型号: N-PXP7010/10P/CR/0911
供应商: 云汉优选
标准整包数: 1

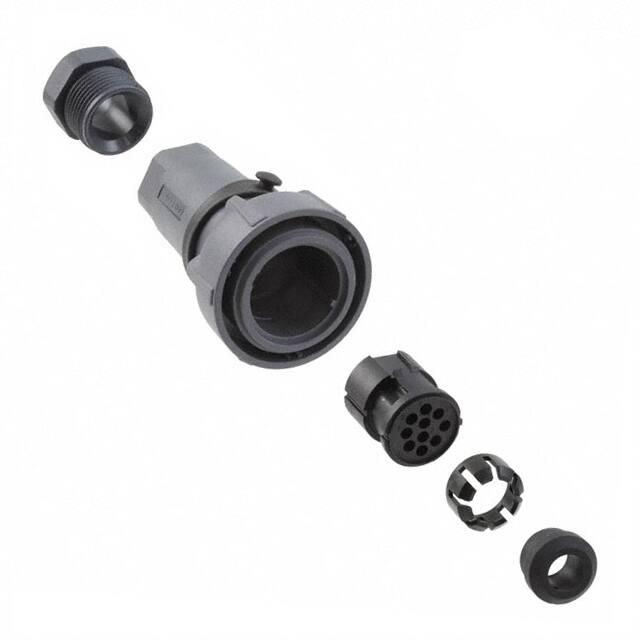

BULGIN 圆形连接器 PXP7010/10P/CR/0911

PXP7010/10P/CR/0911概述

    Flex Cable Connectors — PXP7010 Series

    产品简介


    Flex Cable Connectors(柔性电缆连接器)是Bulgin公司7000系列Buccaneer圆形电源连接器家族的一员。这类连接器设计用于提供高效、可靠的电力传输,同时具备卓越的防水防尘性能。它们适用于广泛的工业应用领域,如自动化设备、医疗设备、电信设备及户外照明系统等。

    技术参数


    以下是该产品的核心技术参数:
    - 额定电流:最大10A
    - 电压范围:最高600V
    - 工作温度:-40°C 至 +120°C
    - 防护等级:IP66,IP68,IP69K(对接时)
    - 接触容量:最小0.5mm²至最大0.75mm²
    - 接触数量:10个触点
    - 锁紧方式:快旋卡口式锁定
    - 电缆直径范围:9mm至11mm
    - 外壳材料:聚碳酸酯/聚对苯二甲酸丁二醇酯(PC/PBT)塑料
    - 阻燃等级:UL94V-0

    产品特点和优势


    PXP7010系列连接器的显著特点在于其独特的快速旋转锁定机制,通过少于四分之一圈的旋转实现安全可靠的锁定,且带有正反馈确保用户知晓连接已到位。此外,该系列连接器可应用于多种电缆直径,支持螺钉或压接/焊接端子,这大大提高了安装的灵活性和便利性。其塑料外壳设计也使其具有出色的耐温性能,适应极端环境下的使用要求。

    应用案例和使用建议


    这种连接器广泛应用于需要高度可靠和环境防护的场合。例如,在工业自动化环境中,它们可以用于连接传感器或执行器,以确保在恶劣条件下仍能保持稳定性能。在选择合适型号的连接器时,建议根据具体应用场景选择合适的电缆直径范围,并考虑是否需要额外的密封组件来维持未接合状态下的防护等级。对于电缆的端接方式,应根据现场实际情况选用螺钉或压接/焊接端子以确保连接稳固性。

    兼容性和支持


    PXP7010系列连接器可与PXP7011/PXM7011系列的直角连接器和PXP7012/PXM7012系列的前装面板安装连接器配合使用。制造商提供了详尽的数据手册和配套工具,帮助用户顺利完成安装和维护过程。此外,为满足不同需求,还可以单独购买相应的密封盖帽(Sealing Cap)以保护未接合状态下的连接器。

    常见问题与解决方案


    在使用过程中可能遇到的问题及其解决方案如下:
    - 问题一:无法实现可靠锁定。解决方案:检查旋转角度是否足够,并确认是否有正确的反馈指示(咔哒声)表示连接完成。
    - 问题二:接头出现泄露。解决方案:确认所有配件是否正确安装,特别是密封圈是否处于适当位置并完好无损。

    总结和推荐


    总体而言,Bulgin公司的Flex Cable Connectors PXP7010系列连接器凭借其坚固耐用的设计、高效的电力传输能力和优良的环境防护能力,在众多工业应用场景中展现出色的表现。无论是用于户外照明还是工业自动化,这款产品都是一个理想的选择。因此,我们强烈推荐它作为您项目中可靠和高性能的连接解决方案。

PXP7010/10P/CR/0911参数

参数
针脚数 10pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 10A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
长*宽*高 95mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP7010/10P/CR/0911厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7010/10P/CR/0911数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7010/10P/CR/0911 PXP7010/10P/CR/0911数据手册

PXP7010/10P/CR/0911封装设计

查看详情并下载
Symbol
Footprint
3D Model
