PXP4011/06P/4550

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 微型圆形连接器插座, Buccaneer 4000系列, 6芯, 电缆安装, 压接,焊接, IP66、IP68、IP69K
供应商型号: N-PXP4011/06P/4550
供应商: 云汉优选
标准整包数: 1

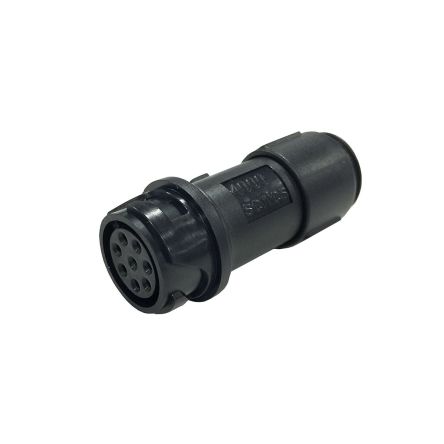

BULGIN 圆形连接器 PXP4011/06P/4550

PXP4011/06P/4550概述

    Circular Power Connectors: Buccaneer for Power 4000 Series

    1. 产品简介


    Buccaneer系列是专为严苛环境设计的圆形电源连接器。这一系列连接器广泛应用于电力传输、工业自动化及军事领域,确保在各种恶劣环境下提供可靠的电源连接。其主要类型包括Flex电缆连接器、后板安装连接器和印刷电路板(PCB)安装连接器。

    2. 技术参数


    - 防水等级:密封至IP66、IP68和IP69K(当连接时)
    - 防护等级测试:IP68等级通过1.054 kg/cm² (15 lb/in²)压力,10米深度下2周的测试
    - 触点配置:2、3、4、6、8、10和12极
    - 额定功率:最高13A,600V
    - 电缆范围:3至7毫米直径
    - 外径尺寸:19.7毫米(覆盖环直径)
    - 接线方式:柔性和直角电缆连接器、后板和PCB安装方式
    - 材料:阻燃聚酰胺,UL94-V0等级
    - 接触形式:引脚和插座形式

    3. 产品特点和优势


    - 高防水等级:可适应极端环境条件下的防水需求。
    - 高可靠性:采用高性能聚酰胺材料,符合UL、CSA和VDE标准。
    - 多种安装选项:提供了多种安装方式以满足不同需求。
    - 易识别:色环和垫圈用于方便识别。
    - 接触材料:铜合金镀金触点。

    4. 应用案例和使用建议


    - 工业自动化:Buccaneer系列连接器广泛应用于工厂自动化系统,确保在高温、高湿环境下稳定运行。
    - 军事应用:在军事车辆和舰船上的关键设备中,这种连接器提供了可靠的电力连接,确保系统的正常运行。
    - 海上设施:由于其高防水等级,适合用于海上平台和船舶的电力连接。
    使用建议:
    - 在工业自动化环境中,建议使用柔性和直角电缆连接器,便于复杂线路布局。
    - 在海事环境中,确保选择合适的电缆直径以保持高防水等级。

    5. 兼容性和支持


    - 兼容性:多种电缆直径选择以适应不同应用需求。
    - 制造商支持:Elektron Technology UK Ltd提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - Q: 如何确定合适的电缆直径?
    - A: 参考技术手册中的电缆直径范围表,选择符合应用需求的直径。
    - Q: 如何确保连接器的正确安装?
    - A: 使用配套的安装工具,并参考产品安装指南进行操作。

    7. 总结和推荐


    总结:Buccaneer系列4000型号连接器具有出色的防水、防尘能力,高可靠性及多种安装方式。这些特性使其成为各类严苛环境下电源连接的理想选择。
    推荐:强烈推荐使用Buccaneer系列连接器,尤其是在需要高度可靠和安全电力连接的场合。

PXP4011/06P/4550参数

参数
针脚数 6pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 8A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
长*宽*高 46.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP4011/06P/4550厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP4011/06P/4550数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP4011/06P/4550 PXP4011/06P/4550数据手册

PXP4011/06P/4550封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 10.4834 ¥ 89.1089
35+ $ 8.5696 ¥ 72.8416
50+ $ 6.2934 ¥ 53.4939
1000+ $ 5.7528 ¥ 48.8988
5000+ $ 5.6202 ¥ 47.7717
库存: 38
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 891.08
