C1350ALBB-602AW-B

产品分类: 翘板开关
厂牌: BULGIN
产品描述: On-Off DPST-NO 20A 卡入式安装,按扣安装,面板安装
供应商型号: Q-TCC-C1350ALBB-602AW-B
供应商: 期货订购
标准整包数: 100

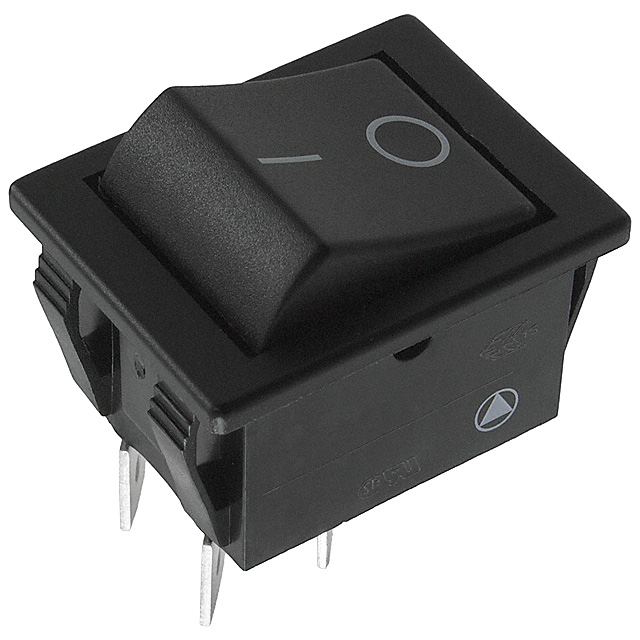

BULGIN 翘板开关 C1350ALBB-602AW-B

C1350ALBB-602AW-B概述

    # 电子元器件产品技术手册解析:标准型与高浪涌型摇杆开关

    产品简介


    本技术手册详细介绍了一种适用于多种工业及消费电子领域的摇杆开关(Switches)。该产品分为标准型(1550系列)和高浪涌型(1350系列),广泛应用于需要可靠开关控制的场合。其主要功能包括开关电路的控制、状态切换以及指示灯功能,适用于各种电压等级和负载要求的场景。
    应用领域
    该电子元器件适合用于家用电器、工业控制设备、仪器仪表、照明系统以及通信设备等领域,是实现设备开关控制的核心元件之一。

    技术参数


    以下为该产品的核心技术规格:
    | 参数 | 描述 |

    | 型号 | 1550系列(标准型)、1350系列(高浪涌型) |
    | 额定电流 | 16A(标准)/20A(高浪涌),250Vac(最大) |
    | 额定功率 | 1/2HP(1550系列),1HP(1350系列) |
    | 绝缘耐压 | UL认证,达到85°C温度要求,文件编号E45221(UL),LR10990(CSA) |
    | 浪涌能力 | 150A浪涌电流,符合EN61058-1标准 |
    | 切换形式 | 标准型包括ON-OFF、ON-OFF(延时)、ON-ON、三位置切换等多种形式 |
    | 终端类型 | 推动式、焊接式、PCB板式终端 |
    | 面板开孔尺寸 | 可定制化开孔,适用厚度范围为0.75-3.3mm |
    | 防护等级 | 具备防水溅设计 |

    产品特点和优势


    1. 多样化切换模式:提供丰富的切换选项,如标准ON-OFF、延时切换等,满足不同的控制需求。
    2. 高浪涌能力:1350系列具备更高的浪涌处理能力,确保在复杂环境下仍能稳定运行。
    3. 灵活性:选择多样的面板样式、颜色及标志印刷选项,便于适配各类设计需求。
    4. 耐用性:1300系列机制通过物理作用保证闭合接触点的分离,有效防止电弧现象引发的焊点问题。
    5. 定制化服务:支持根据客户需求调整灯泡电压、外壳颜色以及面板厚度等参数。

    应用案例和使用建议


    应用案例
    - 家用冰箱:作为控制压缩机启动的主控开关,配合高浪涌型切换以应对启动时的大电流冲击。
    - 工业设备:例如数控机床,可以利用其三位置切换功能,精确控制机器的多种状态。
    - 照明控制系统:配合LED灯组,通过不同灯泡电压的选择来适应不同亮度需求。
    使用建议
    1. 在涉及直流应用时,确保了解设备的具体直流电压值,并咨询厂商关于低电压情况下的指示灯行为。
    2. 在安装过程中注意按照指定方向冲孔,避免因不当安装导致密封失效。
    3. 考虑长期使用的机械寿命时,可选择更高操作次数的型号以提高可靠性。

    兼容性和支持


    - 兼容性:该系列产品具有广泛的兼容性,可与大多数通用面板和控制系统配合使用。
    - 技术支持:制造商提供全面的技术支持服务,包括样品提供、定制开发和技术培训等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关在高温下无法正常工作 | 确认所选型号是否符合UL 85°C要求 |
    | 指示灯不亮 | 检查灯泡电压是否匹配 |
    | 面板密封不良 | 确保使用正确的面板密封垫片 |
    | 开关触点粘连 | 检查是否有高浪涌电流导致的接触点焊接 |

    总结和推荐


    综上所述,这款摇杆开关凭借其高性能、多样化的设计和强大的兼容性,在市场上具有较高的竞争力。无论是对于日常家用电器还是工业级控制设备,该产品均表现出色。我们强烈推荐使用1350系列高浪涌型产品,特别是在需要频繁切换或承受大电流的应用场景中。
    对于寻求灵活配置和稳定性能的用户来说,该产品无疑是一个理想的选择。无论是从功能性、耐用性还是成本效益的角度来看,都是一款值得信赖的电子元器件。

C1350ALBB-602AW-B参数

参数
机械寿命 -
开关功能 On-Off
指示颜色 -
开关配置 DPST-NO
触点样式 -
电流额定值 20A
电气寿命 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

C1350ALBB-602AW-B厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

C1350ALBB-602AW-B数据手册

厂牌 PDF简要描述 下载
BULGIN 翘板开关 BULGIN C1350ALBB-602AW-B C1350ALBB-602AW-B数据手册

C1350ALBB-602AW-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
