PX0732/S

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 标准圆形连接器插座, Standard Buccaneer系列, 3芯, 直插式, 螺钉拧紧, IP68
供应商型号: U-PX0732/S
供应商: 云汉优选
标准整包数: 1

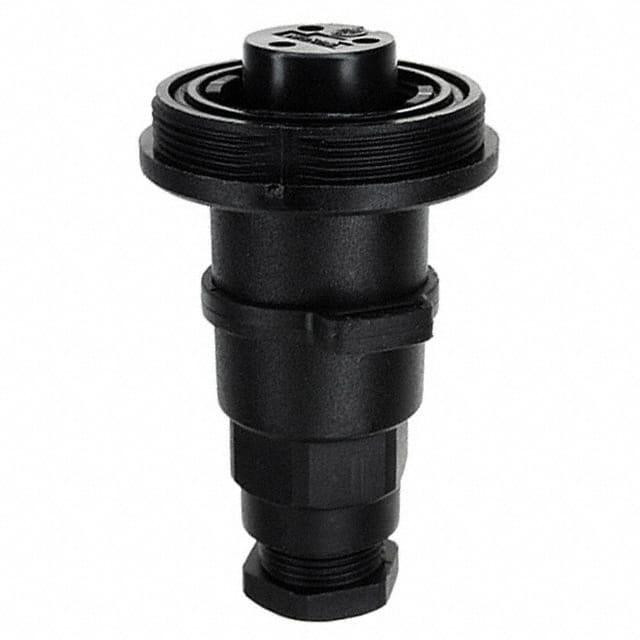

BULGIN 圆形连接器 PX0732/S

PX0732/S概述

    Buccaneer for Power 产品技术手册

    1. 产品简介


    产品类型:
    Buccaneer for Power 是一款高性能防水连接器,广泛应用于需要高可靠性电气连接的场合。
    主要功能:
    - 防水防尘:满足IP68防护等级,能够承受高压水洗和盐雾腐蚀。
    - 多极选择:提供2至25个插针/插孔选项,适应不同需求。
    - 宽广的工作温度范围:支持-20°C到+70°C的环境。
    - 多种接线方式:包括螺纹终端、压接和焊接接触方式。
    应用领域:
    - 工业自动化:适用于各种工业设备和系统。
    - 交通运输:如汽车、船舶和铁路行业。
    - 医疗设备:在医疗设备上提供可靠的电力传输。
    - 军事与航空航天:用于恶劣环境下的电力传输。

    2. 技术参数


    | 参数 | 规格 |

    | 防护等级 | IP68 |
    | 工作电压 | AC/DC 277V |
    | 最大电流 | 1A-12A |
    | 接触电阻 | <5mΩ(2-9极);<10mΩ(12极);<5mΩ(25极)|
    | 绝缘电阻 | >10⁴MΩ @ 500V DC(2-9极) |
    | 电介质耐压 | 4kV 极对极(2-9极) |
    | 工作温度范围 | -20°C 到 +70°C |
    | 批准认证 | CCC、UL、CSA、VDE、EN60068-2-52|

    3. 产品特点和优势


    - 防水防尘性能:Buccaneer for Power 连接器具有卓越的防水防尘能力,能够在水下10米或100米深度持续使用长达两周或12小时。
    - 多样化接口设计:提供多种接口样式,包括柔电缆、面板安装、印刷电路板(PCB)安装、嵌入式安装和法兰安装。
    - 紧凑设计:直径超过耦合环仅38mm,适合狭小空间内的安装。
    - 快速识别和安装:采用颜色编码和正定位键槽,防止错误接插,且无需特殊工具即可装配。
    - 广泛的适用性:适用于广泛的工业和运输应用,尤其在恶劣环境下表现出色。

    4. 应用案例和使用建议


    - 工业自动化:应用于机器人的电力供应连接。建议在长时间连续运行后进行检查和维护,确保防水性能。
    - 交通运输:船舶上的电力供应连接。建议在盐雾环境下定期清洁和检查,确保其可靠性能。
    - 医疗设备:监护设备的电源连接。建议定期进行清洁和消毒以避免污染风险。

    5. 兼容性和支持


    - 兼容性:与Flex Cable、In-Line Flex、Panel Mounting和PCB Mounting版本兼容。
    - 技术支持:提供详细的安装和维护手册,以及工具和配件支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确锁定 | 检查锁定环是否完全旋转到位 |
    | 接触不良 | 检查接触面是否有污垢或损坏 |
    | 潮湿导致的电气故障 | 检查密封件是否完好,必要时更换 |

    7. 总结和推荐


    优点总结:
    - 强大的防水防尘性能
    - 广泛的适用性
    - 易于识别和安装
    - 多样化的安装方式
    推荐使用:
    Buccaneer for Power是一款高性能、多功能的连接器,适用于多种工业应用。凭借其卓越的防水性能和可靠的连接稳定性,它在苛刻环境下展现出色的表现。因此,我强烈推荐这款产品给需要稳定电力传输的应用场景。

PX0732/S参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 黑色
端接 螺纹
额定电流 10A
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 3pin
长*宽*高 65mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

PX0732/S厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0732/S数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0732/S PX0732/S数据手册

PX0732/S封装设计

查看详情并下载
Symbol
Footprint
3D Model
