PXP4010/10P/4550

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 微型圆形连接器插头, Buccaneer 4000系列, 10芯, 电缆安装, 压接,焊接, IP66、IP68、IP69K
供应商型号: ET-2858591
供应商: 海外现货
标准整包数: 1

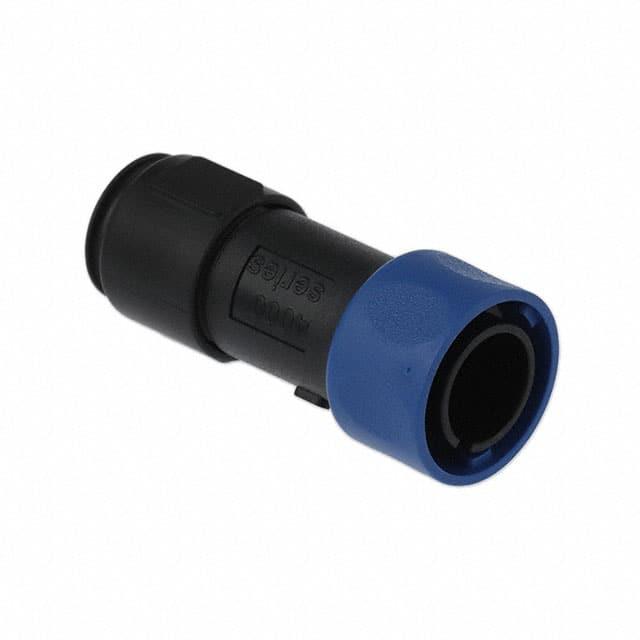

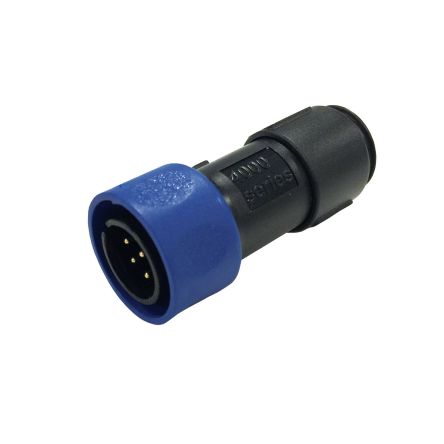

BULGIN 圆形连接器 PXP4010/10P/4550

PXP4010/10P/4550概述

    文章标题:BUCCANEER FOR POWER 4000 系列圆形电源连接器技术手册

    1. 产品简介


    BUCCANEER FOR POWER 4000 系列是一款专为严苛环境下设计的圆形电源连接器,广泛应用于工业控制、能源设施、船舶制造及各种恶劣条件下的电力系统。这些连接器具备防水防尘特性,且符合 IP66、IP68 和 IP69K 标准,确保在恶劣环境中的稳定性和可靠性。

    2. 技术参数


    - 防水防尘等级:密封至 IP66、IP68 及 IP69K(连接时)
    - 测试标准:在 1.054kg/cm²(15lb/in²)压力下,10m 深度测试 2 周
    - 极数配置:可选 2 极、3 极、4 极、6 极、8 极、10 极和 12 极
    - 额定电流:最高可达 13A
    - 电压等级:交流/直流 600V
    - 电缆范围:3mm 至 7mm
    - 整体尺寸:外径 19.7mm(包含耦合环)
    - 安装方式:柔性安装、直插式柔性安装、后部面板安装和 PCB 安装
    - 材料:阻燃聚酰胺材质,符合 UL94-V0 标准

    3. 产品特点和优势


    - 多种配置:提供多种极数和安装方式,满足不同应用场景的需求
    - 卓越防护:具备高防水防尘等级,可在各种恶劣环境中稳定运行
    - 易于识别:颜色编码的 O 形圈和垫片便于识别
    - 多认证:通过 UL、CSA 和 VDE 认证
    - 耐久性:通过 EN60068-2-52 盐雾试验和 EN60068-2-64 振动试验

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:在工厂自动化系统中连接不同模块
    - 能源设施:在风力发电站或太阳能电站中连接各类电力设备
    - 船舶制造:在船舶控制系统中实现可靠电力传输
    使用建议:
    - 在选择电缆时,根据所选连接器的规格选择合适的电缆直径,确保安装和接线过程顺利进行
    - 定期检查并更换 O 形圈和垫片,以保持连接器的防护等级

    5. 兼容性和支持


    - 兼容性:灵活安装和直插式柔性安装版本可相互兼容;后部面板安装和 PCB 安装也可兼容
    - 厂商支持:提供安装指导和售后服务,确保客户能够正确安装和使用产品

    6. 常见问题与解决方案


    - 问题1:如何保持连接器的防护等级?
    - 解决方案:定期更换 O 形圈和垫片,确保它们处于良好状态
    - 问题2:如何确保接线牢固?
    - 解决方案:使用专用的压接工具进行接线,确保压接质量
    - 问题3:如何避免振动影响?
    - 解决方案:选择适当的安装位置,减少振动对连接器的影响

    7. 总结和推荐


    BUCCANEER FOR POWER 4000 系列连接器凭借其卓越的防水防尘能力、广泛的极数配置和多样的安装方式,成为在恶劣环境下应用的理想选择。无论是工业控制、能源设施还是船舶制造,这些连接器都能够提供可靠的电力连接,确保系统的稳定运行。强烈推荐在需要高防护等级的场合使用 BUCCANEER FOR POWER 4000 系列连接器。

PXP4010/10P/4550参数

参数
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 3A
外壳材料 Polyamide (PA),Nylon
针脚数 10pin(Power)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP4010/10P/4550厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP4010/10P/4550数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP4010/10P/4550 PXP4010/10P/4550数据手册

PXP4010/10P/4550封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.1102 ¥ 143.7253
10+ $ 14.2599 ¥ 119.7831
20+ $ 13.0006 ¥ 109.2052
库存: 63
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 143.72
