PX0411/02P/5560

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 微型圆形连接器插头, Buccaneer 400系列, 2芯, 电缆安装, 压接,焊接, IP68,IP69K
供应商型号: U-PX0411/02P/5560
供应商: 云汉优选
标准整包数: 1

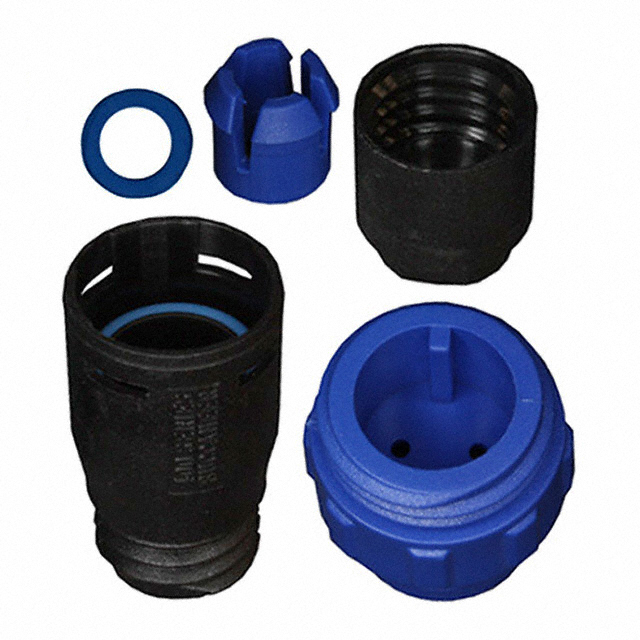

BULGIN 圆形连接器 PX0411/02P/5560

PX0411/02P/5560概述

    400 Series Inline Cable Connector 技术手册解析

    产品简介


    400 Series Inline Cable Connector 是一款专为严苛环境设计的高可靠性连接器。它属于圆形电源连接器系列(Circular Power Connectors),隶属于400系列海盗船(Buccaneer)。此款连接器适用于多种应用场合,如工业自动化、航海设备、电力传输等。其主要功能是实现电缆之间的稳定连接,并具备IP68级防水防尘能力,确保在恶劣环境中也能可靠工作。

    技术参数


    - 认证:UL认证
    - 材质:聚酰胺(Polyamide,PA)塑料
    - 接触类型:插头接触(Plug Contact)
    - 耦合方式:螺纹连接(Screw)
    - 最大电流:8A
    - 耦合环直径:19.1mm
    - 阻燃等级:UL94V-0
    - 功能:电缆连接器
    - 防护等级:IP68
    - 电缆入口尺寸范围:5.5mm至6.0mm
    - 接触额定容量:24AWG至20AWG,或0.5mm²至0.25mm²
    - 最高工作温度:+80°C
    - 最低工作温度:-40°C
    - 接触数量:2个
    - 最大电压:250V

    产品特点和优势


    1. 高可靠性:400系列连接器采用螺纹耦合方式,保证了连接器在振动和冲击环境下的稳定性。
    2. 防水防尘:达到IP68防护等级,适合室外和水下使用。
    3. 多规格支持:提供2、3、4、6、8、10或12种不同接触点数版本,满足不同的应用需求。
    4. 耐温性强:可在-40°C到+80°C的宽温范围内正常工作。
    5. UL认证:通过严格的安全标准,确保产品质量。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于机器人手臂和其他自动化设备的电缆连接。
    - 航海设备:适合船舶和海上平台的电气系统。
    - 户外照明系统:提供可靠的电源连接,尤其在极端天气条件下。
    使用建议
    - 在安装过程中,要确保电缆入口处的密封性,以保持IP68防护等级。
    - 考虑到连接器的螺纹设计,需要定期检查和紧固以防止松动。
    - 在选择接触点数量时,根据具体应用所需的电流和电压进行合理配置。

    兼容性和支持


    - 兼容性:可以与Flex电缆连接器(如PX0400、PX0402、PX0410)配套使用。
    - 附加配件:提供PX0480/1密封帽,用于保护未连接的端口,保持IP防护等级。
    - 技术支持:制造商提供详细的安装指导和技术支持服务,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    1. 问题:无法实现紧密耦合
    - 解决方案:检查螺纹是否清洁且完好无损;适当润滑螺纹,确保正确的扭矩。
    2. 问题:接触不良
    - 解决方案:检查电缆接头是否正确安装,重新压接或焊接;确认接触点匹配。
    3. 问题:密封效果不佳
    - 解决方案:确保电缆入口处密封圈完整无缺;检查密封帽是否正确安装。

    总结和推荐


    综上所述,400系列Inline Cable Connector凭借其卓越的防水防尘性能、高可靠性以及宽温度适应范围,在多个行业都有广泛的应用前景。对于需要在恶劣环境下工作的设备而言,这是一款非常理想的选择。如果您正在寻找一款能够在严苛环境中可靠工作的连接器,400系列Inline Cable Connector将是一个值得考虑的好选择。

PX0411/02P/5560参数

参数
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 焊盘
额定电流 8A
外壳材料 Polyamide (PA),Nylon
针脚数 2pin(Power)
长*宽*高 46mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

PX0411/02P/5560厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0411/02P/5560数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0411/02P/5560 PX0411/02P/5560数据手册

PX0411/02P/5560封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.7416 ¥ 61.3149
55+ $ 5.6444 ¥ 51.3358
100+ $ 5.1 ¥ 46.3845
库存: 455
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 613.14
