PXP4013/04S

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 微型圆形连接器插座, Buccaneer 4000系列, 4芯, 背面安装, 压接,焊接, IP66、IP68、IP69K
供应商型号: ET-2882860
供应商: 海外现货
标准整包数: 1

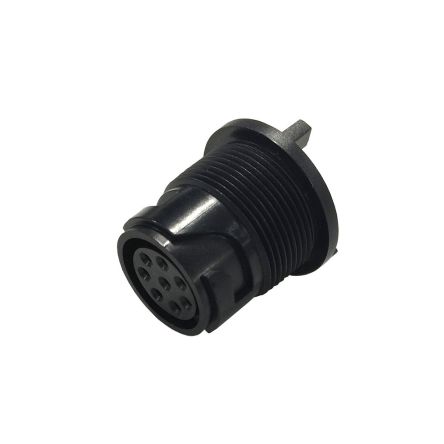

BULGIN 圆形连接器 PXP4013/04S

PXP4013/04S概述

    Circular Power Connectors 4000 Series Buccaneer 技术手册

    产品简介


    Circular Power Connectors 4000 系列 Buccaneer 是一款专为严苛环境下应用设计的电源连接器。该系列产品具备出色的防水、防尘能力,能够承受剧烈振动和极端温度的变化。其主要功能是提供稳定可靠的电源连接,适用于广泛的工业和户外应用,如船舶、汽车、建筑及自动化设备。

    技术参数


    - 防护等级:IP66、IP68 和 IP69K(连接时)
    - 耐水压测试:IP68 等级,可在 1.054kg/cm² 压力下,10 米深水中浸泡两周
    - 插孔配置:2、3、4、6、8、10 和 12 极配置
    - 额定功率:最高 13A,600V
    - 电缆直径范围:3 到 7mm
    - 整体尺寸:直径超过耦合环 19.7mm
    - 安装方式:柔韧型、直角型、后面板和 PCB 安装
    - 接触材料:铜合金,镀金
    - 阻燃材料:聚酰胺,UL94-V0
    - 连接器寿命:≥1000 次循环

    产品特点和优势


    - 密封性强:达到 IP68 防护等级,可长期浸没在水下。
    - 耐用性高:通过 EN60068-2-52 盐雾测试和 EN60068-2-64 振动测试。
    - 易于识别:色环标记便于区分不同极数和功能的连接器。
    - 广泛的应用:适用于多种严苛环境下的应用,如船舶、汽车和建筑自动化系统。
    - 多种接线方式:支持焊接、压接和 PCB 安装方式。

    应用案例和使用建议


    - 应用案例:海上风电场、汽车制造车间、建筑工地等。例如,在海上风电场中,Buccaneer 连接器可以用于连接风力发电机与控制系统的电源。
    - 使用建议:选择合适的电缆直径和颜色标识,确保正确的安装和识别;进行定期检查以确保良好的密封性能;避免将连接器暴露在高温环境中。

    兼容性和支持


    - 兼容性:支持多种安装方式,包括柔韧型、直角型、后面板和 PCB 安装。
    - 制造商支持:提供详尽的技术手册和专业支持服务,包括安装指南和故障排查。

    常见问题与解决方案


    - 问题:连接器无法保持良好的密封。
    - 解决方案:检查 O 形圈和垫圈是否损坏或老化,并更换新的密封件。
    - 问题:连接不稳定。
    - 解决方案:确保插入正确的位置,并使用正确的工具进行压接或焊接。

    总结和推荐


    总体来说,Circular Power Connectors 4000 系列 Buccaneer 在其额定范围内表现出色,具有很高的可靠性和耐用性。该系列产品适用于各种严苛环境下的应用,是电源连接的理想选择。强烈推荐使用此系列连接器来保证电源连接的稳定性和安全性。

PXP4013/04S参数

参数
端接 -
额定电流 8A
外壳材料 Polyamide (PA),Nylon
针脚数 4pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
长*宽*高 24.8mm(长度)*22.5mm(高度)
安装方式 通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

PXP4013/04S厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP4013/04S数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP4013/04S PXP4013/04S数据手册

PXP4013/04S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.9532 ¥ 117.1166
10+ $ 10.7721 ¥ 97.396
20+ $ 9.8258 ¥ 88.8404
库存: 42
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 117.11
