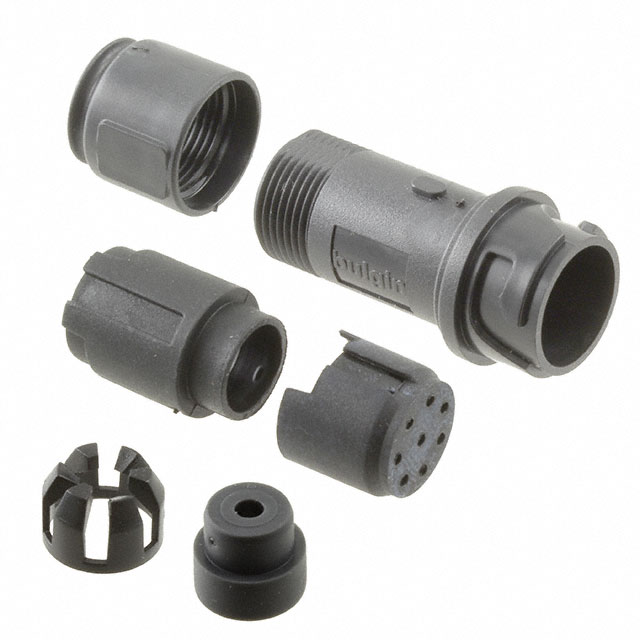

PXP4011/08P/3035

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Receptacle Housing 8pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 导线安装,自由悬挂,通孔安装
供应商型号: 177-PXP4011/08P/3035
供应商: Mouser
标准整包数: 1
BULGIN 圆形连接器 PXP4011/08P/3035

PXP4011/08P/3035概述

    4000 系列海盗式圆形电源连接器技术手册

    产品简介


    4000 系列海盗式圆形电源连接器是专为严苛环境下使用的高可靠性电源连接解决方案。这些连接器采用密封设计,符合 IP66、IP68 和 IP69K 防护等级标准。它们广泛应用于工业自动化、海洋工程、能源、通信等领域。

    技术参数


    - 防护等级: IP66、IP68(1.054kg/cm² 测试)、IP69K
    - 深度测试: IP68 等级在 10 米深度下进行 2 周测试
    - 额定电流/电压: 2 到 12 极配置,最大 13A @ 600V
    - 电缆直径范围: 3 至 7 mm
    - 耦合环直径: 19.7 mm
    - 接头样式: 弯曲、直线、后面板安装、PCB 安装
    - 颜色编码: O 形圈和垫片便于识别
    - 接触类型: 插针和插孔
    - 认证: UL、CSA、VDE
    - 耐腐蚀性: 符合 EN60068-2-52 Test Kb 盐雾试验标准
    - 振动耐受性: 符合 EN60068-2-64 标准
    - 电缆入口尺寸: 3.0 至 7.0 mm
    - 电流耐受性: 最大 13A @ 600V(不同极数下有所不同)
    - 阻抗: 接触电阻 < 5mΩ
    - 绝缘电阻: >10⁶MΩ(500V 直流电)

    产品特点和优势


    1. 高防护等级: 在未连接状态下仍能保持 IP68 的密封性能。
    2. 广泛的电缆适用性: 支持从 3 mm 到 7 mm 的电缆。
    3. 灵活多样的接头样式: 包括弯曲、直线、后面板和 PCB 安装样式。
    4. 易于识别: 通过颜色编码的 O 形圈和垫片进行区分。
    5. 高度可靠: 符合严格的电气和机械测试标准,确保长期使用中的稳定性。

    应用案例和使用建议


    - 工业自动化: 连接控制面板和动力装置,适用于恶劣环境。
    - 海洋工程: 用于船舶电力系统的可靠连接。
    - 通信设备: 在基站和通信设备中提供稳定的电源连接。

    使用建议:
    - 在安装时确保所有连接件正确对齐,避免过度用力造成损坏。
    - 定期检查连接器密封圈的状态,确保长时间使用后的防护性能。

    兼容性和支持


    - 兼容性: 可与同系列的其他连接器配合使用,如 Flex In-Line 或 Panel Mounting 版本。
    - 厂商支持: Elektron Technology UK Ltd 提供详细的安装指导和技术支持,帮助用户轻松完成安装和维护。

    常见问题与解决方案


    1. 问题: 插拔力过大。
    - 解决办法: 确保正确的安装工具和工艺,遵循制造商的安装指南。
    2. 问题: 密封不良。
    - 解决办法: 检查密封圈的状态,必要时更换新的密封圈。
    3. 问题: 导电性能不佳。
    - 解决办法: 检查接触表面是否清洁,并确保正确连接和紧固。

    总结和推荐


    4000 系列海盗式圆形电源连接器凭借其高防护等级、广泛的应用范围和灵活的设计,成为工业自动化和恶劣环境下理想的电源连接解决方案。强烈推荐使用该系列产品,特别是在需要高度可靠的电源连接的环境中。

PXP4011/08P/3035参数

参数
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 8pin(Power)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP4011/08P/3035厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP4011/08P/3035数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP4011/08P/3035 PXP4011/08P/3035数据手册

PXP4011/08P/3035封装设计

查看详情并下载
Symbol
Footprint
3D Model
