PXM7012/06P/ST

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 圆形连接器插头, Buccaneer 7000系列, 6芯, 正面安装, 螺钉拧紧, IP66、IP68、IP69K
供应商型号: U-PXM7012/06P/ST
供应商: 云汉优选
标准整包数: 1

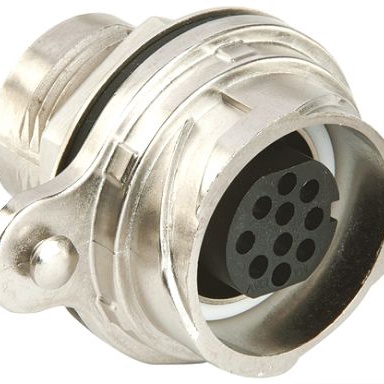

BULGIN 圆形连接器 PXM7012/06P/ST

PXM7012/06P/ST概述

    # Circular Power Connectors 7000 Series Buccaneer

    产品简介


    基本描述
    Circular Power Connectors 7000系列Buccaneer是一系列圆形连接器,设计用于需要信号和电源传输的应用场合。这些连接器结合了快速耦合机制的易用性和强大的环境密封性能,适合各种严苛的工业环境。
    主要功能
    - 快速耦合机制,方便安装和拆卸。
    - 环境密封性能,符合IP66、IP68和IP69K标准。
    - 高强度塑料和金属材料,适用于长寿命户外应用。
    - 可选极化和视觉对齐功能,确保正确接合。
    应用领域
    适用于各种需要信号和电源传输的应用场合,特别是在严苛环境下(如高湿度、盐雾、极端温度)的工作环境中。

    技术参数


    基本规格
    - 产品类型:圆形连接器
    - 接头材质:高强度塑料和金属
    - 工作电压:最高600V
    - 最大电流:25A至3A,取决于触点数
    - 密封等级:IP66、IP68和IP69K
    - 操作温度范围:-40°C至+120°C
    详细规格
    | 触点数 | 电流容量 (A) | 电压等级 (V) | 终端类型 |
    ||
    | 2 | 25 | 600 | 螺丝终端 |
    | 3 | 25 | 600 | 螺丝终端 |
    | 6 | 10 | 500 | 压接/焊接 |
    | 10 | 10 | 277 | 压接/焊接 |
    | 32 | 3 | 200 | 压接/焊接 |
    电气特性
    - 接触电阻:小于10mΩ
    - 绝缘电阻:大于10⁶MΩ@500V DC
    - AC击穿电压:大于10kV

    产品特点和优势


    独特功能
    - 快速锁定机制,不到1/4转即可完成连接。
    - 高强度材料制造,耐UV,阻燃等级UL94 V-0。
    - 多种触点数选择,从2到32个不等。
    - 极化和视觉对齐功能,避免错误接合。
    - 具有“铲刀式”触点,防止因误接导致损坏。
    市场竞争力
    - 全面的认证,包括cUL、UL、VDE等。
    - 多种电缆接入尺寸,适用性强。
    - 提供多种终止方式(螺丝、压接和焊接),便于不同应用场景使用。

    应用案例和使用建议


    应用场景
    - 室外环境监控系统
    - 海上设施和船只通信系统
    - 工业自动化控制系统
    使用建议
    - 在极端环境下使用时,定期检查密封件的完好性。
    - 根据实际电流需求选择合适的触点数量,避免过载。
    - 在户外安装时,注意选用紫外线稳定的材料。

    兼容性和支持


    兼容性
    - 该系列连接器可以与其他品牌的相同接口型号相匹配,提供广泛的兼容性。
    - 可以与电缆夹套和线圈组件配套使用,增加灵活性。
    支持服务
    - 厂商提供完整的安装和维护指南,确保用户能够顺利安装和使用。
    - 提供多样化的配件选项,如接触工具、拆除工具等。

    常见问题与解决方案


    常见问题
    1. 安装过程中锁紧力不足
    - 解决方案:确保按照规定的扭矩值进行紧固。
    2. 插拔时出现电弧现象
    - 解决方案:使用正确类型的电缆,确保电缆截面积合适。
    3. 长期使用后密封性能下降
    - 解决方案:定期检查密封件,并在必要时更换。

    总结和推荐


    综合评估
    Circular Power Connectors 7000系列Buccaneer是一款高性能的圆形连接器,其坚固耐用、密封性能卓越的特点使其成为众多严苛环境下的理想选择。特别是对于需要长时间稳定工作的应用场景,该系列连接器能够提供出色的性能保障。
    推荐结论
    基于上述各方面特点及应用场景的考虑,强烈推荐这款连接器给那些寻求高性能、可靠性的专业用户。无论是户外环境还是工业控制场景,7000系列Buccaneer都能提供卓越的连接解决方案。

PXM7012/06P/ST参数

参数
类型 Bayonet Lock,Male Pins,Receptacle
颜色 银色
端接 螺纹
额定电流 8A,10A
外壳材料 Zinc Alloy
针脚数 6pin(Power)
触头镀层 - 配接
长*宽*高 44mm(长度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

PXM7012/06P/ST厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM7012/06P/ST数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM7012/06P/ST PXM7012/06P/ST数据手册

PXM7012/06P/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
