PXM7011/03S/ST/1113/SN

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Female Sockets,Receptacle 螺纹 3pin Zinc Alloy 25A 镍 银色 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: Q-PXM7011/03S/ST/1113/SN
供应商: 期货订购
标准整包数: 3

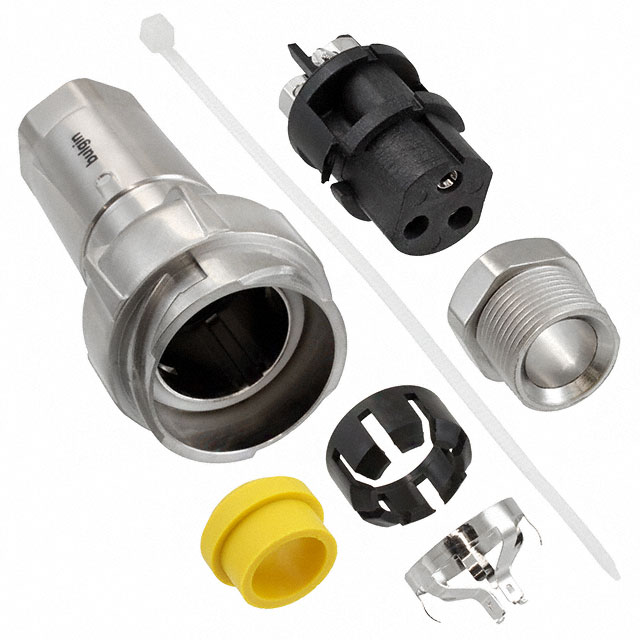

BULGIN 圆形连接器 PXM7011/03S/ST/1113/SN

PXM7011/03S/ST/1113/SN概述

    7000 系列海盗船圆形电源连接器技术手册

    1. 产品简介


    7000 系列海盗船是一款结合了快速耦合机制与高可靠密封性能的圆形连接器,适用于信号传输和主电源的应用场景。该系列连接器具有全塑料及金属构造,确保了在极端环境下的稳定性能。它们特别适合需要防止灰尘和水侵入的应用场合,且具备快速连接、空间利用和外观美观的优点。

    2. 技术参数


    - 防护等级: IP66、IP68 和 IP69K
    - 额定电流/电压: 2 杆: 25A/600V;3 杆: 25A/600V;6 杆: 10A/500V;10 杆: 10A/277V;32 杆: 3A/200V
    - 接触电阻: <10mΩ
    - 绝缘电阻: >10⁶MΩ @ 500V 直流
    - 介质耐压: >10kV
    - 温度范围: -40°C 至 +120°C
    - 认证: UL, cULus, VDE, CCC(待批准)

    3. 产品特点和优势


    - 快速耦合机制: 小于四分之一转即可完成锁紧,确保连接快速安全。
    - 环保材料: 所有塑料版本采用 UL94-V0 等级、抗紫外线材料,无卤素。
    - 适应多种环境: 轻质材料适合长期户外使用,可在广泛的灰尘和水环境中工作。
    - 极化和视觉对准功能: 确保正确的对接和密封。
    - 防误接设计: "防铲" 接触器可防止因误接造成的损坏,特别适合盲插应用。
    - 多规格终端选项: 提供螺钉、压接和焊接三种终端选项。

    4. 应用案例和使用建议


    - 应用案例: 适用于工业自动化、电信设备、船舶电力系统、汽车电气系统等领域。
    - 使用建议: 根据不同的电缆直径选择合适的电缆入口尺寸,确保最佳的防水防尘效果。在安装过程中严格按照手册要求进行连接和紧固,以保证连接的安全性和可靠性。

    5. 兼容性和支持


    - 兼容性: 该系列产品涵盖多个规格,满足不同应用需求。PXP 和 PXM 系列分别提供塑料和金属版本,且彼此间可以互相配合使用。
    - 支持: 厂商提供详细的安装指南和技术支持服务,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题 1: 连接不稳固。
    - 解决方案: 检查锁定机制是否完全锁紧,确保电缆入口大小合适。
    - 问题 2: 温度过高。
    - 解决方案: 参考热降额曲线,根据实际应用条件调整负载电流。
    - 问题 3: 密封失效。
    - 解决方案: 定期检查并更换密封圈,确保良好的防水防尘性能。

    7. 总结和推荐


    总结: 7000 系列海盗船圆形电源连接器以其可靠的防水防尘能力、快速耦合机制和多种终端选项,在工业应用中表现出色。其坚固耐用的设计使其成为在恶劣环境下工作的理想选择。
    推荐: 综合来看,这款连接器适用于需要高性能连接解决方案的各种应用场景,强烈推荐给寻求高可靠性的客户。

PXM7011/03S/ST/1113/SN参数

参数
端接 螺纹
额定电流 25A
外壳材料 Zinc Alloy
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 银色
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM7011/03S/ST/1113/SN厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM7011/03S/ST/1113/SN数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM7011/03S/ST/1113/SN PXM7011/03S/ST/1113/SN数据手册

PXM7011/03S/ST/1113/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 60.675 ¥ 497.535
10+ $ 57.4375 ¥ 470.9875
库存: 300
起订量: 3 增量: 3
交货地:
最小起订量为:3
合计: ¥ 1492.6
