PXP6011/03P/ST/0405

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Male Pins,Plug,Push-Twist 螺纹 3pin Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 16A 镍 灰色 导线安装,自由悬挂,通孔安装 68.2mm(长度)
供应商型号: Q-PXP6011/03P/ST/0405
供应商: 期货订购
标准整包数: 8

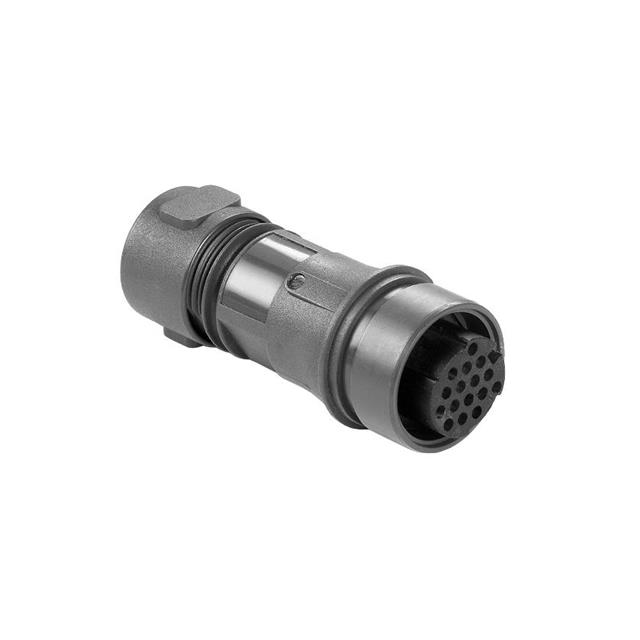

BULGIN 圆形连接器 PXP6011/03P/ST/0405

PXP6011/03P/ST/0405概述

    6000 Series Buccaneer Circular Power Connectors

    1. 产品简介


    产品类型:
    Buccaneer 6000 系列圆型电源连接器是一系列高性能、环境密封的连接器,适用于多种电源和信号传输应用。
    主要功能:
    - 快速可靠的连接和分离机制。
    - 30°旋转锁定设计,确保安全锁紧。
    - IP66、IP68 和 IP69K 防尘防水等级。
    - 包含塑料和金属两种版本。
    应用领域:
    这些连接器广泛应用于需要避免灰尘和水侵入的环境中,适合于工业自动化、户外设施、交通运输等多个领域。

    2. 技术参数


    - 机械特性:
    - 连接和释放方式:快速连接机制。
    - 锁定机构:30°旋转锁定。
    - 密封性:IP66、IP68 和 IP69K。
    - 工作温度范围:-40°C 到 +120°C。
    - 材质:塑料(UL94-V0)和金属(铜镍合金)。

    - 电气特性:
    - 额定电压:277V。
    - 最大电流:2A 至 16A。
    - 电气接触电阻:<10mΩ。
    - 绝缘电阻:>10⁶ MΩ@500V DC。
    - 击穿电压:>10kV。
    - 认证:UL、cULus、VDE、CCC(待认证)。

    3. 产品特点和优势


    - 防误插设计:
    采用“防止损伤”接触设计,允许盲插操作而不会损坏连接器。

    - 多样化选择:
    支持多种电缆入口尺寸,可选金属或塑料外壳,提供多种极数配置(2、3、8、16、22 极)。

    - 环境适应性强:
    高度的防水防尘性能使得这些连接器适用于严苛的工业环境。

    4. 应用案例和使用建议


    应用案例:
    这些连接器广泛应用于工业自动化设备、电动汽车充电站、船舶通信系统等需要高可靠性和环境防护的应用中。
    使用建议:
    - 在使用前确认连接器的极数、额定电流及适用电缆直径是否符合要求。
    - 确保安装环境符合所需的工作温度范围,避免极端条件下的异常情况。
    - 定期检查密封件的状态,以保证连接器的长期稳定运行。

    5. 兼容性和支持


    - 兼容性:
    6000 系列兼容各种电缆,可以用于 USB、以太网以及其他数据和信号传输应用。

    - 支持和服务:
    提供详细的安装手册和故障排除指南,客户可以通过制造商获取技术支持和服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认锁定机构是否正确旋转到位,重新检查连接情况。 |
    | 接触不良 | 更换磨损或损坏的接触点,确保正确的电缆直径和规格。 |
    | 温度过高 | 检查安装环境,确认工作温度在规定范围内,必要时采取散热措施。 |

    7. 总结和推荐


    总结:
    6000 系列 Buccaneers 连接器具备出色的环境密封性能、多样化的接口选择和可靠的电气性能。这些特点使其成为众多应用的理想选择,特别是在需要高度可靠性及良好环境防护能力的场合。
    推荐:
    对于需要高可靠性和强大环境适应性的应用场景,强烈推荐使用 6000 系列 Buccaneers 连接器。该产品不仅具备良好的电气和机械性能,而且拥有丰富的配件选择和可靠的技术支持。

PXP6011/03P/ST/0405参数

参数
类型 Male Pins,Plug,Push-Twist
颜色 灰色
端接 螺纹
额定电流 16A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 3pin
触头镀层 - 配接
长*宽*高 68.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP6011/03P/ST/0405厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP6011/03P/ST/0405数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP6011/03P/ST/0405 PXP6011/03P/ST/0405数据手册

PXP6011/03P/ST/0405封装设计

查看详情并下载
Symbol
Footprint
3D Model
