PXP7010/03S/ST/0709

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Female Sockets,Plug 螺纹 3pin Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 25A 镍 灰色 导线安装,自由悬挂,通孔安装 95mm(长度)
供应商型号: Q-PXP7010/03S/ST/0709
供应商: 期货订购
标准整包数: 20

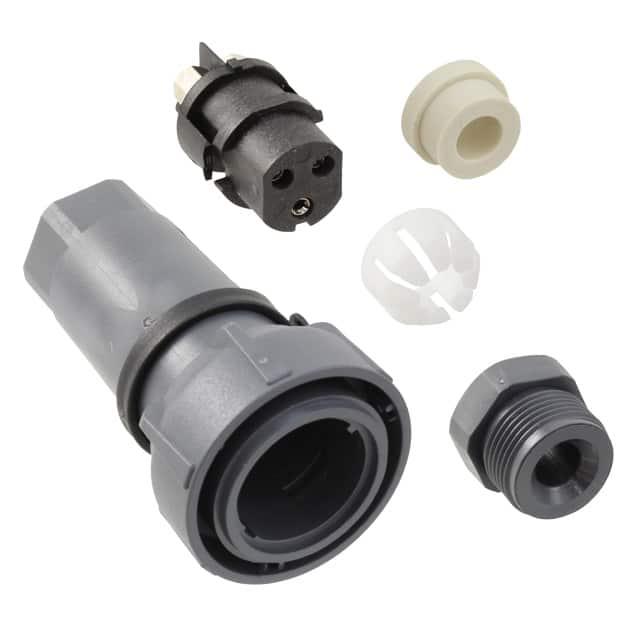

BULGIN 圆形连接器 PXP7010/03S/ST/0709

PXP7010/03S/ST/0709概述

    # 圆形电源连接器:7000系列Buccaneer

    产品简介


    圆形电源连接器是电气工程中的关键组件,广泛应用于各种严苛环境中。7000系列Buccaneer是一种结合了塑料和金属材料的快速耦合机制的圆形连接器,适用于信号和主电源传输。这种连接器通过了IP66、IP68和IP69K标准的独立测试,确保了出色的环境密封性。它们特别适合需要防止灰尘和水分进入的应用场景,并且对易用性、空间和外观有高要求的场合。

    技术参数


    基本规格
    - 产品类型: 圆形电源连接器
    - 认证: cULs, UL, VDE(待批准)
    - 工作环境温度: -40°C 到 +120°C
    - 防水等级: IP66, IP68 和 IP69K
    - 额定电压: 600V AC/DC
    - 额定电流:
    - 2极: 25A
    - 3极: 25A
    - 6至32极: 10A至3A
    - 接触电阻: <10mΩ
    - 绝缘电阻: >10⁶MΩ @500V直流
    - 热击穿电压: >10kV (>8kV, >5kV)
    机械特性
    - 锁定机制: 少于1/4转快速锁定
    - 电缆接受范围: 5.0到15.0毫米直径
    - 终端种类: 螺丝端子、压接端子、焊接端子
    - 安装方式: 灵活电缆连接器、灵活直通电缆连接器、面板安装连接器
    - 尺寸:
    - 直径 (过耦合环): 42毫米
    - 直径 (面板孔切口): 30毫米
    - 扭矩:
    - 螺钉终端: 1.7Nm (15磅·英寸)
    - 模具螺母: M30 x 2-6g
    电气特性
    - 热性质: 连接器的材料决定了电流承载能力。具体数值取决于接触布局、电缆大小、环境温度和通过连接器的电流产生的热量。
    - 去载曲线: 依据IEC 60512-3标准制作,显示电流增加时的热量上升。0.8倍的去载曲线表示允许的操作区域,允许安全确定电流与环境温度之间的关系。

    产品特点和优势


    主要优势
    - 快速锁紧机制: 快速、安全地连接和断开
    - 环境密封性: 高防水防尘等级,适用于恶劣环境
    - 轻量化材料: 自熄性材料适合长期户外使用
    - 多种型号: 包括灵活电缆连接器、灵活直通电缆连接器、面板安装连接器等多种型号
    - 保护性设计: 防止误配,提高可靠性和使用寿命
    - 国际认证: cULs, UL, VDE(待批准)

    应用案例和使用建议


    应用案例
    - 室外应用: 适用于户外长距离电力传输和信号传输
    - 工业环境: 在工厂自动化、机器人等领域中用于信号和电源的可靠连接
    - 船舶及海洋工程: 符合EN60068-2-52盐雾测试标准,适用于海洋环境
    使用建议
    - 正确选择型号: 根据所需的电流量和应用环境选择合适的型号和电缆直径。
    - 定期检查维护: 定期检查连接器的状态,确保没有损坏或松动,以维持良好的电气性能和环境密封性。
    - 安全操作: 在进行电缆压接或焊接操作时,应严格按照制造商的指导进行。

    兼容性和支持


    兼容性
    - 与各类电缆兼容: 适用于直径5.0到15.0毫米的各种电缆
    - 压接工具: 提供10和32极的压接工具和拆除工具
    支持和维护
    - 厂商支持: 详细的技术文档和客户服务,以确保用户能够充分利用产品的优势

    常见问题与解决方案


    常见问题及解决方法
    - 问题: 无法正确锁定
    - 解决方法: 确保按照制造商的指导正确使用锁定机制。
    - 问题: 电缆接头松动
    - 解决方法: 使用适当的电缆夹或确保电缆正确固定在连接器中。
    - 问题: 密封不严导致进水
    - 解决方法: 检查并更换密封圈或密封帽。

    总结和推荐



    总结


    7000系列Buccaneer是一款具有高性能和广泛适用性的圆形电源连接器。其卓越的防水防尘性能、快速锁定机制和多种安装选项使其成为严苛环境下电力传输和信号传输的理想选择。
    推荐
    对于需要在恶劣环境中实现稳定、可靠连接的应用,强烈推荐使用7000系列Buccaneer连接器。它们的设计和功能使得这些连接器能够在广泛的温度范围内保持稳定性能,并具备出色的环境密封性。

PXP7010/03S/ST/0709参数

参数
类型 Bayonet Lock,Female Sockets,Plug
颜色 灰色
端接 螺纹
额定电流 25A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 3pin
触头镀层 - 配接
长*宽*高 95mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP7010/03S/ST/0709厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7010/03S/ST/0709数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7010/03S/ST/0709 PXP7010/03S/ST/0709数据手册

PXP7010/03S/ST/0709封装设计

查看详情并下载
Symbol
Footprint
3D Model
