PXP7011/02S/ST/0709

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Female Sockets,Receptacle 螺纹 2pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 25A 镍 灰色 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: N-PXP7011/02S/ST/0709
供应商: 云汉优选
标准整包数: 1

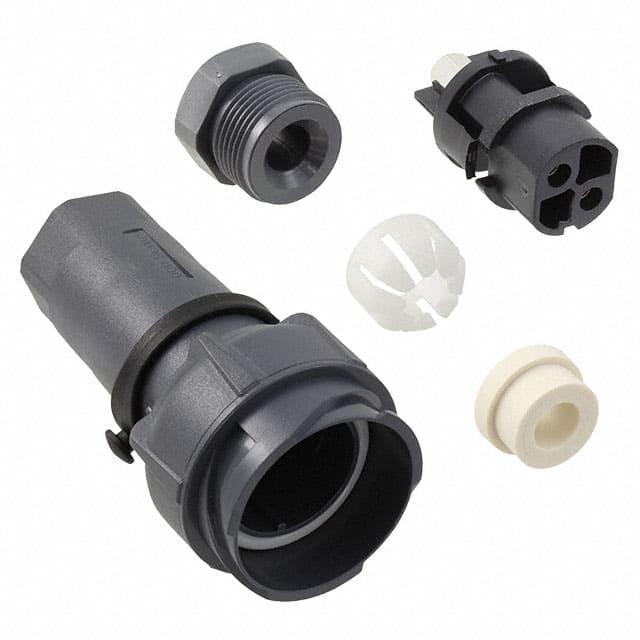

BULGIN 圆形连接器 PXP7011/02S/ST/0709

PXP7011/02S/ST/0709概述

    7000 系列海盗舰圆形电源连接器技术手册

    产品简介


    7000 系列海盗舰(Buccaneer)圆形电源连接器是一系列专为严苛环境设计的高性能连接器。这类连接器结合了快速耦合机制与卓越的防尘防水性能,适用于信号传输和主电源应用。它们具备强大的密封性能,能够避免灰尘和水的侵入,在各种恶劣环境下表现出色。

    技术参数


    - 材料: 所有塑料或金属材质
    - 密封等级: IP66, IP68 和 IP69K
    - 阻燃等级: UL94-V0,无卤素
    - 重量: 轻量级,自熄灭材料适合长期户外使用
    - 触点数量: 2 到 32 极
    - 额定电流: 2 至 32 极:2A 至 25A
    - 额定电压: 600V
    - 接触电阻: <10mΩ
    - 绝缘电阻: >10⁶MΩ@500V DC
    - 电击穿电压: >10kV
    - 温度范围: -40°C 至 +120°C
    - 批准认证: UL, cUL, VDE (待批准)

    产品特点和优势


    - 快速锁定机制: 少于 1/4 圈旋转即可完成连接和断开操作
    - 安全反馈: 锁定机制提供明确的确认指示,确保连接正确且密封良好
    - 广泛的适用环境: 适合各种含有尘土和水的环境
    - 轻量级和自熄灭材料: 适合长期户外使用
    - 多种安装方式: 包括柔韧性电缆连接器、直连式柔韧电缆连接器和前面板安装连接器
    - 插针/插孔版本: 可根据需要选择插针或插孔
    - 防错配设计: “勺子”型触点防止误接损坏

    应用案例和使用建议


    该系列产品广泛应用于工业控制、船舶、轨道交通及通信等领域。对于必须确保高密封性和可靠性的情况尤其适用。例如,在船舶环境中,由于可能面对盐雾腐蚀和极端天气条件,7000 系列海盗舰连接器能有效保护内部电路,保持良好的电气性能。为了充分发挥其性能,建议在安装时遵循标准工艺流程,并使用指定的工具和配件以确保最佳连接效果。

    兼容性和支持


    - 兼容性: 该产品提供多个版本,包括不同触点数和终端方式,便于与各种电路系统兼容
    - 配套工具: 提供多种专用工具,如压接工具、提取工具等,以保证安装和维护的顺利进行
    - 客户支持: 供应商提供了详尽的技术文档和售后支持,可协助解决使用过程中的问题

    常见问题与解决方案


    - 问题1: 如何确定合适的触点配置?
    - 解决方案: 根据具体应用需求,参考电气参数表选择相应的触点数和终端方式。

    - 问题2: 在户外长期使用时,如何保持密封性?
    - 解决方案: 定期检查密封部件,如有必要更换密封圈和垫片,确保其处于良好状态。

    总结和推荐


    综上所述,7000 系列海盗舰圆形电源连接器以其卓越的密封性能、快速的安装拆卸能力和广泛的适用性,在严苛环境下的表现尤为突出。该系列产品不仅符合多项国际认证标准,还提供了丰富的规格选项和完善的售后服务体系。因此,推荐在严苛环境中寻求高性能连接解决方案的应用场合选用该产品。

PXP7011/02S/ST/0709参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 灰色
端接 螺纹
额定电流 25A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 2pin(Power)
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP7011/02S/ST/0709厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7011/02S/ST/0709数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7011/02S/ST/0709 PXP7011/02S/ST/0709数据手册

PXP7011/02S/ST/0709封装设计

查看详情并下载
Symbol
Footprint
3D Model
