PX0636

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 电源连接器, 50 V 交流, 3A, 电缆安装
供应商型号: N-PX0636
供应商: 云汉优选
标准整包数: 1

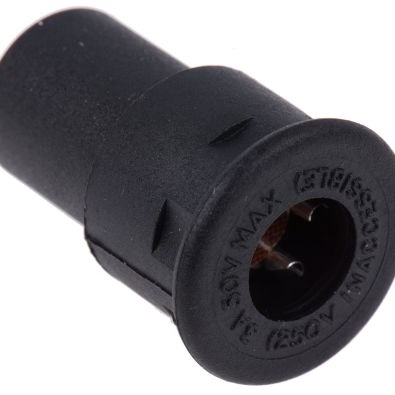

BULGIN 圆形连接器 PX0636

PX0636概述


    产品简介


    PX0635 和 PX0636 连接器
    PX0635 和 PX0636 连接器是 Bulgin 公司生产的通用型连接器,设计用于多种工业和消费电子产品。这两款连接器均为6极插头和插座,适用于需要安全可靠连接的应用场合。PX0635 是插头(male),而 PX0636 是插座(female)。它们的主要功能是确保电气连接的安全性和可靠性,广泛应用于各类电器设备、自动化系统和工业控制设备中。

    技术参数


    | 参数 | PX0635 | PX0636 |
    |
    | 针脚数量 | 6 Pole | 6 Pole |
    | 终端类型 | 焊接端子(Solder Buckets) | 焊接标签(Solder Tags) |
    | 最大额定值 | 3A, 50V a.c. | 3A, 50V a.c. |
    | 接触电阻 | <10mΩ | <10mΩ |
    | 绝缘电阻 | >10^4 MΩ | >10^4 MΩ |
    | A.C.耐压 | 极对极:2.1kV | 极对极:2.1kV |
    极对板:6.0kV | 极对可接触部分:1.5kV |
    | 工作温度范围 | –20˚C to +60˚C | –20˚C to +60˚C |
    | 外壳材料 | 玻璃填充尼龙(Glass Filled Nylon) | 玻璃填充尼龙(Glass Filled Nylon) |
    | 触点材料 | 黄铜,镀银(Brass, Silver Plated) | 黄铜,镀银(Brass, Silver Plated) |

    产品特点和优势


    1. 安全可靠的极性保障:通过独特的钥匙设计确保正确的极性连接,减少误操作带来的风险。
    2. 高接触可靠性:接触电阻低 (<10mΩ),保证良好的电气连接。
    3. 耐压能力强:A.C.耐压高达2.1kV,适用于高压应用场合。
    4. 宽泛的工作温度范围:–20˚C 到 +60˚C 的工作温度范围,适应多种环境条件。
    5. 耐用的材料选择:外壳采用玻璃填充尼龙,具有优异的机械强度和抗腐蚀性;触点采用镀银黄铜,确保长期使用后的可靠性和导电性。

    应用案例和使用建议


    应用场景:
    - 自动化控制系统
    - 工业机器人
    - 测试和测量设备
    - 电力设备
    使用建议:
    - 在高温环境下使用时,应考虑散热措施,以确保连接器的正常工作。
    - 定期检查连接器的绝缘电阻和接触电阻,确保电气连接的安全性。
    - 对于长时间未使用的连接器,在使用前应进行彻底清洁,以避免灰尘和杂质影响连接效果。

    兼容性和支持


    - 兼容性:PX0635 插头可以与 PX0636 插座完美匹配,确保一致性和可靠性。
    - 支持和维护:Bulgin 公司提供了全面的技术支持,包括安装指南、故障排除文档和维修服务。配件 P.No. 9455 可以从第134页查阅。

    常见问题与解决方案


    1. 连接器接触不良
    - 解决方案:清洁连接器端子,确保没有氧化或灰尘。
    2. 耐压测试不通过
    - 解决方案:检查连接器的绝缘材料是否有损伤,必要时更换新的连接器。
    3. 连接器过热
    - 解决方案:增加散热措施,如加装散热片,减少电流负载。

    总结和推荐


    PX0635 和 PX0636 连接器以其高度可靠的设计和优良的性能,成为众多应用的理想选择。其独特的钥匙设计确保了极性正确,而低接触电阻和高耐压能力进一步增强了其适用范围。在自动化控制系统、工业机器人等领域表现尤为出色。综合来看,我们强烈推荐这些连接器在需要安全可靠连接的应用场合中使用。

PX0636参数

参数
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Plug,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Polyamide (PA),Nylon,Glass Filled
安装方式 导线安装,自由悬挂,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

PX0636厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0636数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0636 PX0636数据手册

PX0636封装设计

查看详情并下载
Symbol
Footprint
3D Model
