PXP7010/02P/ST/1315

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Male Pins,Plug 螺纹 2pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 25A 镍 灰色 导线安装,自由悬挂,通孔安装 95mm(长度)
供应商型号: N-PXP7010/02P/ST/1315
供应商: 云汉优选
标准整包数: 1

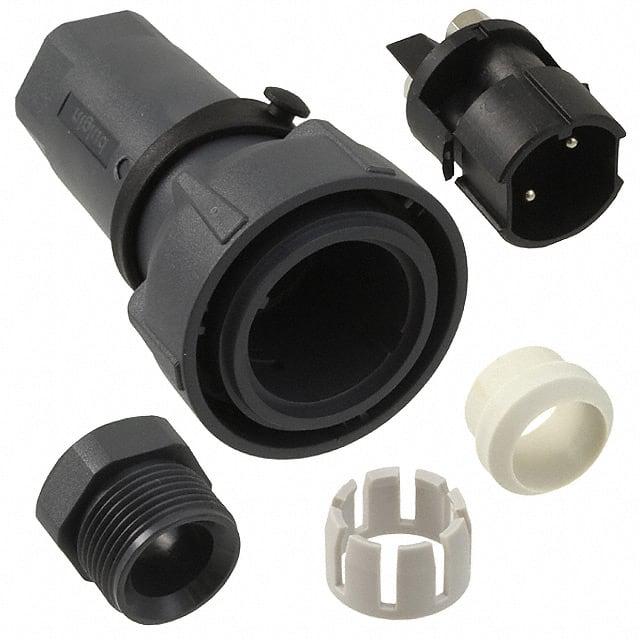

BULGIN 圆形连接器 PXP7010/02P/ST/1315

PXP7010/02P/ST/1315概述

    # 高质量文章:Buccaneer 7000系列圆形电源连接器

    产品简介


    Buccaneer 7000系列圆形电源连接器是一种由塑料和金属材料制成的高性能连接器,具有快速耦合机制和出色的环境密封性能。它们适用于信号传输和主电源连接,并且经过独立测试,达到了IP66、IP68和IP69K防护等级标准。该系列产品广泛应用于对灰尘和水分敏感的环境,尤其是那些需要便捷连接、节省空间及外观美观的应用场合。

    技术参数


    - 锁定机制: 快速锁定(小于1/4圈)
    - 额定电流:
    - 2极: 25A
    - 3极: 25A
    - 6极至32极: 3A至10A
    - 额定电压:
    - 2极和3极: 600V
    - 6极至32极: 500V至200V
    - 接触电阻: <10mΩ
    - 绝缘电阻: >10⁶MΩ @500V DC
    - 环境温度范围: -40°C至+120°C
    - 防护等级: IP66, IP68, IP69K
    - 材质: 塑料(UL94-V0级,紫外线稳定)或金属(锌合金,镍镀层)

    产品特点和优势


    1. 快速锁定: 小于1/4圈即可实现可靠连接和解锁。
    2. 高防护等级: 达到IP66、IP68和IP69K标准,适合恶劣环境。
    3. 轻量材料: 塑料版本自熄,适合长期户外使用。
    4. 极数和电流选择: 支持2到32极,电流范围为3A到25A。
    5. 抗误配设计: "挖勺式"触点设计防止误配,适用于盲插应用。
    6. 多种接线方式: 可用螺丝、压接和焊接方式。
    7. 国际认证: 获得cUL、UL、VDE等国际认证(部分待认证)。

    应用案例和使用建议


    - 工业自动化: 在恶劣环境中保持可靠的电源连接。
    - 交通工具: 车辆内部线路连接,需耐腐蚀、防尘防水。
    - 户外设备: 如太阳能板和风力发电机的连接器,耐候性好。
    - 海洋应用: 具备盐雾测试通过,适用于海上设备。
    使用建议:
    - 选择合适的电缆尺寸和接触类型以确保最佳性能。
    - 在安装时确保正确锁定,以避免因未完全锁紧导致的故障。
    - 对于关键应用,考虑采用金属版本以增强耐用性。

    兼容性和支持


    - 兼容性: 兼容不同类型的电缆和接头,如Flex电缆和面板安装类型。
    - 厂商支持: 提供齐全的工具和配件,确保客户能够轻松进行安装和维护。

    常见问题与解决方案


    1. 问题: 连接器无法正确锁紧。
    - 解决方案: 确保使用正确的锁定环并按压到位。
    2. 问题: 接触电阻过高。
    - 解决方案: 检查是否有氧化或损坏的触点,并更换。
    3. 问题: 电缆在连接器中松动。
    - 解决方案: 使用适当的夹具和紧固螺母,确保电缆固定牢固。

    总结和推荐


    Buccaneer 7000系列圆形电源连接器凭借其优良的设计和高性能,在各种恶劣环境中表现出色。它们提供了可靠、耐用且易于维护的解决方案,适用于广泛的工业和商业应用。强烈推荐给需要高效能电源连接解决方案的用户。

PXP7010/02P/ST/1315参数

参数
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 2pin(Power)
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 灰色
端接 螺纹
额定电流 25A
长*宽*高 95mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP7010/02P/ST/1315厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7010/02P/ST/1315数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7010/02P/ST/1315 PXP7010/02P/ST/1315数据手册

PXP7010/02P/ST/1315封装设计

查看详情并下载
Symbol
Footprint
3D Model
