PXP4010/04S/3035

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Plug Housing 4pin(Power) Polyamide (PA),Nylon 8A 导线安装,自由悬挂,通孔安装 46.3mm(长度)
供应商型号: 2882732
供应商: 海外现货
标准整包数: 1

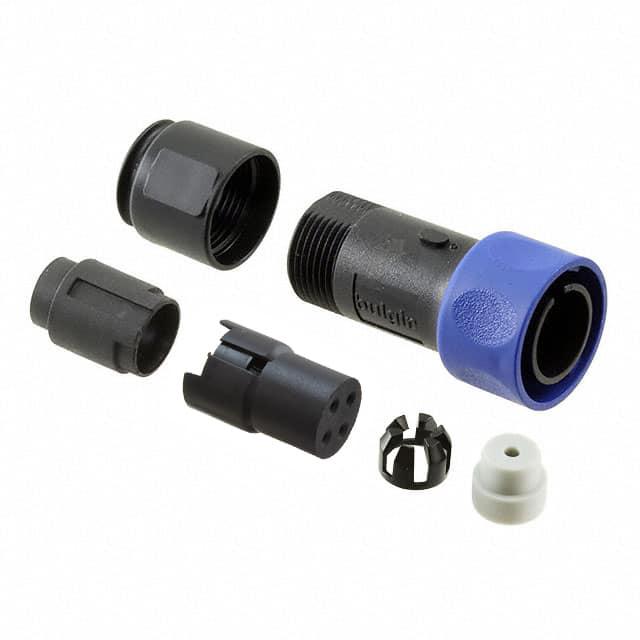

BULGIN 圆形连接器 PXP4010/04S/3035

PXP4010/04S/3035概述

    文章:Circular Power Connectors 4000 系列海盗型电源连接器

    一、产品简介


    海盗型电源连接器(Buccaneer Power Connectors)是为恶劣环境下提供可靠电力连接而设计的专业组件。这些连接器具有IP66/IP68及IP69K防护等级,确保即使在极端条件下也能保持高度密封性。适用于各种工业应用,如海洋工程、交通运输、军事及户外设施等。

    二、技术参数


    - 防护等级:IP66/IP68/IP69K(当连接时)
    - 压力测试:在10m深度下连续2周进行测试,符合1.054kg/sq cm (15lb/sq in)
    - 电压与电流:支持高达600V的电压,最高电流为13A
    - 针脚配置:提供2、3、4、6、8、10和12针配置
    - 电缆范围:适配直径3mm至7mm的电缆
    - 尺寸:耦合环直径为19.7mm
    - 材料:阻燃聚酰胺材质(UL94-V0)
    - 工作温度范围:-40°C 至 +120°C

    三、产品特点和优势


    - 高可靠性:采用高质量的铜合金镀金接触件,确保长时间稳定工作。
    - 多功能性:支持多种安装方式,包括柔性电缆、直通式、后板及PCB安装。
    - 易识别:彩色密封圈和垫圈,便于快速辨识不同配置。
    - 广泛认证:通过UL、CSA和VDE认证,满足全球不同标准要求。
    - 耐腐蚀:盐雾测试达到EN60068-2-52标准,振动测试符合EN60068-2-64标准。

    四、应用案例和使用建议


    4000系列海盗型连接器因其卓越的防潮和抗振动能力,被广泛应用于船舶、重型机械和室外照明系统。建议在安装前仔细检查电缆直径和连接器配置是否匹配,以确保最佳效果。同时,注意使用专用工具来正确安装接触件,避免损伤连接器。

    五、兼容性和支持


    这些连接器与4000系列的所有配件兼容,包括不同的密封帽和附件。制造商Elektron Technology提供了详尽的技术支持文档和在线资源,帮助用户了解如何最大限度地利用这些连接器的优势。

    六、常见问题与解决方案


    1. 连接不稳定:检查是否有足够的插入力和锁定机制到位。使用专用工具确保正确的接触件安装。
    2. 密封失效:确保使用了合适的密封件,并定期检查电缆入口处的密封状况。
    3. 故障排除:参考制造商的故障排除指南,如需要,联系技术支持团队获取进一步帮助。

    七、总结和推荐


    总体而言,4000系列海盗型电源连接器以其出色的环境适应性和可靠的电气性能,在众多行业中表现出色。它们的多功能性、易用性和广泛的认证使其成为严苛环境下的理想选择。强烈推荐给需要高性能电力连接解决方案的应用场合。

PXP4010/04S/3035参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 4pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 8A
长*宽*高 46.3mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP4010/04S/3035厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP4010/04S/3035数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP4010/04S/3035 PXP4010/04S/3035数据手册

PXP4010/04S/3035封装设计

查看详情并下载
Symbol
Footprint
3D Model
