PX0821/P

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Receptacle Housing,Threaded 焊盘 25pin(Power) Polyamide (PA),Nylon,Glass Filled 1A 导线安装,自由悬挂,通孔安装 65mm(长度)
供应商型号: N-PX0821/P
供应商: 云汉优选
标准整包数: 1

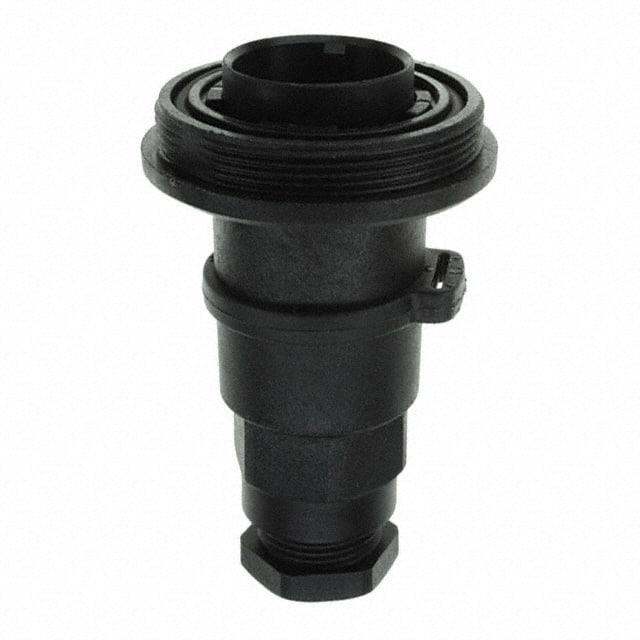

BULGIN 圆形连接器 PX0821/P

PX0821/P概述

    Buccaneer for Power 20 技术手册概览

    1. 产品简介


    Buccaneer for Power 20 是一款高性能、密封式的电子连接器,适用于各种工业和恶劣环境应用。它提供多种规格和类型,可以适应不同电压和电流的需求,特别适合电源传输及信号连接场合。产品主要包括插座和插头两部分,采用螺纹锁定环进行紧固,确保连接稳固可靠。该系列产品提供2到25极不同的配置选择,以满足不同设备的连接需求。

    2. 技术参数


    - 防水防尘等级:达到IP68标准,通过1.054kg/sq.cm (15lb/sq.in.) 测试,在10米深度保持2周,在100米深度保持12小时。
    - 工作电压:交流或直流电,额定电压为277V(2-9极),150V(12极),50V(25极)。
    - 电流承载能力:最高电流可达到12A(2-9极),10A(12极),1A(25极)。
    - 接触电阻:2-9极的接触电阻小于10mΩ,12极的接触电阻小于5mΩ,25极的接触电阻小于5mΩ。
    - 绝缘电阻:大于10^4MΩ(2-9极)。
    - 耐压强度:2-9极间击穿电压为4kV,Poles - Panel(低轮廓法兰和面板类型)为6kV,其他类型为7.5kV。
    - 工作温度范围:-20°C 到 +70°C。
    - 认证:获得CCC、UL、CSA、VDE认证,符合EN60068-2-52标准测试(Kb盐雾循环,海洋严酷等级1)。

    3. 产品特点和优势


    - IP68防水防尘:可在严苛环境中长期使用,适用于海洋、工业和户外应用。
    - 多种安装方式:包括灵活电缆、直连式柔性电缆、前后面板安装、PCB安装、凸缘安装和端盖安装等多种安装形式,提供极大的灵活性。
    - 简便装配:无需特殊工具即可安装,提高了组装效率和降低错误率。
    - 多种颜色标识:不同颜色的触点插入件便于识别和区分。
    - 预装线束:提供预制的过模塑线束,方便直接安装。

    4. 应用案例和使用建议


    - 电力分配系统:广泛应用于电动汽车充电站、太阳能发电系统和风力发电系统等电力分配和传输设备。
    - 工业控制设备:用于自动化生产线和工业控制柜,实现可靠的电源和信号传输。
    - 航海船舶:适合于船只上的电力系统,满足高防水等级要求。
    - 使用建议:对于需要高防水等级的应用,应选择与之匹配的电缆套管,如7-9mm的套管适用于25极的连接器;对于需要在严寒或高温环境下工作的场合,应确保连接器处于适宜的工作温度范围内。

    5. 兼容性和支持


    - 兼容性:该产品与多种类型的电缆兼容,且具有多种电缆接头尺寸选择,如6-8mm,3.5-9mm,7-9mm等。
    - 支持:厂商提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题:在极端环境下无法正常工作。
    - 解决方案:检查连接器是否已正确安装并达到了IP68的防护等级,确认使用了正确的电缆套管。
    - 问题:电流超出规定范围。
    - 解决方案:仔细阅读产品手册,根据实际应用场景选择合适的电流规格。
    - 问题:无法牢固安装。
    - 解决方案:检查螺纹锁定环是否已正确旋紧,并使用适当的扭矩扳手。

    7. 总结和推荐


    Buccaneer for Power 20 在耐用性、防水防尘性能、操作便利性和广泛的应用范围方面表现出色,特别适用于电力分配系统、工业控制设备和航海船舶等领域。其丰富的配置选项和简便的安装流程使其成为市场上极具竞争力的产品。对于需要高度可靠和密封性的连接解决方案的用户,强烈推荐使用这款产品。

PX0821/P参数

参数
额定电流 1A
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 25pin(Power)
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 焊盘
长*宽*高 65mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

PX0821/P厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0821/P数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0821/P PX0821/P数据手册

PX0821/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 10.4198 ¥ 88.5683
30+ $ 9.9292 ¥ 84.3982
50+ $ 9.2718 ¥ 78.8103
库存: 69
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1328.52
