PXMBNI12FIM03ASCPG7

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Male Pins,Receptacle,Threaded 焊盘 3pin Brass 4A 金 银色 导线安装,自由悬挂,通孔安装
供应商型号: N-PXMBNI12FIM03ASCPG7
供应商: 云汉优选
标准整包数: 1

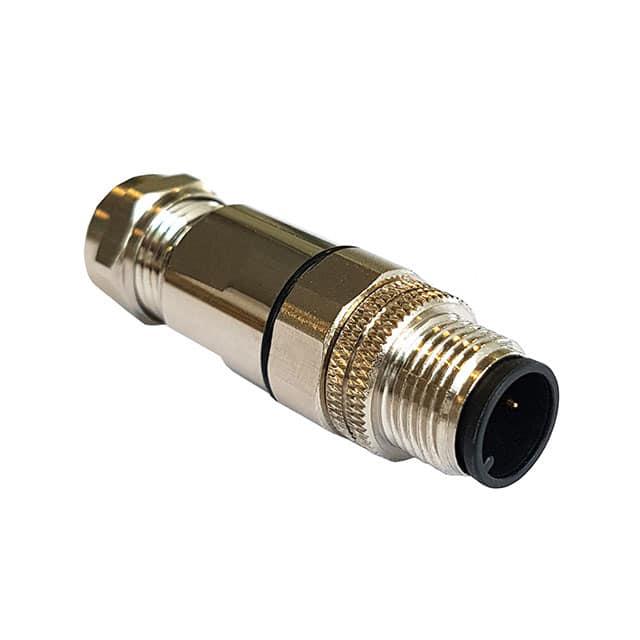

BULGIN 圆形连接器 PXMBNI12FIM03ASCPG7

PXMBNI12FIM03ASCPG7概述

    M12 Buccaneer 系列电子元器件产品技术手册

    产品简介


    M12 Buccaneer 系列是 Bulgin 公司推出的一款高性能连接器,适用于工业自动化、过程控制和制造自动化等领域。该系列提供多种配置选项,包括不同类型的锁定机制、防护等级和安装方式,能够满足不同工业环境的需求。M12 连接器因其高可靠性和小尺寸,在传感器连接和各种现场总线系统中广泛应用。

    技术参数


    M12 Buccaneer 系列的主要技术参数如下:
    - 锁紧机制:可靠的行业标准螺丝锁紧机制
    - 防护等级:IP67 防护等级
    - 电性能:
    - 额定电压:250V(AC/DC)
    - 最大电流:3极时为4A,4极时为4A,5极时为4A,8极时为2A,12极时为1.5A
    - 绝缘电阻:>100MΩ
    - 接触电阻:<10mΩ
    - 机械性能:
    - 操作温度范围:-25°C 至 80°C
    - 耐用性:可进行500次插拔操作
    - 电缆直径接受范围:4.6 - 8.0mm
    - 材料:
    - 连接器主体:聚氨酯 (TPU)/聚氯乙烯 (PVC)
    - 锁紧环:镀镍黄铜
    - 插针接触件:黄铜,金镀层
    - 插孔接触件:磷青铜,金镀层
    - O型圈及密封垫:氟橡胶 (Viton)

    产品特点和优势


    M12 Buccaneer 系列具有以下独特功能和优势:
    - 可靠性高:采用坚固的设计和高品质材料,确保长时间稳定运行。
    - 易用性好:具有多种安装方式和灵活的布线选项,便于安装和维护。
    - 小型化设计:适合紧凑空间的应用需求。
    - 兼容性强:通过多种型号编码(如 A、B、D 编码)以最小化布线错误。
    - 环保:所有产品符合 RoHS 规范,满足环保要求。

    应用案例和使用建议


    M12 Buccaneer 系列常用于以下应用场景:
    - 传感器连接:适用于各种传感器的信号传输。
    - 现场总线系统:支持 PROFIBUS、INTERBUS 和 Ethernets 等多种现场总线系统。
    - 工业仪器仪表:适用于工业自动化和控制系统的连接需求。
    使用建议:
    - 环境适应性:由于其 IP67 防护等级,可以在极端环境中使用。
    - 维护和检查:定期检查和清洁连接器,确保长期稳定工作。
    - 正确布线:选择合适的编码类型以避免布线错误,提高系统可靠性。

    兼容性和支持


    - 兼容性:M12 Buccaneer 系列具有多种型号,可以轻松集成到不同的工业自动化系统中。
    - 技术支持:Bulgin 提供全方位的技术支持和服务,包括产品选型、安装指导和故障排除。

    常见问题与解决方案


    以下是几种常见的问题及其解决方案:
    1. 连接松动:
    - 解决方案:检查并重新拧紧螺丝锁紧机制,确保牢固连接。
    2. 接触不良:
    - 解决方案:清洁接触面并重新连接,确保良好的电接触。
    3. 信号干扰:
    - 解决方案:使用屏蔽线缆,减少电磁干扰影响。

    总结和推荐


    M12 Buccaneer 系列连接器以其高可靠性、灵活性和易于安装的特点,成为工业自动化和控制系统的理想选择。无论是传感器连接还是现场总线系统,都能发挥出色的表现。强烈推荐该系列产品给需要高性能连接解决方案的客户。

PXMBNI12FIM03ASCPG7参数

参数
额定电流 4A
外壳材料 Brass
针脚数 3pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

PXMBNI12FIM03ASCPG7厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXMBNI12FIM03ASCPG7数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXMBNI12FIM03ASCPG7 PXMBNI12FIM03ASCPG7数据手册

PXMBNI12FIM03ASCPG7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 41.6792 ¥ 354.2732
9+ $ 34.0621 ¥ 289.5279
18+ $ 31.722 ¥ 269.637
38+ $ 29.937 ¥ 254.4645
50+ $ 25.0002 ¥ 212.5017
200+ $ 22.8684 ¥ 194.3814
500+ $ 22.4094 ¥ 190.4799
库存: 179
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 708.54
