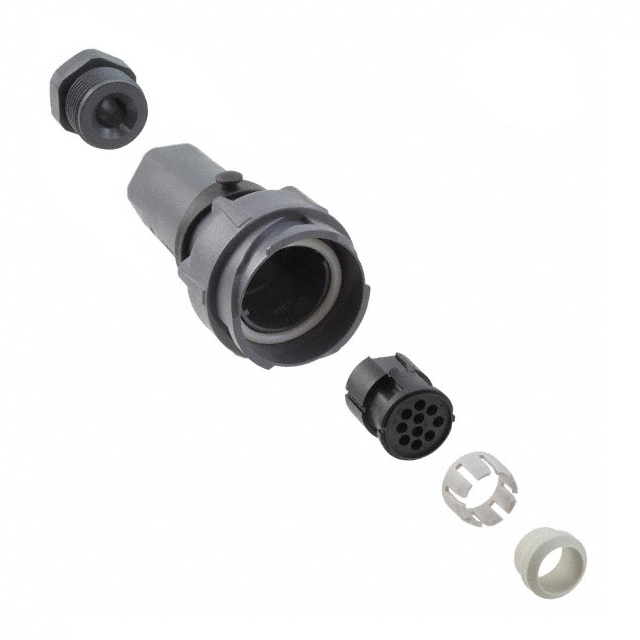

PXP7010/10P/CR/1315

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Plug Housing 10pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 10A 导线安装,自由悬挂,通孔安装 95mm(长度)
供应商型号: N-PXP7010/10P/CR/1315
供应商: 云汉优选
标准整包数: 1
BULGIN 圆形连接器 PXP7010/10P/CR/1315

PXP7010/10P/CR/1315概述

    Flex Cable Connector PXP7010 系列技术手册解析

    1. 产品简介


    Flex Cable Connectors PXP7010系列是7000系列Buccaneer圆形电源连接器的一部分,适用于需要高度可靠性和防护等级的应用场合。该系列产品主要用于实现柔性电缆与其他设备之间的快速安全连接。主要功能包括防水防尘、快速锁紧和反馈机制等。产品广泛应用于工业自动化、户外设备、建筑施工及通讯设备等领域。

    2. 技术参数


    | 参数 | 值 |

    | 电流最大承载量 | 10A |
    | 直径(耦合环) | 42mm |
    | 防火等级 | UL94V-0 |
    | IP防护等级 | IP66 |
    | 最大/最小电缆入口尺寸 | 15mm/13mm |
    | 最大接触容量(AWG) | 20AWG |
    | 最小接触容量(AWG) | 18AWG |
    | 最大接触容量(mm²) | 0.75mm² |
    | 最小接触容量(mm²) | 0.5mm² |
    | 工作温度范围 | -40°C至+120°C |
    | 电压最大承载量 | 600V |

    3. 产品特点和优势


    Flex Cable Connectors PXP7010系列具备以下显著优势:
    - 快速锁紧机构:通过小于四分之一圈的快速旋转实现锁紧,并提供正反馈,确保连接稳固。
    - 高防护等级:IP66防护等级保证在各种恶劣环境下都能正常工作。
    - 多种终端选项:可选螺钉、压接或焊接终端,以满足不同安装需求。
    - 材质选择多样:塑料体(如PC/PBT)和金属体(如不锈钢)可根据具体应用选择。

    4. 应用案例和使用建议


    应用案例:工业自动化工厂、户外灯塔控制箱、通讯基站等环境严苛的地方均适合使用此类连接器。
    使用建议:对于复杂多变的环境,应优先考虑选用金属外壳型号,确保长期稳定性和耐腐蚀性;同时需定期检查密封件完整性以保持防护等级。

    5. 兼容性和支持


    此款连接器可以与其他适配的连接器兼容,例如:
    - PXP7011/PXM7011系列直角线缆连接器
    - PXP7012/PXM7012系列面板安装连接器
    制造商提供了详细的安装指导和技术支持,包括CAD模型下载,以便于客户进行设计验证。

    6. 常见问题与解决方案


    1. 问题:连接器插拔困难。
    - 解决方案:检查耦合环是否有异物阻塞,确保清洁后再次尝试插入。

    2. 问题:接触不良导致信号丢失。
    - 解决方案:确认终端焊接或压接工艺是否合格,必要时重新加工。

    7. 总结和推荐


    总体评价:Flex Cable Connectors PXP7010系列凭借其高可靠性、良好防护性和灵活性,在工业环境中表现出色。特别是其独特的快速锁紧功能和多样的终端选项使其成为苛刻环境下理想的连接解决方案。
    推荐理由:鉴于上述优点,尤其是针对需要频繁拆装、高振动或暴露于恶劣自然条件下的应用场景,强烈推荐使用该系列产品。

PXP7010/10P/CR/1315参数

参数
额定电流 10A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 10pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
长*宽*高 95mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP7010/10P/CR/1315厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7010/10P/CR/1315数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7010/10P/CR/1315 PXP7010/10P/CR/1315数据手册

PXP7010/10P/CR/1315封装设计

查看详情并下载
Symbol
Footprint
3D Model
