首页  >  产品百科  >  PXM7011/03P/ST/0709/SN

PXM7011/03P/ST/0709/SN

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Male Pins,Receptacle 螺纹 3pin Zinc Alloy 25A 镍 银色 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: Q-PXM7011/03P/ST/0709/SN
供应商: 期货订购
标准整包数: 10

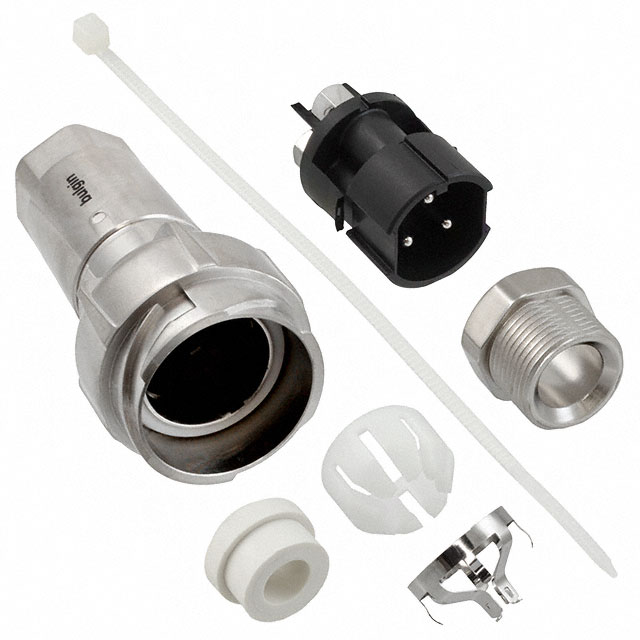

BULGIN 圆形连接器 PXM7011/03P/ST/0709/SN

PXM7011/03P/ST/0709/SN概述

    圆形电源连接器 7000 系列海盗

    产品简介


    圆形电源连接器 7000 系列海盗是一种集塑料和金属材料于一体的圆形连接器,它结合了快速耦合机构的便捷性和可靠的环境密封性能,适用于信号和主电源传输。这款连接器的设计和测试均符合 IP66、IP68 和 IP69K 的标准,特别适合需要避免灰尘和水侵入的应用场合。

    技术参数


    - 认证:cULs, UL, VDE 认证(待定)
    - 电流容量:
    - 2极:25A
    - 3极:25A
    - 6至32极:10A 至 3A
    - 电压等级:600V AC/DC
    - 接触电阻:<10mΩ
    - 绝缘电阻:>10⁶MΩ@500V DC
    - 交流击穿电压:>10kV
    - 工作温度范围:-40°C 到 +120°C
    - 防尘防水等级:IP66、IP68 和 IP69K
    - 电缆尺寸:电缆直径5.0到15.0mm
    - 螺纹规格:M30 x 2-6g
    - 锁定机制:四分之一转快速锁定
    - 接触排列:2极至32极
    - 终端类型:螺钉、压接、焊接

    产品特点和优势


    - 易用性:配备快速耦合机构,易于安装和拆卸。
    - 密封性:提供多种密封方案,确保即使未连接时也能保持密封性能。
    - 坚固耐用:所有塑料版本UL94-V0评级,紫外线稳定且无卤素,适合长期户外使用。
    - 多型号:提供不同型号以适应不同的应用场景,如Flex电缆连接器、面板安装连接器等。
    - 多功能性:具有极性对齐和视觉对齐功能,防止误插,适用于盲插场合。
    - 环境适应性:通过EN60068-2-52测试,耐盐雾腐蚀。

    应用案例和使用建议


    - 应用场景:工业控制设备、船舶系统、建筑自动化系统。
    - 使用建议:
    - 在安装时确保正确对齐极性以避免误插。
    - 使用适当的工具进行压接和螺钉紧固,以保证连接器的稳定性和可靠性。
    - 定期检查密封件的完整性,特别是在严苛环境中使用时。

    兼容性和支持


    - 兼容性:该系列产品可以与其他电子元器件或设备兼容使用,适用于多种标准连接场合。
    - 支持服务:制造商提供详细的安装指南和技术支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何选择正确的电缆直径?
    - 解决方法:根据具体应用需求选择合适的电缆直径。一般情况下,直径在5.0到15.0mm之间的电缆适用。
    - 问题2:如何确定正确的锁紧扭矩?
    - 解决方法:参照制造商提供的操作手册,根据不同极数的连接器选择合适的锁紧扭矩,通常为1.7Nm (15lbf.in.)。
    - 问题3:如何防止接触电阻过高?
    - 解决方法:定期清洁连接器,确保良好的电气接触。对于频繁使用的连接器,考虑使用金镀层的接触点。

    总结和推荐


    总体来看,圆形电源连接器 7000 系列海盗凭借其坚固耐用、密封性强、兼容性广等优势,在多种恶劣环境下仍能表现出色。建议在需要高可靠性的工业应用场景中优先选用该系列产品。

PXM7011/03P/ST/0709/SN参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 银色
端接 螺纹
额定电流 25A
外壳材料 Zinc Alloy
针脚数 3pin
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM7011/03P/ST/0709/SN厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM7011/03P/ST/0709/SN数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM7011/03P/ST/0709/SN PXM7011/03P/ST/0709/SN数据手册

PXM7011/03P/ST/0709/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 56.5125 ¥ 463.4025
库存: 1000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 4634.02
