PXP7011/03S/ST/0911

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: 插座,母形插口 3pin(2 电源 + PE) Polycarbonate/聚对苯二甲酸丁二醇酯 (PBT),无卤素 25A 镍 灰色 支架安装,自由悬挂 98mm(长度)
供应商型号: 708-1723-ND
供应商: Digi-Key
标准整包数: 1

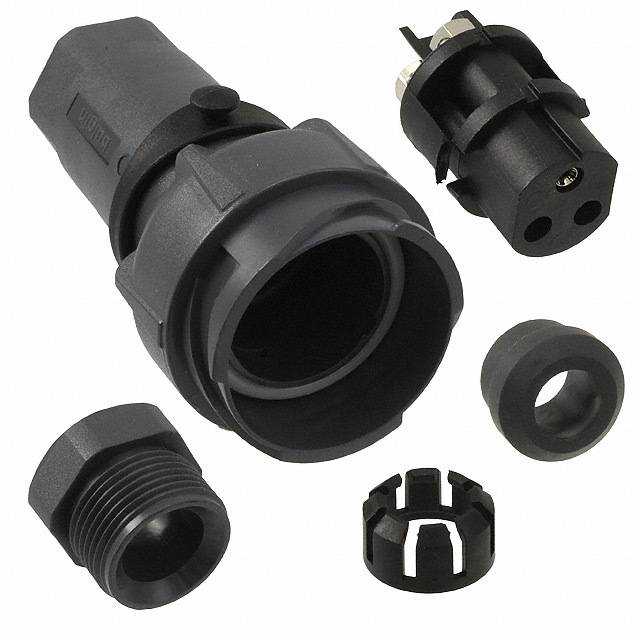

BULGIN 圆形连接器 PXP7011/03S/ST/0911

PXP7011/03S/ST/0911概述

    # 7000 Series Buccaneer Connectors for Power

    产品简介


    7000 系列 Buccanneer 连接器是适用于电源应用的圆形连接器。这些连接器采用了塑料和金属材料相结合的设计,具有快速耦合机制和优良的环境密封性能,适用于信号和电源传输。其应用范围广泛,尤其适合对防尘防水要求较高的场合。

    技术参数


    - 连接类型:圆形连接器
    - 防护等级:IP66、IP68 和 IP69K
    - 环境密封:适于灰尘和水环境
    - 快速锁定机制:小于1/4圈即可完成锁定
    - 电流和电压:
    - 2极:25A, 600V
    - 3极:25A, 600V
    - 6至32极:10A(6极)至3A(32极),500V 至 200V
    - 接触电阻:<10mΩ
    - 绝缘电阻:>10⁶MΩ@500V DC
    - 介质强度:>10kV
    - 操作温度范围:-40°C 至 +120°C
    - 认证:UL1977、C22.2 No.182.3-M1987 (R2009)、IEC 61984:2009、GB/T11918 和 GB/T11919

    产品特点和优势


    - 易于安装:快速耦合机制,确保安全、快速的连接和断开。
    - 可靠密封:高防护等级(IP66, IP68, IP69K),适用于多种环境条件。
    - 材料耐用:UL94-V0 等级,紫外线稳定,无卤素材料,适合长期户外使用。
    - 多样化配置:提供塑料和金属版本,适用于不同的应用需求。
    - 特殊设计:接触端子设计防止误配,适用于盲配场景。
    - 多种终结方式:螺纹、压接和焊接可选。

    应用案例和使用建议


    应用案例
    7000 系列 Buccanneer 连接器广泛应用于工业自动化、交通运输、通信设备、医疗设备等领域。例如,在海上风电站中,它们能够有效地保护内部电路免受盐雾腐蚀的影响。
    使用建议
    - 在使用前,确保连接器的安装符合所有电气和机械规范。
    - 定期检查连接器是否紧固,以确保良好的接触和密封性能。
    - 使用适当的工具进行压接和螺纹连接,避免损坏端子。

    兼容性和支持


    7000 系列 Buccanneer 连接器与其配套的配件(如电缆密封帽、压接工具等)完全兼容。制造商提供了详细的技术支持和维护文档,以帮助用户正确使用和维护这些连接器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器难以锁定 | 检查锁环是否正确安装,确保没有异物阻碍。 |
    | 连接器密封不良 | 更换 O 形圈或垫片,确保正确安装。 |
    | 连接器温度过高 | 检查电流是否超过额定值,必要时降低负载或改进散热措施。 |

    总结和推荐


    7000 系列 Buccanneer 连接器是一款高性能的电源连接器,具备优异的防护性能、可靠性和多样化的配置选项。其坚固耐用的设计和广泛的认证使其成为众多应用领域的理想选择。我们强烈推荐这些连接器用于需要高可靠性、高防护等级的应用场合。
    通过以上分析可以看出,7000 系列 Buccanneer 连接器不仅能满足各类严苛环境的需求,还具有易于安装和维护的特点,因此非常适合于工业自动化、交通运输、医疗设备等领域的应用。

PXP7011/03S/ST/0911参数

参数
类型 插座,母形插口
颜色 灰色
端接 -
额定电流 25A
外壳材料 Polycarbonate/聚对苯二甲酸丁二醇酯 (PBT),无卤素
针脚数 3pin(2 电源 + PE)
触头镀层 - 配接
长*宽*高 98mm(长度)
安装方式 支架安装,自由悬挂
零件状态 在售

PXP7011/03S/ST/0911厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7011/03S/ST/0911数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7011/03S/ST/0911 PXP7011/03S/ST/0911数据手册

PXP7011/03S/ST/0911封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.3368 ¥ 251.4162
10+ $ 26.5626 ¥ 220.1379
25+ $ 25.4151 ¥ 210.6277
50+ $ 24.5952 ¥ 203.8325
100+ $ 23.7752 ¥ 197.0372
250+ $ 22.4635 ¥ 186.1666
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 251.41
