PXM6011/02P/ST/0405/SN

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Male Pins,Plug,Push-Twist 螺纹 2pin(Power) Brass 16A 镍 银色 导线安装,自由悬挂,通孔安装 68.2mm(长度)
供应商型号: Q-PXM6011/02P/ST/0405/SN
供应商: 期货订购
标准整包数: 8

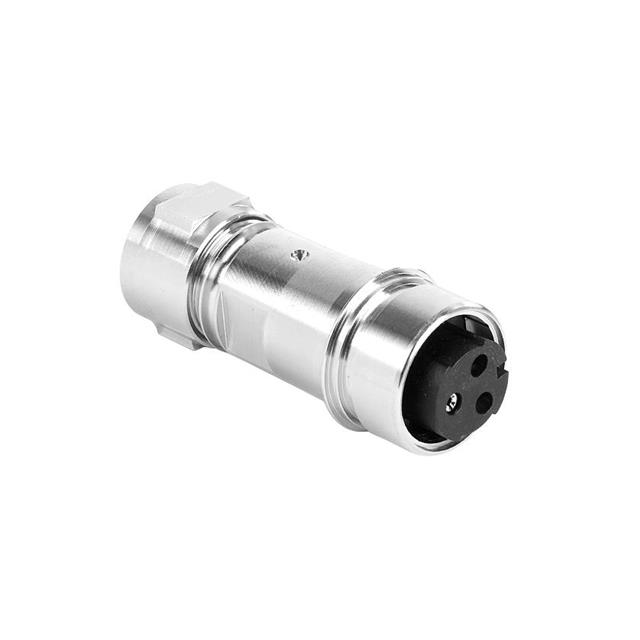

BULGIN 圆形连接器 PXM6011/02P/ST/0405/SN

PXM6011/02P/ST/0405/SN概述

    6000 Series Buccaneer 圆形电源连接器技术手册

    产品简介


    6000 系列海盗圆形单极连接器是一种快速、安全的圆形电源连接器,适合广泛的工业应用。该连接器采用了 30° 扭锁耦合机制,确保了连接器的快速对接与分离。它具有防水防尘性能(IP66、IP68 和 IP69K),能够适应各种恶劣的环境条件。此外,该连接器还具备多种安装方式(如柔性电缆安装、在线柔性电缆安装及面板安装),提供多样化的选择以满足不同的需求。

    技术参数


    - 连接方式:推拉式锁定环带 30° 扭锁
    - 防护等级:IP66、IP68、IP69K(当连接时)
    - 材料:全塑料机身(UL94-V0 级,耐紫外线,无卤素);金属机身
    - 电流容量:最高 16A
    - 电压等级:高达 277V
    - 额定温度范围:-40°C 到 +120°C
    - 接触电阻:小于 10mΩ
    - 绝缘电阻:大于 10⁶MΩ(500V DC)
    - 电气标准认证:UL(E214972)、cULus(E214972)、VDE(40039281)、CCC(待审批)
    - 适用电缆直径:4-10mm

    产品特点和优势


    - 易用性:推拉式锁定机制使连接与断开操作更加便捷,同时30°扭锁设计保证了连接稳定性。
    - 环境适应性:通过了 IP66、IP68 和 IP69K 防护等级认证,确保连接器能够在各种恶劣环境中正常工作。
    - 安全性:采用防误配插针,避免了由于错误插拔导致的损坏,尤其适用于盲插场景。
    - 多种安装方式:提供了柔电缆、在线柔性电缆及面板安装等多种选择,可广泛应用于各种场合。
    - 认证齐全:通过了国际上多个重要的认证,如 UL、cULus 和 VDE,确保产品的质量和可靠性。

    应用案例和使用建议


    6000 系列海盗圆形单极连接器非常适合用于需要高可靠性的工业应用,例如:
    - 户外应用:户外电气设备连接,如风力发电系统、电信基站等。
    - 严苛环境:化工厂、矿山、钻井平台等存在粉尘和水汽的环境。
    - 数据和信号传输:在各种环境中实现可靠的数据和信号传输,适用于工业自动化控制领域。

    兼容性和支持


    该系列连接器有金属和塑料两种版本,可以根据具体的应用需求选择合适的版本。它们支持螺纹、压接和焊接端子的连接方式,可以适应不同类型的电缆。厂商提供了丰富的配件,如密封帽、电缆夹具等,确保连接器在不同应用场景下的性能稳定。此外,制造商还提供了详细的安装指南和技术支持服务,帮助用户解决安装过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何正确安装密封帽?
    - 解决方法:参照产品手册中的详细步骤进行安装,确保密封帽正确安装并达到预期的防水防尘效果。
    2. 问题:端子之间的接触电阻过高怎么办?
    - 解决方法:检查端子是否有腐蚀或氧化现象,必要时更换新的端子。确保安装过程严格按照手册要求进行。
    3. 问题:在安装过程中发现连接不牢固怎么办?
    - 解决方法:检查锁定机制是否正确安装到位,调整至正确位置。如有需要,使用合适的工具确保连接牢固。

    总结和推荐


    综上所述,6000 系列海盗圆形单极连接器以其出色的易用性、高度的环境适应性和可靠的安全性能,成为工业应用领域的理想选择。无论是户外还是严苛环境下的应用,这款连接器都能表现出色。因此,强烈推荐此款连接器用于各种工业应用,以提升系统的整体可靠性和耐用性。

PXM6011/02P/ST/0405/SN参数

参数
端接 螺纹
额定电流 16A
外壳材料 Brass
针脚数 2pin(Power)
触头镀层 - 配接
类型 Male Pins,Plug,Push-Twist
颜色 银色
长*宽*高 68.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM6011/02P/ST/0405/SN厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM6011/02P/ST/0405/SN数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM6011/02P/ST/0405/SN PXM6011/02P/ST/0405/SN数据手册

PXM6011/02P/ST/0405/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
