PXP6011/16P/CR/0910

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 圆形连接器插头, Buccaneer 6000系列, 16芯, 直插式, 压接, IP66、IP68、IP69K
供应商型号: N-PXP6011/16P/CR/0910
供应商: 云汉优选
标准整包数: 1

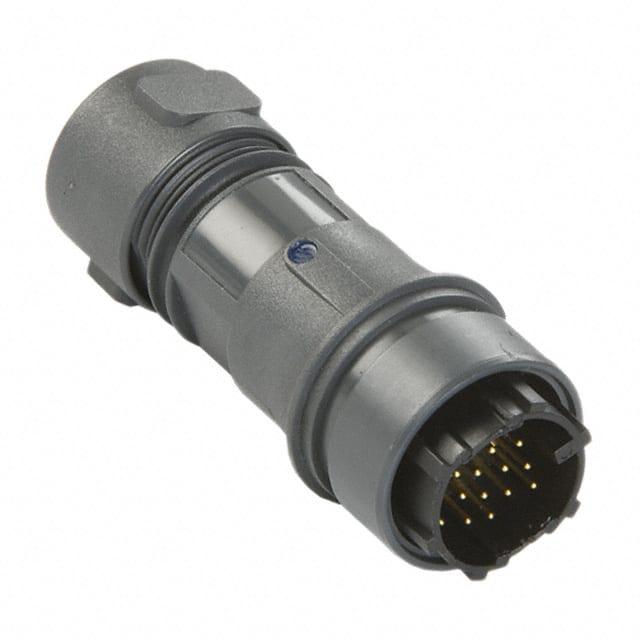

BULGIN 圆形连接器 PXP6011/16P/CR/0910

PXP6011/16P/CR/0910概述

    圆形电源连接器:6000系列海盗连接器

    产品简介


    6000系列海盗连接器是专为要求高密封性和耐用性的环境中使用而设计的圆形电源连接器。它们采用推拉式耦合机制,可确保快速且安全的插拔操作。这些连接器适用于各种工业和商业应用,如户外照明、工业自动化、数据传输系统等,因为它们能够有效防止灰尘和水的侵入,并且具有卓越的机械和电气性能。

    技术参数


    - 密封性:IP66、IP68和IP69K等级
    - 温度范围:-40°C至+120°C
    - 额定电压:277V
    - 电流容量:
    - 2极:16A
    - 3极:16A
    - 8极:10A
    - 16极:3A
    - 22极:2A
    - 认证:UL, cULus, VDE, CCC(申请中)
    - 接触电阻:<10mΩ
    - 绝缘电阻:>10⁶MΩ @500V DC
    - 抗电弧性能:>10kV

    产品特点和优势


    1. 安全性:30度扭转锁定机制确保了连接的安全性和稳定性。防误拆锁可以防止意外断开。
    2. 环境适应性:塑料和金属材质均经过UL94-V0认证,耐紫外线且无卤素,适合长期户外使用。
    3. 多功能性:提供多种类型的电缆入口尺寸,适用于不同的电缆直径。
    4. 便利性:易于安装和维护,支持螺纹、压接和焊接端子。
    5. 兼容性:适用于多种不同规格的极数(2、3、8、16、22极)和电缆,方便扩展和定制。

    应用案例和使用建议


    这些连接器广泛应用于需要防水防尘的户外场合,例如:
    - 户外公共照明系统
    - 工业自动化控制系统
    - 矿井或地下工程设备
    - 船舶通信和导航设备
    在使用时,建议:
    1. 选择合适尺寸的电缆入口以确保正确的电缆固定力。
    2. 在需要高可靠性的环境中使用螺纹终端,而非简单压接终端。
    3. 配备适当的工具,如压接工具和提取工具,以便于安装和维护。

    兼容性和支持


    - 兼容性:该系列连接器提供了丰富的配件选项,包括密封帽、电缆夹具和压接头等,可与多种电缆配套使用。
    - 技术支持:厂商提供全面的技术支持和售后服务,包括安装指南、维护手册和故障排查服务。

    常见问题与解决方案


    1. 问题:连接器安装后出现松动。
    - 解决方案:检查并紧固锁紧环,确保拧紧到位。
    2. 问题:连接器接触不良导致电路不稳定。
    - 解决方案:检查接触点是否清洁,必要时更换新的压接或焊接接触件。
    3. 问题:连接器温度异常升高。
    - 解决方案:检查是否超载,根据负载情况适当降额使用,或者重新评估散热措施。

    总结和推荐


    综上所述,6000系列海盗连接器以其优越的密封性能、高强度、广泛的适用范围和易于维护的特点,在各种严苛环境下表现出色。它不仅能够满足基本的电气连接需求,还能应对复杂的应用环境。我们强烈推荐这些连接器用于需要高度可靠性和稳定性的关键任务应用。

PXP6011/16P/CR/0910参数

参数
触头镀层 - 配接 -
类型 Push-Twist,Receptacle Housing
颜色 -
端接 焊盘
额定电流 3A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 16pin(Power)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP6011/16P/CR/0910厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP6011/16P/CR/0910数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP6011/16P/CR/0910 PXP6011/16P/CR/0910数据手册

PXP6011/16P/CR/0910封装设计

查看详情并下载
Symbol
Footprint
3D Model
