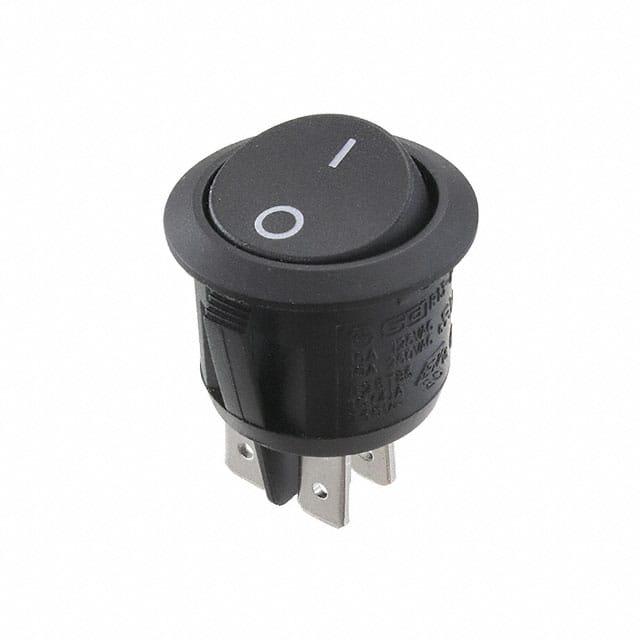

R13244AAAA

产品分类: 翘板开关
厂牌: BULGIN
产品描述: Arcolectric (Bulgin) Ltd 船型开关, 双刀单掷触点, 触点额定电流10 A, 开-关开关
供应商型号: 5332986
供应商: 海外现货
标准整包数: 1
BULGIN 翘板开关 R13244AAAA

R13244AAAA概述

    # R13 系列圆形按钮开关技术手册

    产品简介


    R13系列是Arcolectric公司推出的一系列微型圆形按钮开关,广泛应用于工业控制、家用电器、办公设备等领域。这些开关具备单极和双极设计,支持多种安装方式(面板厚度可达3.0mm)和操作模式(单掷、双掷)。此外,R13系列提供带指示灯和不带指示灯的版本,适应不同的视觉反馈需求。凭借其紧凑的设计和多样化配置,R13系列在苛刻的应用环境中表现出色。
    主要功能
    - 支持单极和双极操作
    - 额定电流高达10A,电压范围为250Vac
    - 可选配氖灯或LED指示灯
    - 提供多种颜色和印刷选项
    应用领域
    - 工业自动化设备
    - 家用电器控制板
    - 医疗设备
    - 办公电子设备

    技术参数


    以下是从技术手册中提取的核心技术规格和性能参数:
    | 参数名称 | 技术规格 |

    | 产品型号 | R13系列 |
    | 操作模式 | 单掷/双掷 |
    | 额定电流 | 单极:10A(4A连续),双极:16A |
    | 额定电压 | 250Vac / 125Vac |
    | 电寿命 | ≥10万次 |
    | 绝缘等级 | UL 85°C |
    | 工作温度范围 | -25°C 至 +70°C |
    | 防护等级 | IP40 |
    | 尺寸 | 高度:8.1mm,直径:23.0mm |
    支持的电气特性
    - 工作电压:125Vac至250Vac
    - 最大耐压:400Vac
    - 接触电阻:≤50mΩ

    产品特点和优势


    R13系列开关具有以下显著特点和优势:
    1. 多样化的配置选择:提供多种安装方式、操作模式、指示灯配置和颜色选择,满足不同客户的需求。
    2. 高性能设计:额定电流高,使用寿命长,适合频繁操作的场景。
    3. 紧凑设计:小型化尺寸,适合空间受限的应用。
    4. 安全合规:符合RoHS标准,并通过UL和CSA认证。
    5. 广泛适用性:适用于全球范围内的各种工业和消费类电子产品。

    应用案例和使用建议


    应用案例
    - 家用电器:洗衣机、冰箱、微波炉等设备中的电源开关。
    - 工业设备:机床控制面板、机器人控制单元等需要频繁切换的操作点。
    - 医疗设备:手术台、监护仪等对安全性要求高的场合。
    使用建议
    1. 选择合适的安装方式:根据面板厚度选择合适的固定方式(如0.7mm至3.0mm)。
    2. 注意接线顺序:确保按照正确的接线图进行连接以避免误操作。
    3. 定期检查维护:长时间使用后需定期检查接触点是否有氧化现象。

    兼容性和支持


    R13系列开关具有良好的兼容性,可与多种面板和其他电子元件无缝配合。Arcolectric提供全面的技术支持和服务保障,包括定制化生产服务及快速响应的售后服务团队。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 问题:开关接触不良
    - 解决方案:检查接线是否正确,清洁接触点并重新组装。

    2. 问题:LED指示灯闪烁不稳定
    - 解决方案:更换LED模块或调整驱动电压。
    3. 问题:开关无法完全复位
    - 解决方案:检查内部弹簧是否卡滞,必要时请专业技术人员维修。

    总结和推荐


    综上所述,R13系列开关以其紧凑的设计、高性能表现和多样化的配置选项,在各类应用中展现出卓越的表现。无论是工业控制还是家庭电器,这款开关都能满足用户的严格要求。我们强烈推荐此系列产品用于任何需要高可靠性和多功能性的场景。
    结论:非常适合对开关有较高性能要求且追求灵活配置的用户。建议优先考虑。

R13244AAAA参数

参数
指示颜色 白色
开关配置 DPST
触点样式 -
电流额定值 -
电气寿命 -
机械寿命 -
开关功能 -
安装方式 面板安装
零件状态 在售
包装方式 散装

R13244AAAA厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

R13244AAAA数据手册

厂牌 PDF简要描述 下载
BULGIN 翘板开关 BULGIN R13244AAAA R13244AAAA数据手册
