PXM7011/02S/ST/1113/SN

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 圆形连接器插座, Buccaneer 7000系列, 2芯, 电缆安装, 螺钉拧紧, IP66、IP68、IP69K
供应商型号: N-PXM7011/02S/ST/1113/SN
供应商: 云汉优选
标准整包数: 1

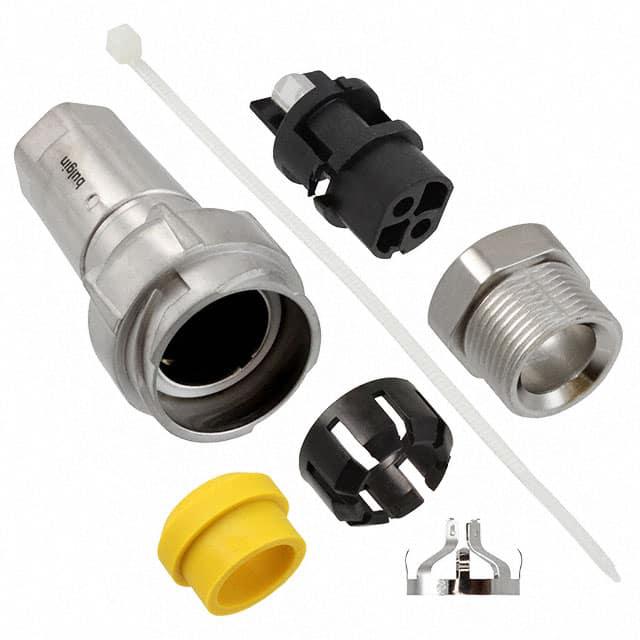

BULGIN 圆形连接器 PXM7011/02S/ST/1113/SN

PXM7011/02S/ST/1113/SN概述

    # 圆形电源连接器 —— 7000系列海盗船

    产品简介


    圆形电源连接器 7000系列海盗船是一种结合塑料和金属材质的圆形单芯和多芯连接器,专为信号和主电源的应用设计。其采用了快速耦合机制,具备优良的环境密封性,尤其适用于需要避免灰尘和水汽侵入且对外观、连接便利性、空间占用有较高要求的应用场景。该系列通过了IP66、IP68及IP69K认证标准,广泛应用于严苛的尘埃和水汽环境中。

    技术参数


    - 机械参数:不到1/4转锁定机制,保证快速可靠的插拔操作;提供清晰的锁定反馈,确保连接准确无误;具有正面反馈机制,确保连接正确并密封。
    - 环境防护:IP66、IP68、IP69K防护等级;适用于各种高湿度和高粉尘环境。
    - 材料特性:所有塑料外壳版本通过UL94-V0防火测试,UV稳定,不含卤素;适用于长期户外使用。
    - 连接方式:多种连接样式,包括柔性、直线型和面板安装式,可选配密封盖;所有产品型号均可保持密封完整性。
    - 极化和视觉对齐:具备极化和视觉对准特性,确保正确连接。
    - 电气参数:2到32极,最大电流25A,电压600V;支持多种信号和电源应用。
    - 抗误配接触:采用“防刮”接触设计,有效防止错误接线导致的损坏。
    - 认证:cULs、UL、VDE认证(待批准)。
    - 端子方式:螺纹端子、压接和焊接端子可选。
    - 盐雾试验:通过EN60068-2-52 Test Kb盐雾循环测试,达到海洋严重程度1级。

    产品特点和优势


    1. 快速锁定机制:实现快速可靠连接和断开。
    2. 高防护等级:通过严格的IP66/IP68/IP69K标准认证,能够应对各种恶劣环境。
    3. 轻质耐火材料:适合长年户外使用,符合环保要求。
    4. 多样化连接方式:提供多种安装方式和密封选项,确保最佳适应性。
    5. 易于对准:具有极化和视觉对准功能,有助于正确安装。

    应用案例和使用建议


    应用案例
    该系列产品广泛用于工业自动化、汽车制造、通信设备及户外设施等领域,特别是在需要高度密封性和坚固耐用性的场合,如海上平台、矿井、风力发电设备等。
    使用建议
    1. 正确选择极数:根据具体应用需求选择合适的极数配置,以满足电流和电压要求。
    2. 密封盖选用:为了提高防水性能,建议在未连接时使用密封盖进行保护。
    3. 注意温度限制:参照电流与温度曲线,合理安排电流负载,避免过热风险。

    兼容性和支持


    - 兼容性:该系列产品支持多种连接样式,包括柔性、直线型和面板安装式,方便灵活搭配不同类型的电缆和设备。
    - 制造商支持:制造商提供详尽的技术文档和专业支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器未能完全锁紧 | 确认锁紧环旋转到位,检查是否有异物阻碍。|
    | 接触电阻过高 | 检查接线是否正确,确认螺纹端子紧固程度。|
    | 无法插入或拔出 | 确保正确的极数和极化方向,检查是否有外部杂质堵塞。|

    总结和推荐


    总体来看,7000系列海盗船圆形电源连接器是一款设计精良、质量可靠的产品,其在多个方面表现优异,特别适合于需要高防护等级和可靠连接的严苛应用环境。对于寻找高性能圆形连接器的用户来说,这是一个值得考虑的优秀选项。

PXM7011/02S/ST/1113/SN参数

参数
外壳材料 Zinc Alloy
针脚数 2pin(Power)
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 银色
端接 螺纹
额定电流 25A
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM7011/02S/ST/1113/SN厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM7011/02S/ST/1113/SN数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM7011/02S/ST/1113/SN PXM7011/02S/ST/1113/SN数据手册
