PXM7010/02P/ST/1113

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Male Pins,Plug 螺纹 2pin(Power) Zinc Alloy 25A 镍 银色 导线安装,自由悬挂,通孔安装 95mm(长度)
供应商型号: Q-PXM7010/02P/ST/1113
供应商: 期货订购
标准整包数: 8

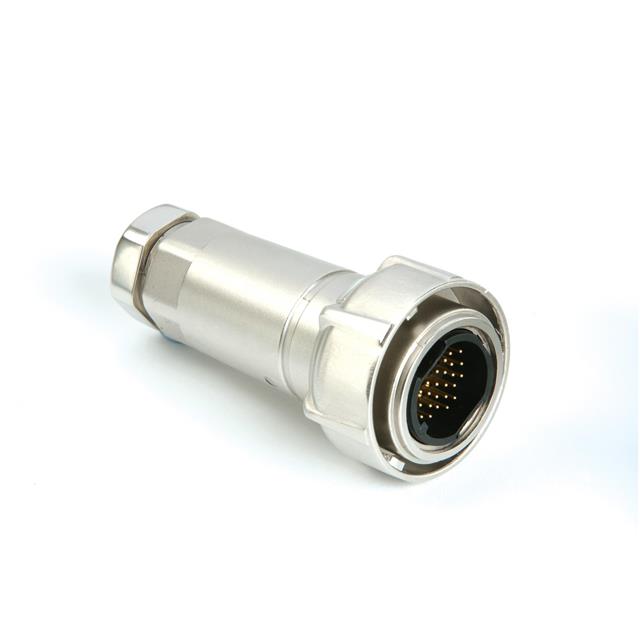

BULGIN 圆形连接器 PXM7010/02P/ST/1113

PXM7010/02P/ST/1113概述

    Buccaneer® 7000 Series Circular Connectors: Technical Overview

    1. 产品简介


    Buccaneer® 7000系列是来自Elektron Technology(品牌名称为bulgin)的一款坚固耐用的连接器。这些圆形连接器结合了快速耦合机制和可靠的防尘防水功能,适用于信号传输和主电源连接。它们采用全金属结构设计,具有高强度和耐用性,适用于各种严苛的工业环境。

    2. 技术参数


    - 防护等级: 满足IP66、IP68和IP69K标准。
    - 锁定机制: 旋转不到四分之一圈即可锁定。
    - 接口样式: 金属壳体版本,铸锌合金,镍电镀;直通式、弯头式及面板安装。
    - 极数: 从2到32个接触点。
    - 额定电流: 最高可达25安培。
    - 额定电压: 交流或直流600伏特。
    - 环境适应性: 工作温度范围-40°C至+120°C。
    - 电气认证: 已通过cULs、UL、VDE、CCC认证(部分待批)。
    - 其他特性: 具有抗电磁干扰能力,接触点具备“勺形”保护功能。

    3. 产品特点和优势


    - 快速锁定: 不到四分之一圈即可实现快速安全的连接。
    - 可靠密封: 连接后能够提供IP66/IP68/IP69K级别的防护。
    - 多样化的接触点配置: 可提供2到32个接触点的配置。
    - 易于识别和对准: 具备极化和视觉对准特征,方便盲插操作。
    - 防误配: 设计确保正确连接,避免因误配导致的损坏。

    4. 应用案例和使用建议


    Buccaneer® 7000系列连接器适用于多种工业应用场景,如工业自动化设备、船舶、铁路运输系统、重型机械等。其强大的防护性能和快速连接功能使得它非常适合户外或极端环境下的应用。
    使用建议:
    - 在需要高可靠性连接的环境中优先选择金属版本。
    - 为了确保长时间稳定工作,建议定期检查电缆夹紧力和密封件状态。
    - 使用前请参考制造商提供的安装指南,确保正确的安装方法。

    5. 兼容性和支持


    Buccaneer® 7000系列连接器与其他电子元器件或设备具有良好的兼容性。Elektron Technology提供了详细的用户手册和技术支持服务,确保客户能够顺利进行产品安装和使用。

    6. 常见问题与解决方案


    - 问题1: 如何正确选择连接器的极数和终端类型?
    - 解决方案: 根据具体应用需求选择合适的极数和终端类型。例如,在需要较高电流承载能力的应用中,可以选择10极或32极的连接器并采用压接端子。

    - 问题2: 如何安装Buccaneer® 7000系列连接器?
    - 解决方案: 首先确保所有工具准备齐全,然后按照手册中的步骤逐步进行。特别注意密封件的安装位置,确保连接器密封性能达到最佳。

    7. 总结和推荐


    Buccaneer® 7000系列连接器以其卓越的环境适应性和可靠的安全性能成为工业应用的理想选择。它的多功能性和易用性使其在市场上具有很高的竞争力。无论是对于需要在恶劣环境下工作的应用还是对于对连接器性能要求较高的项目,Buccaneer® 7000系列都是一个值得推荐的产品。

PXM7010/02P/ST/1113参数

参数
类型 Bayonet Lock,Male Pins,Plug
颜色 银色
端接 螺纹
额定电流 25A
外壳材料 Zinc Alloy
针脚数 2pin(Power)
触头镀层 - 配接
长*宽*高 95mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM7010/02P/ST/1113厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM7010/02P/ST/1113数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM7010/02P/ST/1113 PXM7010/02P/ST/1113数据手册

PXM7010/02P/ST/1113封装设计

查看详情并下载
Symbol
Footprint
3D Model
