PXMBNI12FIM04DSCPG9

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Male Pins,Receptacle,Threaded 焊盘 4pin Brass 4A 金 银色 导线安装,自由悬挂,通孔安装
供应商型号: U-PXMBNI12FIM04DSCPG9
供应商: 云汉优选
标准整包数: 1

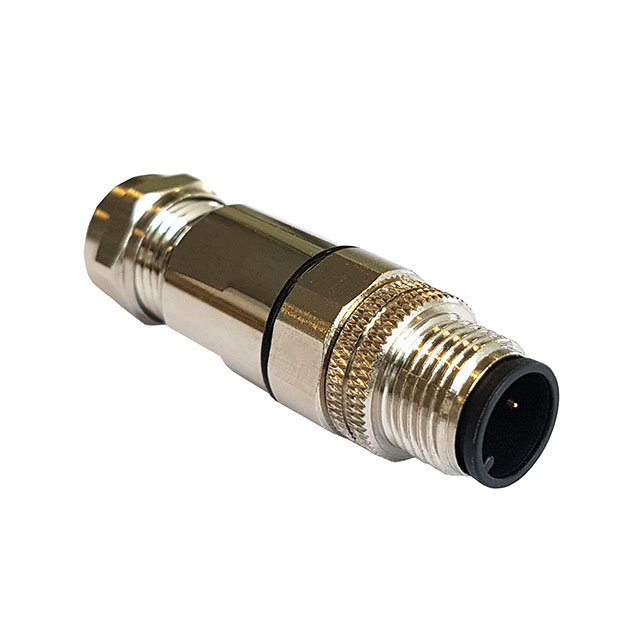

BULGIN 圆形连接器 PXMBNI12FIM04DSCPG9

PXMBNI12FIM04DSCPG9概述

    M12系列黄铜镀镍直通式连接器技术手册

    1. 产品简介


    M12系列黄铜镀镍直通式连接器是一款用于工业自动化领域的高性能连接器。该系列产品设计用于各种恶劣环境下的可靠连接,适用于各种工业自动化设备,如传感器、执行器、变频器等。其坚固的设计确保了长期稳定的工作性能。

    2. 技术参数


    - 额定电流: 最大4A
    - 电压等级: 最大250V
    - 防护等级: IP67(防水防尘)
    - 接触方式: 插头式
    - 连接螺母尺寸: PG9
    - 接线端子: 焊接端子
    - 触点数量: 4个
    - 引脚布局代码: D码
    - 外壳材料: 黄铜镀镍
    - 最大操作温度: +80°C
    - 最小操作温度: -25°C
    - 螺纹尺寸: M12 x 1
    - 认证: CSA、ENEC、UL、VDE

    3. 产品特点和优势


    M12系列黄铜镀镍直通式连接器具有以下特点:
    - 高度可靠的防护性能: 防水防尘等级达到IP67,可在恶劣环境中使用。
    - 广泛适用性: 适用于多种自动化设备和工业应用。
    - 高稳定性: 可承受宽广的操作温度范围(-25°C到+80°C)。
    - 多样化的接线选择: 提供不同的接线端子选项,方便不同场合的应用需求。
    - 可选配件: 提供密封帽以保持未连接状态下的IP等级,增强可靠性。

    4. 应用案例和使用建议


    - 应用场景: 这类连接器广泛应用于机器人、PLC控制系统、变频器等领域。例如,在机器人控制系统中,它们可以连接传感器、电机和其他执行机构,确保信号的稳定传输。
    - 使用建议: 在安装时需注意保护密封帽,避免在未连接状态下受到损坏。同时,在选择连接器时,应根据具体的应用环境选择合适的防护等级和接线端子。

    5. 兼容性和支持


    M12系列连接器与M12系列挠性体和面板安装连接器相兼容,便于在不同的自动化设备中灵活配置。制造商提供详细的技术支持和售后服务,帮助客户解决问题并进行必要的维护。

    6. 常见问题与解决方案


    - 问题1: 连接器如何保持IP等级?
    - 解答: 通过选用适当的密封帽来保持连接器的IP等级。
    - 问题2: 连接器在高温环境下的性能如何?
    - 解答: 在温度范围为-25°C至+80°C之间,连接器能保持正常工作,但超出此范围可能需要特殊处理。
    - 问题3: 如何正确选择连接器?
    - 解答: 根据所需的工作温度、电流负载和防护等级选择合适型号的连接器。

    7. 总结和推荐


    M12系列黄铜镀镍直通式连接器凭借其出色的防护性能、稳定的工作能力和广泛的适用性,成为工业自动化领域的理想选择。无论是机器人控制还是变频器系统,这类连接器都能提供可靠的数据传输和电力供应。建议在选择此类连接器时,结合具体应用场景的需求进行详细评估。

PXMBNI12FIM04DSCPG9参数

参数
端接 焊盘
额定电流 4A
外壳材料 Brass
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

PXMBNI12FIM04DSCPG9厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXMBNI12FIM04DSCPG9数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXMBNI12FIM04DSCPG9 PXMBNI12FIM04DSCPG9数据手册

PXMBNI12FIM04DSCPG9封装设计

查看详情并下载
Symbol
Footprint
3D Model
