PXM6011/03P/ST/0507/SN

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Male Pins,Plug,Push-Twist 螺纹 3pin Brass 16A 镍 银色 导线安装,自由悬挂,通孔安装 68.2mm(长度)
供应商型号: U-PXM6011/03P/ST/0507/SN
供应商: 云汉优选
标准整包数: 1

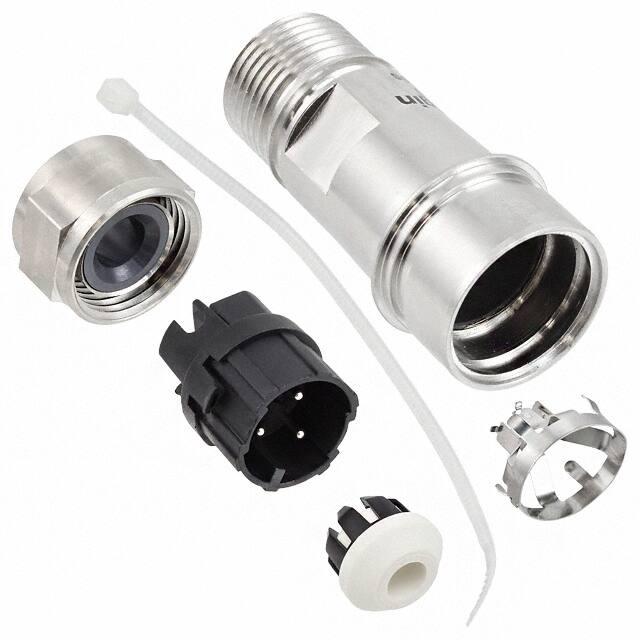

BULGIN 圆形连接器 PXM6011/03P/ST/0507/SN

PXM6011/03P/ST/0507/SN概述

    # 6000 Series Buccaneer Circular Power Connectors: A Comprehensive Guide

    产品简介


    6000 Series Buccaneer 圆形电源连接器是一系列高效、可靠的电源连接解决方案。这些连接器广泛应用于各种恶劣环境,如工业自动化、交通运输、户外照明和数据通信等领域。其主要功能包括提供快速、安全的插拔连接,具有防尘防水功能,且适用于多种电气特性要求的应用场景。

    技术参数


    - 电气特性:
    - 电流容量: 2 至 22 条引脚,最大电流达 16A(2、3 条引脚),10A(8 条引脚),3A(16 条引脚),2A(22 条引脚)。
    - 电压: 额定电压 277V(2、3、8 条引脚),60V(16 条引脚),60V(22 条引脚)。
    - 温度范围: 操作温度范围 -40°C 至 +120°C。
    - 接触电阻: <10mΩ。
    - 绝缘电阻: >10⁶MΩ@500V 直流。
    - 绝缘耐压: >10kV。
    - 机械特性:
    - 防护等级: IP66、IP68 和 IP69K,适用于严苛的户外环境。
    - 材料: 塑料或金属,UL94-V0 级防火材料,无卤素,抗紫外线稳定。
    - 电缆尺寸: 支持直径 4mm 至 10mm 的电缆。
    - 锁紧机制: 推拉式锁定机制,30° 扭转锁定。
    - 认证:
    - cULus, UL, VDE 认证,符合国际标准。

    产品特点和优势


    - 易用性: 快速推拉式连接,简化安装和维护。
    - 耐用性: IP66/IP68/IP69K 防护等级,确保在恶劣环境下长期使用。
    - 安全性: 包括防误插设计,防止因误插而造成的损坏。
    - 兼容性: 支持多种电缆尺寸和接线方式,包括螺钉、压接和焊接终端。

    应用案例和使用建议


    应用场景
    6000 Series Buccaneer 连接器在需要高可靠性的工业环境中表现出色,例如:
    - 工业自动化控制系统中的信号传输和电源供应。
    - 交通运输设备中的电缆连接,如铁路信号系统。
    - 户外照明设备,尤其是需要高度防护的产品。
    使用建议
    - 在选择连接器时,根据实际使用的电缆直径选择合适的型号,以保证最佳的密封效果。
    - 安装前仔细检查电缆接头,确保正确安装和密封,避免灰尘和水进入。
    - 定期进行维护检查,确保连接器的密封和电气性能始终处于最佳状态。

    兼容性和支持


    6000 Series Buccaneer 连接器提供广泛的配件选项,包括压接工具、抽出工具和各种接触器。此外,厂商提供了详细的安装指南和技术支持,确保客户能够轻松完成安装并保持良好的运行状态。

    常见问题与解决方案


    问题 1:如何正确安装连接器?
    解决方案:
    1. 确认电缆直径符合要求,选择正确的电缆入口尺寸。
    2. 将电缆插入连接器的指定位置,并使用正确的压接工具进行压接。
    3. 安装完成后,手动测试推拉锁定机制,确保安装牢固。
    问题 2:如何检测连接器的密封性能?
    解决方案:
    1. 使用防潮测试仪器检测连接器的密封性。
    2. 检查是否有泄漏现象,确保其符合 IP66/IP68/IP69K 的防护等级。

    总结和推荐


    6000 Series Buccaneer 圆形电源连接器以其出色的可靠性、易用性和防护能力,在多个应用领域表现出色。特别是其 IP66/IP68/IP69K 高防护等级使其非常适合于室外或极端环境下的应用。我们强烈推荐使用这些连接器,尤其是在需要高性能连接解决方案的工业环境中。

PXM6011/03P/ST/0507/SN参数

参数
触头镀层 - 配接
类型 Male Pins,Plug,Push-Twist
颜色 银色
端接 螺纹
额定电流 16A
外壳材料 Brass
针脚数 3pin
长*宽*高 68.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXM6011/03P/ST/0507/SN厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXM6011/03P/ST/0507/SN数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXM6011/03P/ST/0507/SN PXM6011/03P/ST/0507/SN数据手册
