首页  >  产品百科  >  PXP7011/03P/ST/0709

PXP7011/03P/ST/0709

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Male Pins,Receptacle 螺纹 3pin Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 25A 镍 灰色 导线安装,自由悬挂,通孔安装 98mm(长度)
供应商型号: Q-TCC-PXP7011/03P/ST/0709
供应商: 期货订购
标准整包数: 1

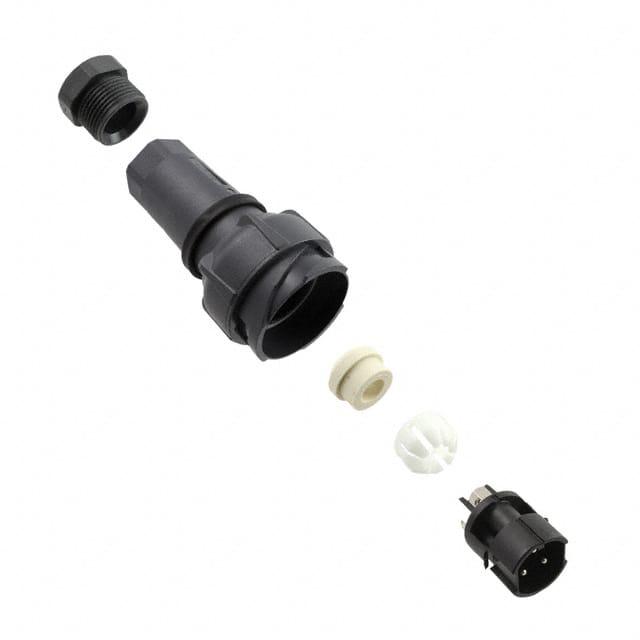

BULGIN 圆形连接器 PXP7011/03P/ST/0709

PXP7011/03P/ST/0709概述

    # 7000 系列海盗船圆形电源连接器技术手册

    产品简介


    7000 系列海盗船(Buccaneer)是一款坚固耐用的圆形电源连接器,结合了快速耦合机制与经过验证的环境密封性能,适用于信号传输和主电源连接。这些连接器采用塑料与金属复合结构设计,符合严格的 IP66、IP68 和 IP69K 防护等级标准。它们非常适合需要防止灰尘和水侵入的应用场景,并且在连接便捷性、空间需求和外观上表现出色。无论是在严苛的工业环境中还是日常设备中,该系列连接器都表现出了卓越的功能性和适应性。
    主要功能:
    - 快速锁定(小于 1/4 圈旋转)
    - 高可靠性插接与释放机制
    - 环境密封能力:IP66、IP68 和 IP69K
    - 多极数选项(2 至 32 极)
    应用领域:
    - 工业自动化设备
    - 农业机械
    - 海洋设备
    - 石油天然气行业
    - 电信设备

    技术参数


    以下是 7000 系列连接器的技术规格摘要:
    | 参数名称 | 描述 |

    | 材料 | 塑料外壳 (UL94-V0 认证)、金属连接部件 |
    | 防护等级 | IP66、IP68、IP69K |
    | 工作温度范围 | -40°C 至 +120°C |
    | 电流容量 | 2 极:25A;3 极:25A;6 极:10A;10 极:10A;32 极:3A |
    | 电压等级 | AC/DC 600V(2 至 32 极),277V(10 极),200V(32 极) |
    | 接触电阻 | <10mΩ |
    | 绝缘电阻 | >10⁶ MΩ @ 500V DC |
    | 额定操作环境 | 盐雾测试:EN60068-2-52 Test Kb (海洋严重等级 1) |

    产品特点和优势


    7000 系列海盗船连接器具有以下显著特点和优势:
    - 快速锁定机制:锁紧旋转角度小于 1/4 圈,便于快速安装和拆卸。
    - 高密封性能:能够应对极端环境条件,例如高湿度或强腐蚀性物质。
    - 多功能性:提供多种极数选择(2 至 32 极),满足不同信号与电源需求。
    - 视觉反馈锁定:确保正确连接并通过直观信号确认密封状态。
    - 适用性广泛:无论是塑料外壳还是金属版本均适合长期户外使用。
    这些特点使得 7000 系列连接器成为众多工业领域的首选解决方案,特别是在对密封性能要求较高的场景中。

    应用案例和使用建议


    典型应用
    - 工业机器人:用于设备间供电及通信接口。
    - 航海设备:如海上监控系统和通讯基站。
    - 农业机械:如联合收割机的电气接口。
    使用建议
    - 在高湿度或盐雾环境中使用时,建议选用金属版本以增强防腐蚀性能。
    - 若需频繁插拔连接,建议选择快速锁定功能以提高效率。
    - 定期检查密封圈的状态,避免因老化导致密封失效。

    兼容性和支持


    7000 系列海盗船连接器支持广泛的电缆尺寸(5.0 至 15.0 mm),并提供多种终止方式,包括螺钉固定、压接和焊接。此外,制造商提供了完善的配件和支持服务,包括定制电缆连接组件和工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 密封失效 | 更换密封圈,重新安装确保密封完整性 |
    | 插针损坏 | 使用专用工具修复或更换插针 |
    | 锁定机制失灵 | 清洁和润滑锁定机构 |

    总结和推荐


    7000 系列海盗船连接器凭借其优异的设计、可靠性和多样的应用场景,是工业连接的理想选择。它在抗恶劣环境方面的出色表现尤其值得称道。如果您的项目需要高性能、高可靠性且易维护的连接解决方案,这款产品无疑是一个明智的选择。
    推荐指数:★★★★★
    特别适合工业自动化、海洋工程以及要求高密封性能的环境。

PXP7011/03P/ST/0709参数

参数
类型 Bayonet Lock,Male Pins,Receptacle
颜色 灰色
端接 螺纹
额定电流 25A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 3pin
触头镀层 - 配接
长*宽*高 98mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

PXP7011/03P/ST/0709厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP7011/03P/ST/0709数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP7011/03P/ST/0709 PXP7011/03P/ST/0709数据手册

PXP7011/03P/ST/0709封装设计

查看详情并下载
Symbol
Footprint
3D Model
