PX0797/S

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Receptacle Housing,Threaded 焊盘 12pin(Power) Polyamide (PA),Nylon,Glass Filled 16A 法兰安装,面板安装 27.4mm(长度)*44.5mm(高度)
供应商型号: U-PX0797/S
供应商: 云汉优选
标准整包数: 1

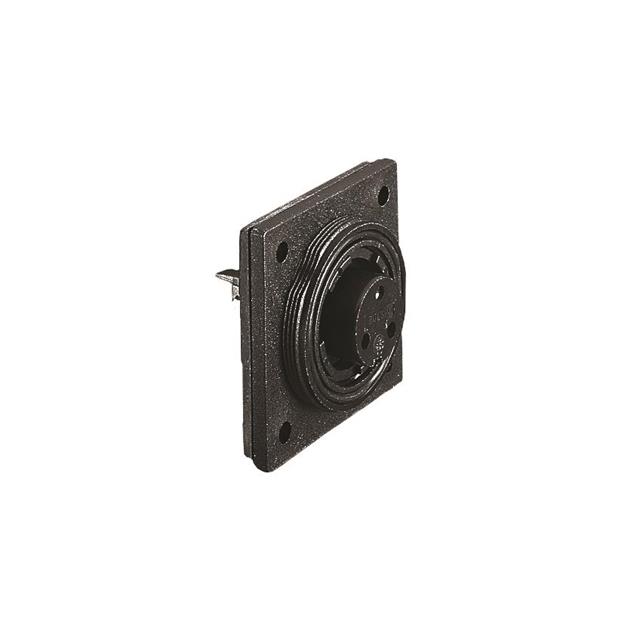

BULGIN 圆形连接器 PX0797/S

PX0797/S概述

    低剖面法兰安装连接器技术手册

    产品简介


    本产品属于标准型船用圆柱形电源连接器系列中的低剖面法兰安装连接器(PX0797)。这种连接器主要功能是为各类设备提供可靠稳定的电力连接,并确保在各种恶劣环境下具备出色的防水防尘能力。其广泛应用于工业自动化设备、医疗器械、轨道交通系统等领域,为这些系统的稳定运行提供了有力保障。

    技术参数


    - 产品系列:标准布凯纳船用连接器(Standard Buccaneer)
    - 批准认证:CSA、UL、VDE
    - 主体材料:填充玻璃的聚酰胺(Polyamide (PA)-Glass Filled)
    - 接触类型:插孔接触(Socket Contact)
    - 耦合类型:螺丝固定(Screw)
    - 额定电流:5A
    - 螺纹直径:38.1mm
    - 燃烧等级:UL94HB
    - 工作温度范围:-20°C至+70°C
    - 最大电压:50V
    - 防护等级:IP68、IP69K
    - 插头数量:12个接触点

    产品特点和优势


    - 高度可靠性:经由CSA、UL和VDE认证,确保了该连接器在高风险和恶劣环境下的可靠性。
    - 坚固耐用:主体材料选用填充玻璃的聚酰胺,具有优异的机械强度和耐高温性能。
    - 卓越防护性能:达到IP68和IP69K的防护等级,保证即使在极端条件下也能有效防止灰尘和水进入。
    - 多样化的颜色标识:通过不同颜色的插头来实现正向视觉识别,便于快速区分和配对,提高工作效率。
    - 广泛的适用性:12个接触点的设计使其适用于多种应用场合,同时提供螺纹固定方式,安装灵活方便。

    应用案例和使用建议


    这款低剖面法兰安装连接器常用于需要较高防水防尘标准的工业场合,例如地铁列车内部布线、医疗器械供电系统及海上石油平台的电控设备。在使用过程中应注意,由于其IP68和IP69K的防护等级,连接器可以承受高压喷射水清洗,但长期暴露于盐雾环境中可能影响金属部件的寿命。因此,建议在腐蚀性较强的环境中使用时采取额外防腐措施,如使用防腐蚀镀层或涂覆防腐蚀涂料。

    兼容性和支持


    - 兼容性:此款连接器可与同系列的PX07软连接器兼容对接,形成可靠的电力传输网络。
    - 技术支持:制造商提供全面的技术支持服务,包括在线文档下载、常见问题解答和专业咨询等。如有任何疑问或需要更多帮助,用户可以通过官方渠道联系技术人员进行沟通。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全啮合 | 检查耦合环是否正确对齐并均匀施加扭矩。 |
    | 密封垫圈损坏 | 更换新的密封垫圈以恢复良好的密封效果。 |
    | 插针接触不良 | 清洁插孔内的氧化物,并确保所有插针正确插入。 |

    总结和推荐


    综上所述,PX0797系列低剖面法兰安装连接器以其优良的防护性能、丰富的颜色选择及广泛的应用范围,在众多工业领域中表现出色。尤其适合于需要高度可靠性的应用场景,且制造商提供的优质售后支持能够进一步提升用户的使用体验。我们强烈推荐该款连接器作为工业项目中关键电气接口的选择。

PX0797/S参数

参数
针脚数 12pin(Power)
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 焊盘
额定电流 16A
外壳材料 Polyamide (PA),Nylon,Glass Filled
长*宽*高 27.4mm(长度)*44.5mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

PX0797/S厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0797/S数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0797/S PX0797/S数据手册

PX0797/S封装设计

查看详情并下载
Symbol
Footprint
3D Model
