PXP6010/16P/CR/0910

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 圆形连接器插头, Buccaneer 6000系列, 16芯, 电缆安装, 压接,焊接, IP66、IP68、IP69K
供应商型号: U-PXP6010/16P/CR/0910
供应商: 云汉优选
标准整包数: 1

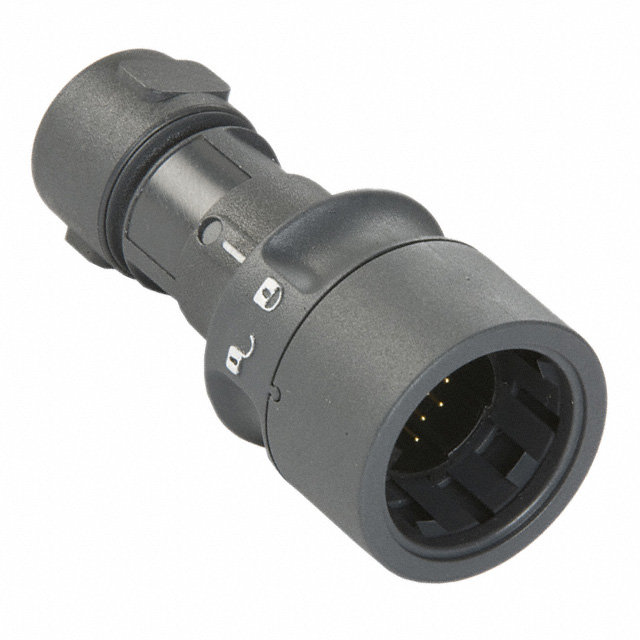

BULGIN 圆形连接器 PXP6010/16P/CR/0910

PXP6010/16P/CR/0910概述

    Flex Cable Connectors PXP6010 系列技术手册概述

    1. 产品简介


    Flex Cable Connectors PXP6010 系列是圆柱形电源连接器(Circular Power Connectors)家族中的一个成员,隶属于 6000 系列 “Buccaneer” 连接器系列。这些连接器主要用于电力传输和分配系统,提供可靠的电气连接,广泛应用于工业控制、通信设备、自动化系统以及任何需要高效可靠电源传输的应用场景。

    2. 技术参数


    以下是 Flex Cable Connectors PXP6010 系列的主要技术参数:
    - 额定电流:1.5A, 2A, 3A
    - 直径(带耦合环):32mm
    - 阻燃等级:UL94V-0
    - 绝缘电阻:>10⁶ MΩ @ 500V DC
    - 防护等级:IP66, IP68, IP69K
    - 电缆入口尺寸范围:9mm-10mm
    - 最大接触容量:22 AWG, 0.34 mm²
    - 工作温度范围:-40°C 至 +120°C
    - 触点数量:16 个触点
    - RoHS 合规:是
    - 盐雾腐蚀测试:符合 EN60068-2-52 Test Kb 盐雾测试(循环),海洋严重等级 1

    3. 产品特点和优势


    - 水密和防尘保护:具备 IP66、IP68 和 IP69K 的防护等级,确保在恶劣环境下仍能保持可靠的电气连接。
    - 30 度推旋锁定机制:具有 30 度的推旋锁定设计,防止意外松脱,确保连接稳固。
    - 可选配件丰富:可搭配 PXP6088 密封套件和 PXP6081 密封帽,以适应不同尺寸的电缆和保持未连接状态下的防护等级。
    - 广泛的接触容量:兼容 9mm-10mm 直径的电缆,适用于多种应用需求。

    4. 应用案例和使用建议


    Flex Cable Connectors PXP6010 系列可以应用于以下场景:
    - 工业控制系统:为工厂设备提供稳定的电力传输。
    - 通信设备:用于户外通信基站,确保信号传输的稳定。
    - 自动化系统:适用于各种自动化工控系统,确保系统的可靠运行。
    使用建议:
    - 在安装前检查电缆尺寸是否适配。
    - 定期进行防护等级测试,确保连接器始终处于良好的防护状态。
    - 使用正确的工具进行安装,以确保稳固和准确的连接。

    5. 兼容性和支持


    Flex Cable Connectors PXP6010 系列可以与以下连接器配合使用:
    - PXP6011 系列直通式连接器
    - PXP6012 系列前板安装连接器
    - PXP6014 系列前板安装连接器
    制造商提供技术支持和维修服务,确保用户在使用过程中能够得到及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题:连接器无法实现完全密封。
    解决方案:确认是否正确安装了 PXP6081 密封帽。
    - 问题:电缆入口大小不符。
    解决方案:使用适合的电缆并更换合适的密封套件 PXP6088。
    - 问题:接触不良导致电压不稳定。
    解决方案:检查电缆和触点的连接是否紧密,必要时更换新的电缆或触点。

    7. 总结和推荐


    综上所述,Flex Cable Connectors PXP6010 系列是一款性能优越、应用广泛的电子元器件。其出色的防护性能、稳固的连接方式和丰富的配件选择使其成为各种严苛环境下的理想选择。建议在涉及电力传输和自动化控制的关键应用场景中采用该产品。

PXP6010/16P/CR/0910参数

参数
触头镀层 - 配接 -
类型 Plug Housing,Push-Twist
颜色 -
端接 焊盘
额定电流 3A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 16pin(Power)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP6010/16P/CR/0910厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP6010/16P/CR/0910数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP6010/16P/CR/0910 PXP6010/16P/CR/0910数据手册
