IPG-22216

产品分类: 其他线缆
厂牌: BUD INDUSTRIES
产品描述: Cable Accessories Cable Gland Nylon Black
供应商型号: HA-IPG-22216
供应商: 海外现货
标准整包数: 1
BUD INDUSTRIES 其他线缆 IPG-22216

IPG-22216概述

    电子元器件产品技术手册

    产品简介

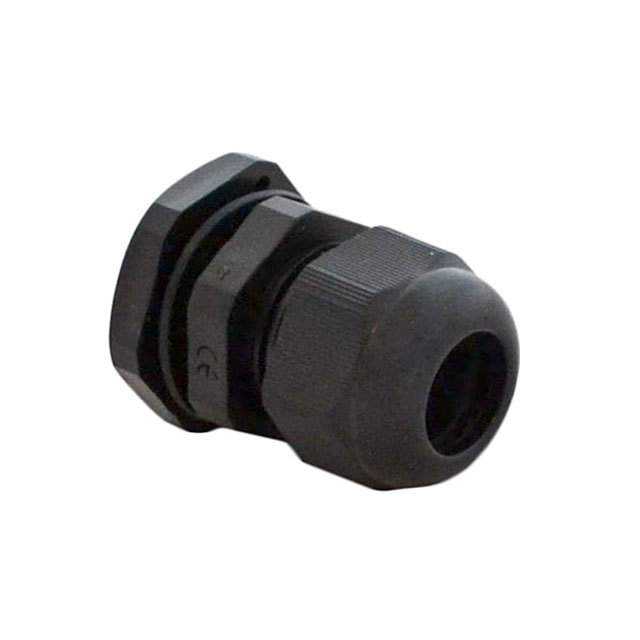

    本产品是一款适用于电缆安装的IP66防水等级尼龙电缆接头(Cable Gland)。这类接头主要用于保护电缆免受外部环境的影响,确保电缆在各种恶劣条件下的可靠性和安全性。产品系列包括IPG-2227至IPG-22263以及其带后缀-G的产品,适用于多种尺寸和直径的电缆。这些接头广泛应用于工业自动化、建筑施工、机械设备、汽车制造等领域。

    技术参数


    | 规格型号 | 尺寸 | 线径范围(英寸[毫米]) | 主体高度(英寸[毫米]) | 外径(英寸[毫米]) | 内径(英寸[毫米]) | 接头直径(英寸[毫米]) |
    | :: | :: | :: | :: | :: | :: | :: |
    | IPG-2227 (-G) | PG-7 | 0.12[3] - 0.24[6] | 1.15[29.2] | 0.49[12.5] | 0.32[8.1] | 0.77[19.6] |
    | IPG-2229 (-G) | PG-9 | 0.16[4] - 0.31[7.9] | 1.23[31.2] | 0.60[15.2] | 0.32[8.1] | 0.93[23.6] |
    | IPG-22211 (-G) | PG-11 | 0.2[5] - 0.39[9.9] | 1.35[34.3] | 0.73[18.5] | 0.32[8.1] | 1.04[26.4] |
    | IPG-222135 (-G) | PG-13.5 | 0.24[6.1] - 0.47[11.9] | 1.40[35.6] | 0.80[20.3] | 0.35[8.9] | 1.13[28.7] |
    | IPG-22216 (-G) | PG-16 | 0.39[9.9] - 0.55[14] | 1.55[39.4] | 0.89[22.6] | 0.39[9.9] | 1.29[32.8] |
    | IPG-22219 (-G) | PG-19 | 0.47[11.9] - 0.59[15] | 1.58[40.1] | 0.93[23.6] | 0.39[9.9] | 1.27[32.3] |
    | IPG-22221 (-G) | PG-21 | 0.51[12.9] - 0.71[18] | 1.66[42.2] | 1.11[28.2] | 0.39[9.9] | 1.49[37.8] |
    | IPG-22225 (-G) | PG-25 | 0.59[15] - 0.75[19] | 1.70[43.2] | 1.16[29.5] | 0.43[10.9] | 1.53[38.9] |
    | IPG-22229 (-G) | PG-29 | 0.71[18] - 0.98[24.9] | 2.04[51.8] | 1.46[37.1] | 0.47[11.9] | 1.95[49.5] |
    | IPG-22236 (-G) | PG-36 | 0.87[22.1] - 1.26[32] | 2.32[58.9] | 1.85[47] | 0.53[13.5] | 2.53[64.3] |
    | IPG-22242 (-G) | PG-42 | 1.18[30] - 1.5[38.1] | 2.50[63.5] | 2.13[54.1] | 0.57[14.5] | 2.72[69] |
    | IPG-22248 (-G) | PG-48 | 1.34[34] - 1.73[43.9] | 2.47[62.7] | 2.32[58.9] | 0.55[14] | 2.96[75.2] |
    | IPG-22263 (-G) | PG-63 | 1.65[41.9] - 1.97[50] | 3.37[85.6] | 2.76[70.1] | 1.06[26.9] | 3.52[89.4] |
    注释:
    1. 防护等级为IP66,适用于防尘防水环境。
    2. 黑色和灰色可供选择,具体颜色可通过后缀-G来区分。
    3. 所有尺寸的公差为±0.01英寸(±0.25毫米)。
    4. 密封圈材料为丁腈橡胶(Nitrile Rubber)。

    产品特点和优势


    - 高防护等级:防护等级达到IP66,能够在各种恶劣环境中提供卓越的保护。
    - 耐用性强:采用尼龙材质,具有良好的耐腐蚀性和机械强度。
    - 广泛适用性:适用于多种电缆尺寸,能够满足不同应用场合的需求。
    - 密封性能优异:带有专用密封圈,确保接头与电缆之间的良好密封。

    应用案例和使用建议


    - 工业自动化:应用于各种自动化控制系统中的电缆保护。
    - 建筑施工:用于室外电缆安装,确保电缆不受雨水和灰尘侵扰。
    - 机械设备:用于保护机械设备内部的电缆连接。
    使用建议:
    - 在安装过程中,请确保接头与电缆之间紧密贴合,以确保最佳的防水和防尘效果。
    - 定期检查接头的状态,如有损坏应及时更换,以保证系统的可靠性。

    兼容性和支持


    - 兼容性:该产品可与各种电缆配合使用,适用于标准PG螺纹接口。
    - 支持:制造商提供全面的技术支持和售后服务,包括产品安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:接头安装时难以固定。
    - 解决办法:确保安装工具适当且紧固力适中,避免过度拧紧造成损坏。
    2. 问题:电缆与接头之间有水渗入。
    - 解决办法:检查密封圈是否正确安装,必要时更换新的密封圈。
    3. 问题:接头出现腐蚀现象。
    - 解决办法:选择合适的材质和正确的安装环境,避免在高腐蚀环境中长期使用。

    总结和推荐


    该款尼龙电缆接头具有高防护等级、耐用性强和广泛适用性的特点,能够有效保护电缆,延长其使用寿命。适用于多种工业环境,具备良好的市场竞争力。因此,强烈推荐在需要高性能电缆保护的应用场景中使用。
    希望以上内容对您有所帮助,如需进一步了解或购买,请联系我们的销售团队。

IPG-22216参数

参数
长*宽*高 39.4mm(长度)
安装方式 螺纹安装
零件状态 在售

IPG-22216厂商介绍

BUD Industries是一家全球领先的电子配件制造商,专注于设计和生产各种电子配件,包括电源适配器、开关、插座、连接器等。公司的产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

BUD Industries的产品主要分为以下几类:
1. 电源适配器:提供稳定的电源输出,适用于各种电子设备。
2. 开关:包括按钮开关、拨动开关、滑动开关等,用于控制电路的通断。
3. 插座:包括电源插座、音频插座、视频插座等,用于连接各种信号线。
4. 连接器:包括端子、插头、插座等,用于连接电路板或电子组件。

BUD Industries的优势在于:
1. 丰富的产品线:提供各种类型的电子配件,满足客户的多样化需求。
2. 高品质:采用优质材料和严格的生产工艺,确保产品的可靠性和耐用性。
3. 快速响应:拥有强大的研发和生产能力,能够快速响应客户需求,提供定制化解决方案。
4. 良好的售后服务:提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。

IPG-22216数据手册

厂牌 PDF简要描述 下载
BUD INDUSTRIES 其他线缆 BUD INDUSTRIES IPG-22216 IPG-22216数据手册

IPG-22216封装设计

查看详情并下载
Symbol
Footprint
3D Model
