IPG-22221

产品分类: 其他线缆
厂牌: BUD INDUSTRIES

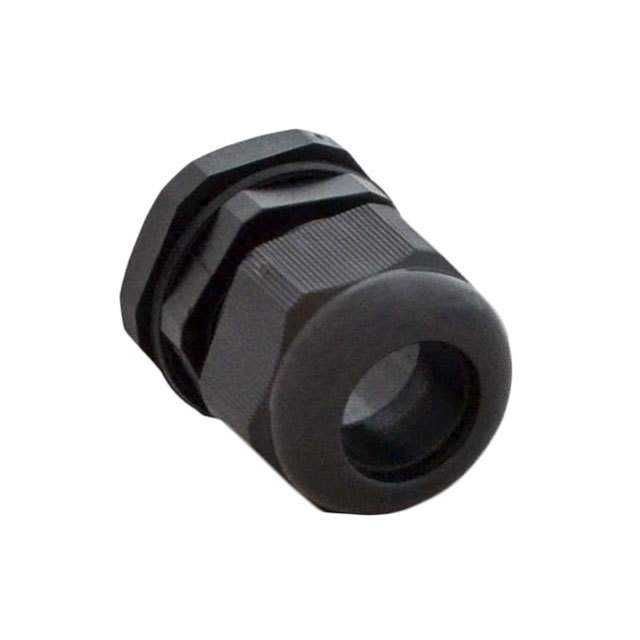

产品描述: NYLON CABLE GLAND IP66
供应商型号: ET-2888605
供应商: 海外现货
标准整包数: 1
BUD INDUSTRIES 其他线缆 IPG-22221

IPG-22221概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册涵盖了一种名为“尼龙电缆密封套”的电子元器件产品系列,具体型号为IPG-2227至IPG-22263。该产品具备防水防尘等级IP66,适用于多种工业环境中的电缆密封需求。主要用于电力、机械、自动化设备等领域,确保电缆在复杂环境中保持稳定连接。

    2. 技术参数


    以下是不同型号的产品在技术规格方面的详细信息:
    | 型号 | 螺纹尺寸 | 电缆直径范围(mm) | A尺寸(mm) | B尺寸(mm) | C尺寸(mm) | D尺寸(mm) |
    ||
    | IPG-2227 (-G) | PG-7 | 3.0 - 6.0 | 29.2 | 12.5 | 8.1 | 19.6 |
    | IPG-2229 (-G) | PG-9 | 4.0 - 7.9 | 31.2 | 15.2 | 8.1 | 23.6 |
    | IPG-22211 (-G) | PG-11 | 5.0 - 9.9 | 34.3 | 18.5 | 8.1 | 26.4 |
    | IPG-222135 (-G) | PG-13.5 | 6.1 - 11.9 | 35.6 | 20.3 | 8.9 | 28.7 |
    | IPG-22216 (-G) | PG-16 | 9.9 - 14 | 39.4 | 22.6 | 9.9 | 32.8 |
    | IPG-22219 (-G) | PG-19 | 11.9 - 15 | 40.1 | 23.6 | 9.9 | 32.3 |
    | IPG-22221 (-G) | PG-21 | 12.9 - 18 | 42.2 | 28.2 | 9.9 | 37.8 |
    | IPG-22225 (-G) | PG-25 | 15.0 - 19 | 43.2 | 29.5 | 10.9 | 38.9 |
    | IPG-22229 (-G) | PG-29 | 18.0 - 24.9 | 51.8 | 37.1 | 11.9 | 49.5 |
    | IPG-22236 (-G) | PG-36 | 22.1 - 32.0 | 58.9 | 47.0 | 13.5 | 64.3 |
    | IPG-22242 (-G) | PG-42 | 30.0 - 38.1 | 63.5 | 54.1 | 14.5 | 69.0 |
    | IPG-22248 (-G) | PG-48 | 34.0 - 43.9 | 62.7 | 58.9 | 14.0 | 75.2 |
    | IPG-22263 (-G) | PG-63 | 41.9 - 50.0 | 85.6 | 70.1 | 26.9 | 89.4 |
    其他特性:
    - 防护等级:IP66,可完全防止灰尘进入,且能抵御强烈的水喷射。
    - 颜色:黑色或灰色(后缀-G)。
    - 密封材料:丁腈橡胶垫圈。
    - 尺寸公差:所有尺寸±0.01 mm(±0.25 mm)。

    3. 产品特点和优势


    - 防水防尘:达到IP66标准,适合在恶劣环境中使用。
    - 多规格适用:提供多种螺纹尺寸,满足不同电缆直径的需求。
    - 高强度材料:采用尼龙制成,耐腐蚀、抗老化。
    - 易安装:设计简洁,安装方便。
    - 高可靠性:长时间稳定工作,保证电缆连接安全可靠。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制设备的电缆保护。
    - 机械设备中的电缆固定与防护。
    - 通讯基站的电缆密封。
    使用建议:
    - 在选择合适型号时,务必根据电缆直径和所需螺纹尺寸进行匹配。
    - 确保安装过程中电缆密封良好,避免水分和灰尘侵入。
    - 定期检查密封性能,必要时更换密封垫圈。

    5. 兼容性和支持


    - 该产品可以与各种标准尺寸的电缆及设备连接器兼容。
    - 生产商提供安装指南和技术支持服务,帮助用户正确使用和维护。

    6. 常见问题与解决方案


    问题1:安装时发现螺纹无法对准。
    - 解决办法:仔细检查螺纹尺寸是否匹配,必要时更换相应型号的电缆密封套。
    问题2:密封性能不佳。
    - 解决办法:确保安装时密封垫圈放置正确,无破损或污染。
    问题3:产品外观有瑕疵。
    - 解决办法:确认产品是否在运输过程中受损,如有问题请联系制造商。

    7. 总结和推荐


    该款尼龙电缆密封套在技术和性能上均表现出色,适用于各种工业场合,能够有效保障电缆的安全和稳定。鉴于其出色的防水防尘能力和广泛的应用范围,强烈推荐给需要在恶劣环境下使用电缆连接的企业和个人。
