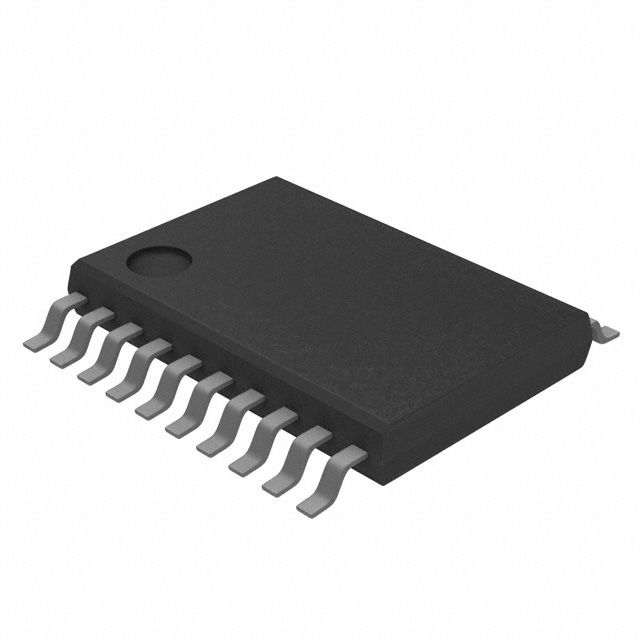

UM3308UK

产品分类: 电平转换器
产品描述: Voltage Level 非反相 1 8 1.2V 5.5V 100Mbps 双向 2.3V~5.5V 1.65V~3.6V TSSOP-20 贴片安装,黏合安装
供应商型号: 14M-UM3308UK TSSOP20
供应商: 云汉优选
标准整包数: 1
UNION SEMICONDUCTOR/上海英联电子 电平转换器 UM3308UK

UM3308UK概述


    产品简介


    UM3308是一款八通道双向电压电平转换器,具有自动方向感应和±15kV静电放电保护功能。它设计用于不同电压节点之间的低电压双向电平转换,适用于多种应用场景。UM3308系列包括不同的封装形式:CSP20 2.4×1.9、TSSOP20、QFN20 4.5×3.5和QFN20 3.0×3.0。主要功能包括双独立配置电源轨、支持宽电压范围的数据传输、自动感测输入输出端口状态以及强大的静电防护。

    技术参数


    - 供电范围:
    - A端口供电电压范围:1.2V至3.6V (VCCA≤VCCB)
    - B端口供电电压范围:1.65V至5.5V (VCCB)
    - 最大数据传输速率:
    - 20Mbps(全指定操作电压范围内)
    - 特定电压范围内高达100Mbps
    - 功耗:
    - 连续输出电流:±50mA
    - 持续通过VCCA、VCCB或GND的最大电流:±100mA
    - 绝对最大额定值:
    - VCCA供电电压范围:-0.5至+4.5V
    - VCCB供电电压范围:-0.5至+6.5V
    - 电气特性:
    - 最大输出电流:±50mA
    - 输入钳位电流:VI<0时,±50mA
    - 输出钳位电流:VO<0时,±50mA
    - 切换特性:
    - 传播延迟:最小值为0.9ns,最大值为15ns(具体值取决于输入输出电压)

    产品特点和优势


    - 宽电压范围支持:支持1.2V到3.6V(A端口)和1.65V到5.5V(B端口)之间的双向电压电平转换。
    - 高静电防护:具备±15kV的静电放电保护能力,显著提升了系统的可靠性和抗干扰能力。
    - 自动感应方向:无需外部方向控制信号,简化了系统设计和安装。
    - 低功耗:提供出色的能效表现,在保持高性能的同时降低了功耗。

    应用案例和使用建议


    UM3308非常适合用于低电压ASIC和较高电压系统之间进行数据通信的应用场景,例如手机座、便携式POS系统和便携式通信设备等。为了确保最佳性能,建议在使用时保持A端口的供电电压始终小于等于B端口的供电电压(VCCA≤VCCB)。在实际应用中,应当注意外部连接的拉拔电阻值不应低于50kΩ,以避免与芯片内部驱动器产生竞争。

    兼容性和支持


    UM3308的多封装形式(如CSP20、TSSOP20、QFN20等)使其在多种电路板设计中具有良好的兼容性。制造商提供了详尽的技术文档和相应的技术支持服务,帮助客户进行设计验证和故障排除。在生产过程中,厂商还提供了特定的包装和运输方式(如卷带式),确保产品在运输和储存期间的安全。

    常见问题与解决方案


    - 问题:如何在启动时防止出现数据冲突?
    解决办法:确保在启动过程中VCCA始终小于等于VCCB(VCCA≤VCCB)。
    - 问题:怎样保证输出处于高阻态(High Impedance)?
    解决办法:将OE引脚接地并通过一个拉低电阻实现,最小电阻值根据驱动器的电流输出能力确定。
    - 问题:在多电压系统中如何正确设置VCCA和VCCB?
    解决办法:参照技术手册中推荐的操作条件表设置电压,确保每个通道的数据输入和输出端子处于相同的状态(即同为VCCI或GND)。

    总结和推荐


    综上所述,UM3308是一款集多种优点于一身的八通道双向电压电平转换器。其宽电压范围支持、自动感应方向、高静电防护以及低功耗等特点使得它在多种应用场景中表现出色。对于需要在不同电压域间进行高效、可靠的双向数据传输的应用场合,UM3308无疑是一个值得推荐的选择。如果您正在寻找一个能够满足上述需求且具有强大兼容性的解决方案,UM3308将会是一个理想之选。

UM3308UK参数

参数
电压- VCCA 1.65V~3.6V
每个电路的通道数 8
数据速率 100Mbps
通道类型 双向
最大工作供电电压 5.5V
传播延迟时间 -
最小工作供电电压 1.2V
输出信号类型 -
输入信号类型 -
输出类型 非反相
电压- VCCB 2.3V~5.5V
转换器类型 Voltage Level
电路数量 1
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

UM3308UK厂商介绍

Union Semiconductor(优尼森半导体)是一家全球领先的半导体公司,专注于高性能模拟和混合信号集成电路的设计、制造和销售。公司的产品广泛应用于通信、工业、医疗、汽车和消费电子等领域。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片等,为各种电子设备提供稳定的电源解决方案。
2. 信号链:涵盖模数转换器(ADC)、数模转换器(DAC)、放大器和接口芯片等,用于信号的采集、处理和传输。
3. 接口和通信:包括以太网、USB、串行通信等接口芯片,以及无线通信芯片,满足不同通信需求。
4. 传感器:提供温度、湿度、压力等传感器芯片,用于环境监测和控制。

应用领域:
1. 通信:5G基站、数据中心、光通信等。
2. 工业:自动化控制、电机驱动、能源管理等。
3. 医疗:医疗设备、诊断仪器、患者监护等。
4. 汽车:车载信息娱乐、安全系统、电动动力系统等。
5. 消费电子:智能手机、平板电脑、智能家居等。

Union Semiconductor的优势:
1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的产品线,满足不同客户的需求。
3. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
4. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。

UM3308UK数据手册

厂牌 PDF简要描述 下载
UNION SEMICONDUCTOR/上海英联电子 电平转换器 UNION SEMICONDUCTOR/上海英联电子 UM3308UK UM3308UK数据手册

UM3308UK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.4
10+ ¥ 3.2
30+ ¥ 2.856
100+ ¥ 2.14
3000+ ¥ 2.06
9000+ ¥ 2
库存: 3000
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.4
