UM3204H

产品分类: 电平转换器
产品描述: Voltage Level 推挽式,漏极开路 1 4 24Mbps 双向 2.3V~5.5V 1.65V~3.6V CSP-12 贴片安装,黏合安装
供应商型号: MIK-UM3204H
供应商: 海外现货
标准整包数: 1
UNION SEMICONDUCTOR/上海英联电子 电平转换器 UM3204H

UM3204H概述


    产品简介


    UM3204 是一款4通道的双向电压电平转换器,专为开漏和推挽应用设计。该芯片能够实现在多电压系统中的数据传输,通过外部施加的电压 VCCA 和 VCCB 来设置逻辑电平。UM3204 可以将低电压侧的数据信号转换为高电压侧的数据信号,反之亦然。它特别适用于低电压ASIC和较高电压系统之间的数据交换,如智能卡读卡器、手机基座、便携式POS系统等应用。

    技术参数


    - 电源电压范围:VCCA: 1.65V至3.6V;VCCB: 2.3V至5.5V
    - 输入电压范围:A端口: -0.5V至4.5V;B端口: -0.5V至6.5V
    - 输出电压范围:A端口: -0.5V至4.5V;B端口: -0.5V至6.5V
    - 输出电流:±50mA
    - 钳位电流:输入钳位电流: -50mA;输出钳位电流: -50mA
    - 最大数据速率:24Mbps(推挽驱动);2Mbps(开漏驱动)
    - 引脚配置:CSP12 1.9×1.4,QFN14 3.5×3.5,TSSOP14,QFN12 1.7×2.0

    产品特点和优势


    - 多电压兼容性:支持1.65V至3.6V的A端口和2.3V至5.5V的B端口,适用范围广泛。
    - 双向转换能力:无需方向控制信号,即可实现数据的双向传输。
    - ESD保护:B端口提供±5kV的ESD保护。
    - 三态输出模式:可以通过OE引脚控制输出,降低功耗。
    - 内部电阻:每个端口提供内部10kΩ的上拉电阻。

    应用案例和使用建议


    - SPI/MICROWIRE/I2C总线转换:适用于需要不同电压级别的各种接口协议。
    - 便携设备:适用于智能手机、GPS等便携设备的通信接口。
    - POS系统:可以用于便携式POS系统的通信,提高灵活性。
    - 建议使用:在系统设计时应注意确保 VCCA ≤ VCCB,并合理选择合适的封装形式,根据具体的应用需求选择适合的封装。

    兼容性和支持


    - 封装选项:CSP12、QFN14、TSSOP14 和 QFN12 封装,适用于不同的应用场景。
    - 厂商支持:厂商提供全面的技术支持和售后维护服务。

    常见问题与解决方案


    - 问题1:如何正确连接 VCCA 和 VCCB?
    - 解答:确保 VCCA ≤ VCCB,在连接时优先启用 VCCA。

    - 问题2:如何实现低功耗模式?
    - 解答:通过将 OE 引脚置低来进入三态输出模式,从而减少功耗。

    总结和推荐


    UM3204 是一款高性能的双向电压电平转换器,适用于多种复杂的应用场景。它具备出色的多电压兼容性和双向转换能力,内部提供了ESD保护和上拉电阻,非常适合需要在多电压系统之间进行数据传输的设计。总体来看,UM3204 是一款值得推荐的产品,尤其适用于便携式设备和POS系统的通信接口设计。

UM3204H参数

参数
转换器类型 Voltage Level
最小工作供电电压 -
每个电路的通道数 4
通道类型 双向
电压- VCCA 1.65V~3.6V
传播延迟时间 -
最大工作供电电压 -
数据速率 24Mbps
输出信号类型 -
输入信号类型 -
输出类型 推挽式,漏极开路
电路数量 1
电压- VCCB 2.3V~5.5V

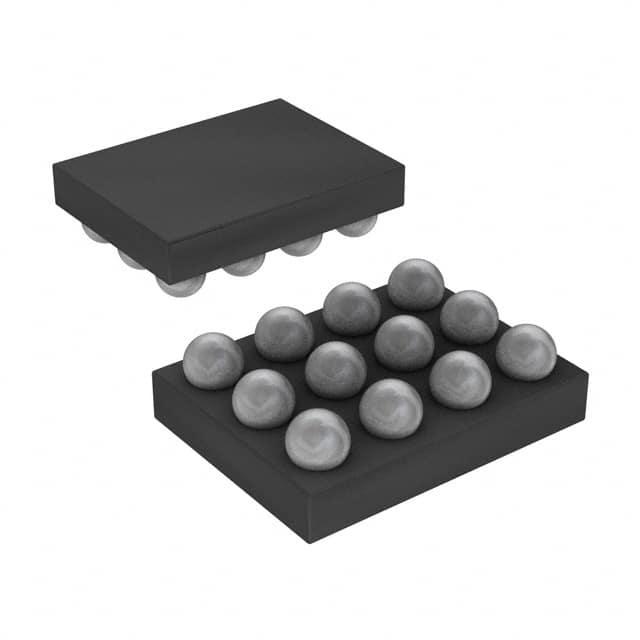

通用封装 CSP-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UM3204H厂商介绍

Union Semiconductor(优尼森半导体)是一家全球领先的半导体公司,专注于高性能模拟和混合信号集成电路的设计、制造和销售。公司的产品广泛应用于通信、工业、医疗、汽车和消费电子等领域。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片等,为各种电子设备提供稳定的电源解决方案。
2. 信号链:涵盖模数转换器(ADC)、数模转换器(DAC)、放大器和接口芯片等,用于信号的采集、处理和传输。
3. 接口和通信:包括以太网、USB、串行通信等接口芯片,以及无线通信芯片,满足不同通信需求。
4. 传感器:提供温度、湿度、压力等传感器芯片,用于环境监测和控制。

应用领域:
1. 通信:5G基站、数据中心、光通信等。
2. 工业:自动化控制、电机驱动、能源管理等。
3. 医疗:医疗设备、诊断仪器、患者监护等。
4. 汽车:车载信息娱乐、安全系统、电动动力系统等。
5. 消费电子:智能手机、平板电脑、智能家居等。

Union Semiconductor的优势:
1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的产品线,满足不同客户的需求。
3. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
4. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。

UM3204H数据手册

厂牌 PDF简要描述 下载
UNION SEMICONDUCTOR/上海英联电子 电平转换器 UNION SEMICONDUCTOR/上海英联电子 UM3204H UM3204H数据手册

UM3204H封装设计

查看详情并下载
Symbol
Footprint
3D Model
