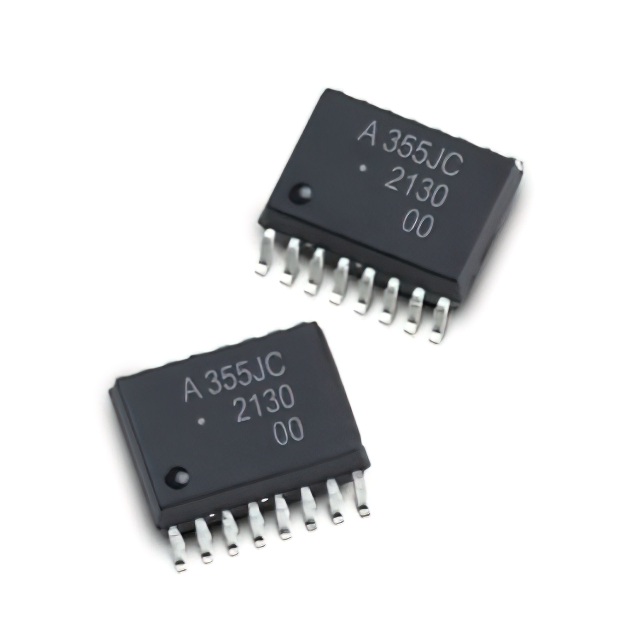

ACPL-355JC-500E

产品分类: 栅极电源驱动器
厂牌: BROADCOM
产品描述: 500ns 2 4.5V~5.5V, 15V~30V 4.5V~5.5V, 15V~30V Non-Inverting IGBT,SiC MOSFET 33ns 低压侧,高压侧 10A,10A SOIC-16 贴片安装,黏合安装
供应商型号: ACPL-355JC-500E
供应商: 国内现货
标准整包数: 1
BROADCOM 栅极电源驱动器 ACPL-355JC-500E

ACPL-355JC-500E概述

    Broadcom ACPL-355JC 智能栅极驱动光耦技术手册

    产品简介


    Broadcom 的 ACPL-355JC 是一款用于智能栅极驱动的光耦合器,最大峰值输出电流为10A。它专为直接驱动IGBT或SiC MOSFET设计,适用于电机控制和逆变器应用。该光耦具备高瞬时输出电流和宽工作电压范围,提供过流保护及功能安全报告,是一款全面且易于实现的栅极驱动光耦。

    技术参数


    以下是 ACPL-355JC 的关键技术和性能参数:
    - 峰值输出电流: 10A(最大值)
    - 传播延迟时间: 最大 140 ns
    - 对地电容隔离: VIORM = 2262 VPEAK,VISO = 5000 VRMS
    - 工作温度范围: -40°C 至 110°C
    - 供电电压范围: VDD2:15V 至 30V
    - 过流检测: 配置软关断
    - UVLO (欠压锁定): 带滞回
    - 共模抑制比 (CMR): 最小值 100 kV/μs(VCM = 1500V)
    - 封装: SO-16 表面贴装型,CTI > 600V,8.3mm 爬电距离和间距

    产品特点和优势


    - 高输出电流: ACPL-355JC 提供高达10A的最大峰值输出电流,适用于高功率应用。
    - 高速响应: 最大传播延迟仅为140ns,具有出色的时序偏移性能。
    - 功能安全报告: 支持过流故障反馈和欠压锁定状态反馈,确保系统安全。
    - 宽工作电压范围: 15V至30V的工作电压范围,增强了系统灵活性和稳定性。
    - 强抗扰能力: 具备100 kV/μs的最小共模抑制比,适合高压环境。
    - 紧凑封装: 小巧的SO-16表面贴装封装,便于集成到现有电路板设计中。

    应用案例和使用建议


    ACPL-355JC 主要应用于中等电压电机驱动、1500V太阳能逆变器和风力发电机以及静态无功发生器(SVG)/高压转换器(HVC)。在使用过程中,建议进行适当的负载和电源平面布局,以确保可靠的性能。

    兼容性和支持


    ACPL-355JC 已获得多家权威机构的安全认证,包括 UL/cUL 1577、IEC/EN/DIN EN 60747-5-5 等。制造商还提供详细的参考资料和技术支持,包括产品数据表和推荐的焊接曲线。

    常见问题与解决方案


    - Q: 如何处理静电放电(ESD)风险?
    - A: 在装配和处理过程中采取常规的静电预防措施,以防因静电损坏、降级或同时导致两者发生。

    - Q: 该组件是否适用于军事或航空航天应用?
    - A: 不适用。该组件不适用于军事或航空航天应用或环境。

    - Q: 输出峰值电流限制?
    - A: 最大脉冲宽度为1微秒,最大占空比为1%。外部电阻必须将输出限制在±10.0A的峰值电流范围内,并连接总负载大于2nF。

    总结和推荐


    综上所述,Broadcom ACPL-355JC 是一款高性能的智能栅极驱动光耦合器,适用于各种高功率电机控制和逆变器应用。其独特的设计提供了卓越的性能、安全性以及广泛的温度适应性。鉴于其高可靠性和多功能性,强烈推荐在相关应用场景中使用。

ACPL-355JC-500E参数

参数
下降时间 33ns
输入类型 Non-Inverting
通道类型 -
最大高压侧电压-自举 -
最大传播延迟时间 -
驱动配置 低压侧,高压侧
栅极类型 IGBT,SiC MOSFET
上升时间 500ns
驱动数量 2
电流 - 峰值输出(灌入,拉出) 10A,10A
逻辑电压 - VIL,VIH -
最小工作供电电压 4.5V~5.5V, 15V~30V
最大工作供电电压 4.5V~5.5V, 15V~30V
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ACPL-355JC-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-355JC-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM 栅极电源驱动器 BROADCOM ACPL-355JC-500E ACPL-355JC-500E数据手册

ACPL-355JC-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.4595
100+ ¥ 35.1543
850+ ¥ 33.7136
4250+ ¥ 33.1373
库存: 3576
起订量: 1 增量: 850
交货地:
最小起订量为:1
合计: ¥ 37.45
