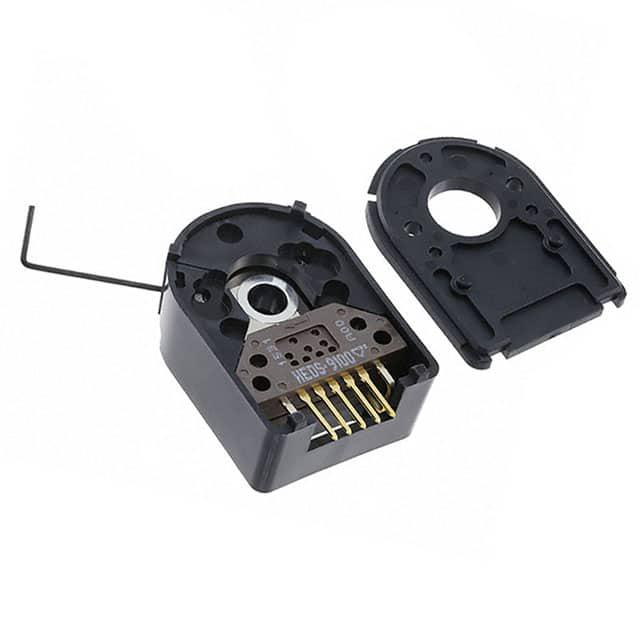

HEDS-5500#A12

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Broadcom 光电编码器, 5V 直流电源, 增量读数
供应商型号: ET-1161185
供应商: 海外现货
标准整包数: 1
BROADCOM 其他传感器 HEDS-5500#A12

HEDS-5500#A12概述


    产品简介


    HEDM-55xx/560x & HEDS-55xx/56xx
    HEDM-55xx/560x & HEDS-55xx/56xx 系列产品是一系列高性能、低成本的光学增量编码器。这些编码器具有高可靠性、高分辨率和易于组装的特点,适用于各种运动检测场合,特别适合于高产量的应用。

    技术参数


    主要技术规格:
    - 输出通道: 可选两通道正交输出及一个索引脉冲通道
    - 安装方式: 快速简易安装
    - 外部安装耳: 支持
    - 工作温度范围: -40°C 至 100°C
    - 电源电压: 单 5 V 供电
    - 信号兼容性: TTL 兼容
    - 标准分辨率: 96 至 1024 CPR(计数/转)
    - 接口: 0.025 英寸方型针脚,间距为 0.1 英寸
    - 信号处理电路: 集成电路包含多个光探测器和必要的信号处理电路
    - 存储温度范围: -40°C 至 100°C(HEDS 系列),-40°C 至 70°C(HEDM 系列)
    - 供电电压范围: -0.5 V 至 7 V
    - 最大供应电流: 57 mA
    - 最高频率: 100 kHz

    产品特点和优势


    - 快速组装: 仅需几秒钟即可完成安装。
    - 无信号调节需求: 用户无需手动调整信号,简化操作流程。
    - 可选索引脉冲通道: 提供额外的信息获取功能。
    - 低成本: 相比同类产品具有价格优势。
    - 高分辨率: 最高可达 1024 CPR,满足高精度需求。
    - 小巧尺寸: 适应不同应用环境。
    - 易于装配: 通过外部安装耳方便固定到不同电机上。
    - 低功耗: 低功耗设计适合长期运行。
    - 耐振动和冲击: 在严苛环境下表现优异。

    应用案例和使用建议


    应用场景:
    - 打印机和绘图仪: 用于精确的位置控制。
    - 磁带驱动器: 用于检测磁带位置。
    - 定位台: 用于精确定位。
    - 自动搬运系统: 实现自动化操作。
    - 医疗设备: 如CT扫描仪,MRI扫描仪等。
    使用建议:
    - 校准步骤: 按照手册中的步骤进行校准,确保精度。
    - 环境要求: 避免在极端温度下工作,特别是在超过100°C的高温环境中。
    - 电源管理: 使用5V电源,并注意拉高电阻以改善信号质量。
    - 安装: 在高振动环境下,考虑使用对齐销来保持准确性。
    - 维护: 定期检查并更换保护硅橡胶盖,特别是在灰尘较多的环境中。

    兼容性和支持


    - 兼容性: HEDS-550x 和 HEDS-560x 系列无需额外的上拉电阻,而 HEDS-554x 和 HEDM-5540 系列需要 2.7 kΩ 的上拉电阻。
    - 支持服务: 联系当地销售代表获取更多支持信息。

    常见问题与解决方案


    问题1:
    信号波动较大
    解决方案:
    - 检查接线是否有松动。
    - 更换上拉电阻为2.7 kΩ。
    - 确保电源电压稳定在5V。
    问题2:
    编码器输出不准确
    解决方案:
    - 重新校准编码器。
    - 检查安装是否正确,特别是码轮和电机轴之间的间隙。
    - 确保电机轴长符合要求。
    问题3:
    安装过程中出现对齐问题
    解决方案:
    - 使用指定的对齐销或者对齐工具进行校准。
    - 检查编码器安装孔的位置是否正确。

    总结和推荐


    综合评估:
    - 主要优点: 这些编码器以其易于安装、高分辨率和成本效益脱颖而出,非常适合高产量和高精度需求的应用场景。
    - 推荐使用: 推荐在打印机、绘图仪、磁带驱动器和精密机械等领域使用。尽管在安全关键应用中不推荐,但在其他非生命关键场合下表现出色。
    总体而言,HEDM-55xx/560x & HEDS-55xx/56xx 编码器是一款值得信赖的产品,能够满足大多数工业应用的需求。
