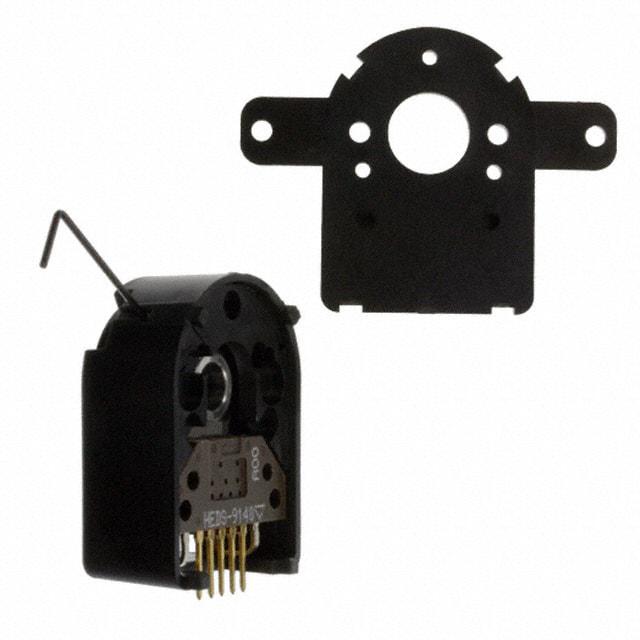

HEDS-5640#A06

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Optical Encoder Rotary Incremental Round with Slot Straight Digital Through Hole PC Pin 500CPR
供应商型号: ET-1654889
供应商: 海外现货
标准整包数: 1
BROADCOM 其他传感器 HEDS-5640#A06

HEDS-5640#A06概述

    HEDM-55xx/560x & HEDS-55xx/56xx:光学编码器技术手册

    1. 产品简介


    HEDM-55xx/560x 和 HEDS-55xx/56xx 系列光学编码器 是高性能低成本的两通道和三通道光电增量编码器,适用于需要高可靠性、高分辨率和快速组装的应用场景。这些编码器主要用于旋转运动的检测,并广泛应用于打印机、绘图仪、磁带驱动器、定位台和自动处理系统等领域。

    2. 技术参数


    - 工作温度范围:-40°C 至 100°C(HEDS 系列),-40°C 至 70°C(HEDM 5500/5600 系列),-40°C 至 85°C(HEDM 5540/5640 系列)
    - 供电电压:4.5 V 至 5.5 V
    - 输出电压:最高至 VCC
    - 输出电流:每通道最大 -1.0 mA 至 5 mA
    - 脉冲宽度误差:典型值为 10°e
    - 状态宽度误差:典型值为 10°e
    - 相位误差:典型值为 20°e
    - 位置误差:最大值为 40 min. of arc
    - 计数频率:可达 100 kHz
    - 信号输出:两通道正交输出和可选索引脉冲输出

    3. 产品特点和优势


    - 快速且易于组装:无需额外调整即可安装到电机上。
    - 低功耗设计:支持单 5V 供电,且内置信号处理电路简化了外部组件的需求。
    - 高分辨率:可达 1024 CPR。
    - 耐温性强:-40°C 至 100°C 的工作温度范围。
    - 兼容性:支持 TTL 电平输出,兼容大多数处理器和控制器。

    4. 应用案例和使用建议


    - 打印机:确保打印头的精确位置控制。
    - 绘图仪:实现准确的纸张步进控制。
    - 磁带驱动器:保障磁带读写头的精确位置控制。
    - 定位台:适合于各种精密仪器的定位应用。
    使用建议:
    - 对于高转速应用(如 30,000 RPM),应选择合适的拉线电阻以改善信号质量。
    - 装配时应遵循手册中的具体说明,确保轴向和径向公差在允许范围内。

    5. 兼容性和支持


    - 兼容性:支持 TTL 逻辑电平输入,与常见的处理器和控制器(如 HCTL-20xx 系列)兼容。
    - 支持和维护:请联系当地销售代表获取更多技术支持和维护信息。

    6. 常见问题与解决方案


    - 问题1:输出波形不稳定。
    - 解决方案:检查连接线路是否松动,确保所有连接点牢固。
    - 问题2:无法正确计数。
    - 解决方案:检查编码器安装的垂直度和对齐情况,确保电机轴与编码器轴保持一致。
    - 问题3:信号质量不佳。
    - 解决方案:添加 2.7kΩ 拉线电阻来提高信号质量,特别是在频率超过 100 kHz 时。

    7. 总结和推荐


    HEDM-55xx/560x 和 HEDS-55xx/56xx 系列光学编码器 具有高可靠性、高精度、易于安装等显著优势,特别适合用于批量生产和需要高速度、高精度控制的应用场景。强烈推荐在高精度运动控制系统中使用此系列产品。对于特殊的安全关键应用(如 ABS 制动系统),请咨询销售人员确认适用性。

HEDS-5640#A06参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

HEDS-5640#A06厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HEDS-5640#A06数据手册

厂牌 PDF简要描述 下载
BROADCOM 其他传感器 BROADCOM HEDS-5640#A06 HEDS-5640#A06数据手册

HEDS-5640#A06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 79.2113 ¥ 669.3353
5+ $ 68.1168 ¥ 575.5869
10+ $ 62.622 ¥ 529.1559
25+ $ 57.3868 ¥ 484.9182
50+ $ 53.676 ¥ 453.5622
100+ $ 50.2062 ¥ 424.242
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 669.33
