HCPL-316J-500E

产品分类: 栅极电源驱动器
厂牌: BROADCOM
产品描述: 博通 IGBT 门极驱动输出型光耦, HCPL-316J系列, 表面安装, 16针, SO封装
供应商型号: 31M-HCPL-316J-500E
供应商: 云汉优选
标准整包数: 1

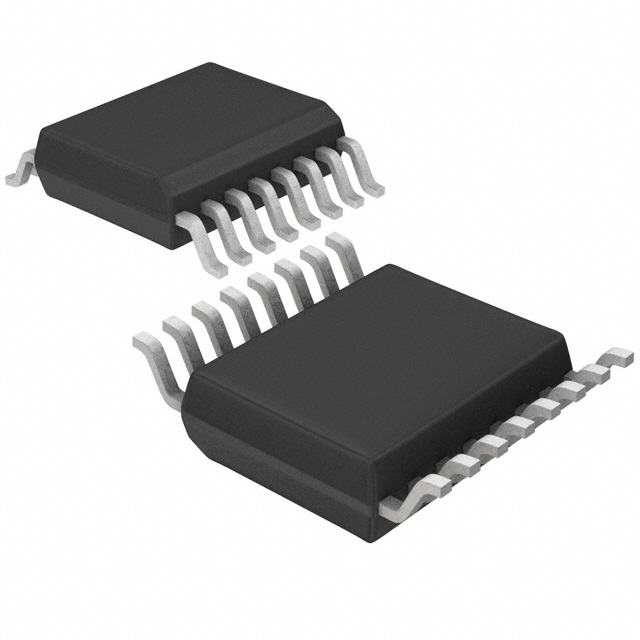

BROADCOM 栅极电源驱动器 HCPL-316J-500E

HCPL-316J-500E概述

    HCPL-316J Gate Drive Optocoupler 技术手册概述

    1. 产品简介


    HCPL-316J 是一款由Avago设计的高性能光耦合栅极驱动器,适用于工业电机控制和其他功率转换应用。它集成了高达150A、1200V的IGBT(绝缘栅双极晶体管)驱动功能,具备过电流保护、欠压锁定保护和失效安全保护,使得IGBT的保护更为紧凑、经济且易于实施。此外,该产品符合全球安全和监管要求,特别适合需要高可靠性、快速响应时间和精确保护的应用场合。

    2. 技术参数


    - 最大峰值输出电流:2.5A
    - 驱动能力:可驱动至150A, 1200V的IGBT
    - 隔离方式:光学隔离
    - 封装形式:SO-16封装
    - 输入兼容性:CMOS/TTL兼容
    - 开关速度:最大500ns
    - 工作电压范围:15V至30V
    - 工作温度范围:-40°C至+100°C
    - 共模抑制比:最小15kV/μs (VCM=1500V)
    - 认证标准:UL, CSA, IEC/EN/DIN EN 60747-5-5 (1414Vpeak 工作电压)

    3. 产品特点和优势


    - 智能保护:集成失饱和检测(VCE),欠压锁定保护(UVLO)及自动复位/关断功能,确保安全可靠。
    - 多功能配置:用户可以灵活配置为反相或非反相模式,支持软关断和故障状态反馈。
    - 高集成度:所有组件集成在一个SO-16封装内,简化了电路设计。
    - 高可靠性:提供多种保护措施,防止IGBT因过载或误操作而损坏。
    - 快速响应:内部高速光学链路降低了传播延迟,支持微控制器和IGBT之间的高效通信。

    4. 应用案例和使用建议


    典型应用:用于三相输入逆变器中作为IGBT的驱动和保护单元,特别是在工业电机控制领域。例如,在电动汽车充电站的逆变器中,HCPL-316J可以有效地保护IGBT免受短路和过载的影响。
    使用建议:
    - 确保输入和输出引脚之间的共模电压不超过设备的最大额定值。
    - 在使用过程中要避免静电放电(ESD)对器件造成损坏。
    - 考虑到设备可能面临的极端工作环境,应选用合适的散热措施。

    5. 兼容性和支持


    - 兼容性:该产品能够与大多数常见的微控制器直接接口,并且由于其光学隔离特性,适用于各种不同的电源系统。
    - 支持:厂商提供详尽的技术手册和数据表,确保用户在设计和调试阶段获得充分的支持。如果在使用中遇到问题,可以通过联系销售代表或授权分销商寻求帮助。

    6. 常见问题与解决方案


    - 问题1:如果检测到故障信号后设备未正常复位。
    - 解决方案:检查UVLO和DESAT功能是否已正确设置并启动。确保RESET引脚被适当复位。
    - 问题2:IGBT在高频开关时出现过热现象。
    - 解决方案:考虑使用更大功率的散热片或改善散热布局,同时确保总输出供应电压(VCC2 - VEE)在推荐范围内。

    7. 总结和推荐


    总结:HCPL-316J是一款高度集成且性能优越的IGBT驱动器,具有广泛的适用性和卓越的安全特性。通过提供完善的保护机制,该产品大大提高了系统的稳定性和可靠性。
    推荐:强烈推荐在工业自动化、电动汽车充电基础设施以及其他对IGBT驱动器有高要求的应用场合中使用HCPL-316J。凭借其出色的性能和灵活性,这款产品将成为许多工程师的理想选择。

HCPL-316J-500E参数

参数
电流 - 峰值输出(灌入,拉出) -
上升时间 500ns
栅极类型 -
输入类型 DC
最大工作供电电压 30V
最小工作供电电压 15V
驱动数量 -
逻辑电压 - VIL,VIH -
最大传播延迟时间 500ns,500ns
驱动配置 -
下降时间 500ns
通道类型 -
最大高压侧电压-自举 -
长*宽*高 10.31mm*7.49mm*3.51mm
通用封装 SO-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HCPL-316J-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-316J-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM 栅极电源驱动器 BROADCOM HCPL-316J-500E HCPL-316J-500E数据手册

HCPL-316J-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.1537
10+ ¥ 10.4601
30+ ¥ 9.4639
100+ ¥ 8.4677
500+ ¥ 8.0692
850+ ¥ 7.8899
1700+ ¥ 7.8202
库存: 3128
起订量: 1 增量: 850
交货地:
最小起订量为:1
合计: ¥ 12.15
