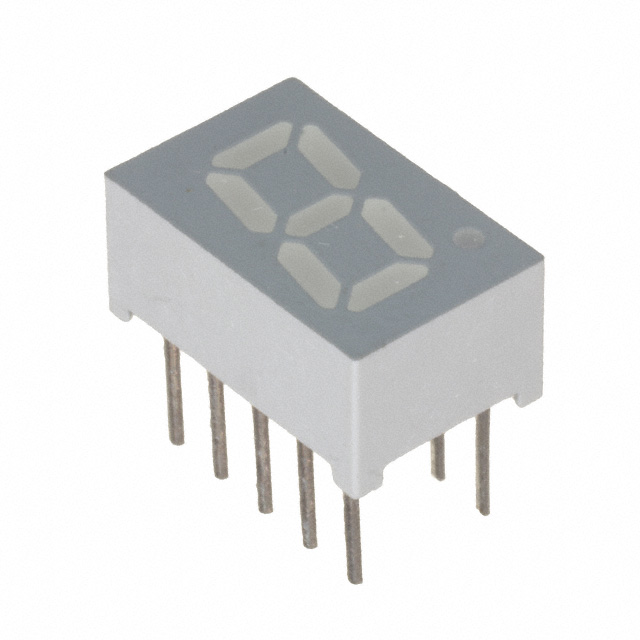

HDSP-211C

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: 7-Segment 红色 8mm 通孔安装 7mm(宽度)*11mm(高度)
供应商型号: AV-E-HDSP-211C
供应商: Avnet
标准整包数: 672
BROADCOM LED显示器件 HDSP-211C

HDSP-211C概述

    Broadcom HDSP-2xxx 八毫米超迷你七段显示器

    1. 产品简介


    Broadcom HDSP-2xxx 系列八毫米(0.31英寸)超迷你七段显示器是一款空间高效能产品,具备右侧行小数点设计,采用AlInGaP LED芯片技术。这些显示器可提供公共阳极或公共阴极两种类型,非常适合用于紧凑型应用场合。产品具有红色和绿色两种颜色选择,灰色/黑色表面设计提供了卓越的对比度,确保在各种环境下都能清晰可见。

    2. 技术参数


    - 尺寸:8毫米(0.31英寸)
    - 驱动电流:20毫安(20mA)
    - 峰值驱动电流:100毫安(100mA),占空比为10%,频率为1kHz
    - 功耗:52毫瓦(mW)
    - 工作温度范围:-35°C 至 +85°C
    - 存储温度范围:-35°C 至 +85°C
    - 正向电压:绿光2.08至2.60伏特(V),红光1.97至2.60伏特(V)
    - 反向电流:最大100微安(µA)
    - 显著波长:绿光568纳米(nm),红光630纳米(nm)
    - 峰值波长:绿光571纳米(nm),红光640纳米(nm)
    - 发光强度(每段平均):绿光6.5毫坎德拉(mcd),红光17毫坎德拉(mcd)

    3. 产品特点和优势


    - 紧凑型封装:8毫米的小尺寸使其适合于各种紧凑型设备中。
    - 均匀照明:每个段落的照明均匀一致,保证显示效果的一致性。
    - 色选择:提供红色和绿色两种颜色选择,适用于不同应用需求。
    - 灰黑表面:提供最佳对比度,确保即使在高光环境中也能清晰显示。
    - 右侧行小数点:独特的设计使得显示更清晰易读。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于电子计数器、时钟、仪表盘等需要小型化和高性能显示的应用。
    - 使用建议:
    - 在设计电路时需考虑整个正向电压范围(VF),以确保能够达到预期的驱动电流。
    - 尽量使用恒流驱动方式,以确保性能的一致性。
    - 避免在高湿度环境中快速变化的环境温度,以防结露影响设备性能。

    5. 兼容性和支持


    - 兼容性:与大多数现有的PCB设计兼容。
    - 支持:制造商提供详细的焊接和处理注意事项,确保用户正确安装和使用设备。

    6. 常见问题与解决方案


    - 问题:焊接过程中可能损坏设备。
    - 解决方案:使用专门的防静电焊接工具,并遵循推荐的焊接条件。
    - 问题:设备发光强度不一致。
    - 解决方案:选择相同批次的设备以减少差异,或者在应用时尽可能接近测试电流。

    7. 总结和推荐


    综上所述,Broadcom HDSP-2xxx 八毫米超迷你七段显示器在小巧设计和高可靠性的基础上,为用户提供了一种优秀的显示解决方案。其紧凑的设计、均匀的照明效果、丰富的颜色选择以及强大的性能使其在市场上具有显著的竞争优势。强烈推荐在需要高性能显示模块的项目中使用此产品。

HDSP-211C参数

参数
显示类型 7-Segment
分辨率(pixels) -
显示颜色 红色
显示模式 -
字符高度 8mm
背光颜色 -
接口方式 -
控制器类型 -
显示尺寸 -
触碰模式 -
视角 -
发光强度 -
显示宽度 -
字符宽度 -
显示高度 -
长*宽*高 7mm(宽度)*11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

HDSP-211C厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDSP-211C数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HDSP-211C HDSP-211C数据手册

HDSP-211C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
672+ $ 1.0105 ¥ 8.7914
1344+ $ 0.9283 ¥ 8.0759
2688+ $ 0.8155 ¥ 7.0948
7392+ $ 0.782 ¥ 6.8037
库存: 5376
起订量: 672 增量: 672
交货地:
最小起订量为:672
合计: ¥ 5907.82
