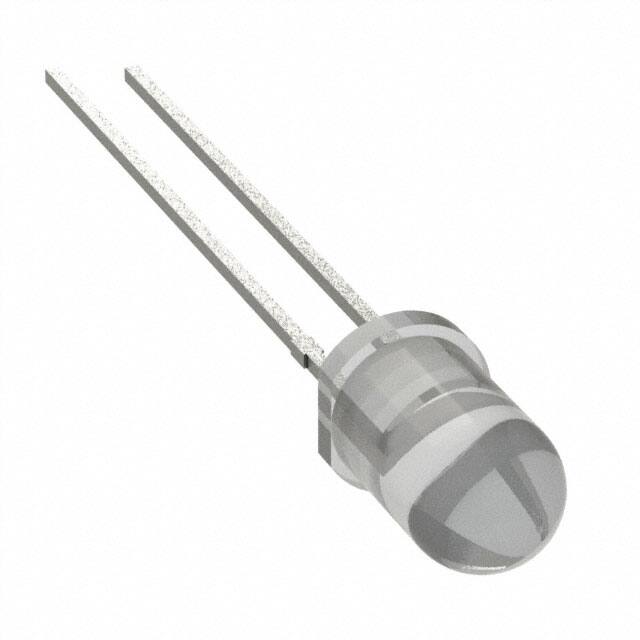

HLMP-EG2G-XZ0DD

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 634nm 23° 2.1V 20mA 圆形,带圆顶 透明 无色,红色 标准安装,通孔安装 5mm(长度)*8.91mm(高度)
供应商型号: AV-E-HLMP-EG2G-XZ0DD
供应商: Avnet
标准整包数: 2000
BROADCOM 发光二极管 HLMP-EG2G-XZ0DD

HLMP-EG2G-XZ0DD概述


    产品简介


    这些由高亮度铝镓磷化物(AlInGaP)技术制造的LED灯适用于多种户外环境。它们不仅提供出色的光线输出,保证在阳光直射下仍具有优秀的可读性,而且具有极其稳定的工作性能。通过精确的光学性能设计,这些LED灯具采用了高级光学级环氧树脂,具有优异的高温和高湿度抵抗力,特别适合用于户外标志和信号灯的应用场合。

    技术参数


    - 视场角:15°、23° 和 30°
    - 正向电流:最高 50 mA
    - 峰值正向电流:最高 100 mA(占空比 30%,频率 1 kHz)
    - 功耗:最大 120 mW
    - LED结温:最大 130°C
    - 操作温度范围:-40°C 至 +100°C
    - 储存温度范围:-40°C 至 +100°C
    - 正向电压:红光 1.8 V 至 2.4 V,琥珀色 1.8 V 至 2.4 V(IF = 20 mA)
    - 反向电压:5 V(IR = 100 μA)
    - 光效:红光 190 lm/W,琥珀色 490 lm/W
    - 热阻:240°C/W(LED结到引脚)
    - 波长:红光 618.0 nm 至 630.0 nm,琥珀色 584.5 nm 至 594.5 nm

    产品特点和优势


    这些LED灯具备多项显著优势:
    - 卓越的户外环境适应能力:适用于交通管理、太阳能指示牌、商业广告等多种户外应用。
    - 兼容自动插入PCB板:提高生产效率。
    - 高亮度材料:确保在各种环境下都有良好的可见度。
    - 优越的抗湿性能:适合户外恶劣条件。
    - 多种色温选择:提供了红光和琥珀光两种选项,方便用户根据不同需求进行选择。

    应用案例和使用建议


    - 交通管理:用于交通信号灯、行人信号灯、工作区域警告灯和可变信息标志。
    - 太阳能指示牌:适合需要长期暴露于太阳下的场景。
    - 商业户外广告:用于标识和招牌。
    使用建议:
    - 确保适当的焊接条件,避免过度热应力损坏LED。
    - 将PCB冷却至室温后再进行处理。
    - 建议先焊接表面贴装组件,再进行通孔LED的安装。
    - 推荐的PCB插针孔直径与LED引脚尺寸匹配。

    兼容性和支持


    这些LED灯可与其他同类电子元器件良好配合,且厂商提供全面的支持和维护服务。详细的设备选型指南、焊锡参数建议及兼容性信息请参考相应的产品文档。

    常见问题与解决方案


    1. 如何正确焊接以避免LED损坏?
    - 确保焊接温度不高于260°C,焊接时间不超过5秒。采用符合推荐条件的焊料(如Sn63或SAC305),并保持良好的接地以防止静电损坏。
    2. 焊接后如何避免机械应力对LED的影响?
    - 焊接过程中,尽量减少对引脚的切割和手动调整,推荐使用专业工具来准确形成和切割引脚。焊接完成后,建议让PCB完全冷却再进行后续操作。
    3. 如何选择正确的颜色和强度范围?
    - 参考产品数据表中的《颜色强度限制表》,根据具体应用需求选择合适的颜色(红光或琥珀光)和亮度等级。

    总结和推荐


    综上所述,这些高亮度AlInGaP LED灯凭借其出色的户外环境适应能力、优良的性能和广泛的应用范围,是市场上值得推荐的产品。无论是用于交通管理、太阳能指示牌还是商业户外广告,这些LED灯都能提供可靠的照明效果,确保在任何情况下都有优异的表现。因此,我们强烈推荐使用这些LED灯来满足各种户外照明需求。

HLMP-EG2G-XZ0DD参数

参数
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 634nm
测试电流 20mA
显示颜色 无色,红色
视角 23°
透镜类型 透明
长*宽*高 5mm(长度)*8.91mm(高度)
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装

HLMP-EG2G-XZ0DD厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-EG2G-XZ0DD数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-EG2G-XZ0DD HLMP-EG2G-XZ0DD数据手册

HLMP-EG2G-XZ0DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3288 ¥ 2.8601
6000+ $ 0.3261 ¥ 2.8372
20000+ $ 0.3235 ¥ 2.8144
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 5720.2
