首页  >  产品百科  >  HDSP-F511

HDSP-F511

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: 3.5mcd 7-Segment 0.4in 绿色 5.59mm 10.16mm 10.16mm 10.16mm DIP-10 通孔安装 6.36mm*9.79mm*12.9mm
供应商型号: 3677104
供应商: 海外现货
标准整包数: 1

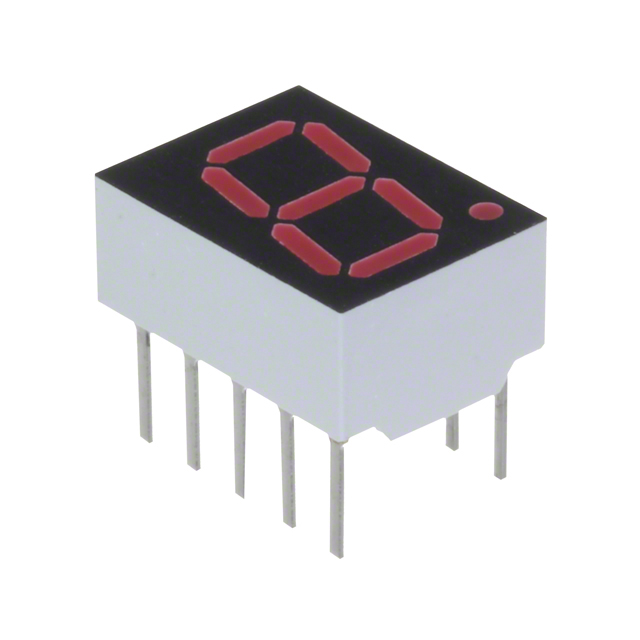

BROADCOM LED显示器件 HDSP-F511

HDSP-F511概述


    产品简介


    这些七段显示器采用工业标准尺寸封装,具有引脚布局一致的特点。它们可用于多种应用,包括家用电器、电视信道指示器、CATV转换器、游戏机和销售终端。产品提供黑色表面和有色环氧树脂,并且可以根据需要选择不同的字符大小和颜色。这款系列的七段显示器具有灵活的设计选择,既可作为共阴极也可作为共阳极使用,且提供单个数字和两个数字的版本。

    技术参数


    机械选项
    - 00:无机械选项
    最大电流
    - 每段或DP的平均功率:37(AlGaAs红)、105(高效率红)、105(橙色)
    - 每段或DP的峰值正向电流:45(AlGaAs红)、90(高效率红)、90(橙色)
    - 每段或DP的直流正向电流:15(AlGaAs红)、30(高效率红)、30(橙色)
    温度范围
    - 工作温度范围:-20°C至+100°C(AlGaAs红)、-40°C至+100°C(高效率红、橙色)
    - 存储温度范围:-55°C至+100°C
    光学参数
    - 光照强度(典型值):
    - AlGaAs红:315μcd(IF=1mA)、3600μcd(IF=5mA)
    - 高效率红:360μcd(IF=5mA)、5390μcd(IF=20mA)
    - 橙色:700μcd(IF=5mA)、1030μcd(IF=10mA)
    - 绿色:860μcd(IF=10mA)、3000μcd(IF=20mA)
    绝对最大额定值
    - 每段或DP的反向电压:3.0V
    - 波峰焊接温度(3秒):250°C(距体下方1.60mm)

    产品特点和优势


    1. 外观优越:均匀照明,±50°视角。
    2. 设计灵活性:可以选择共阴极或共阳极配置,支持单个数字和双数字版本。
    3. 分类亮度:按照亮度进行分类,保证均匀显示。
    4. 优异的长字符串多路复用性能:适合长字符显示。

    应用案例和使用建议


    这类七段显示器适用于各种应用,例如家用电器、电视信道指示器、CATV转换器、游戏机和销售终端。使用时,需要注意以下几点:
    1. 选择合适的颜色和亮度:根据具体应用选择适当的颜色和亮度等级。
    2. 遵守温度限制:确保工作温度在规定范围内,避免过热导致损坏。
    3. 注意反向电压:确保电源反向电压不超过3.0V,以防止击穿。

    兼容性和支持


    该系列产品与多种工业标准接口兼容。如需更多信息和支持,请联系您最近的Avago代表。

    常见问题与解决方案


    问题1:如何确保长期使用中亮度保持稳定?
    解决方案:选择适当的电压和电流值,并确保工作温度在规定的范围内,以避免过度发热。
    问题2:如何提高对比度?
    解决方案:可以参考应用笔记1015了解对比度增强方法。

    总结和推荐


    这些七段显示器在许多应用中表现出色,提供了多种颜色选择和高亮度,使得它们非常适合用于需要清晰可见的场合。考虑到其优越的设计灵活性、出色的性能和易于集成的特点,强烈推荐使用这些显示器。

HDSP-F511参数

参数
背光颜色 -
显示模式 -
显示颜色 绿色
视角 -
触碰模式 -
控制器类型 -
显示宽度 5.59mm
显示尺寸 0.4in
字符宽度 10.16mm
发光强度 3.5mcd
接口方式 -
字符高度 10.16mm
分辨率(pixels) -
显示类型 7-Segment
显示高度 10.16mm
长*宽*高 6.36mm*9.79mm*12.9mm
通用封装 DIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装

HDSP-F511厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDSP-F511数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HDSP-F511 HDSP-F511数据手册

HDSP-F511封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.1117
10+ ¥ 18.3766
25+ ¥ 17.6416
50+ ¥ 16.4655
100+ ¥ 16.1714
500+ ¥ 16.1714
库存: 28
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.11
