首页  >  产品百科  >  HSMM-C170

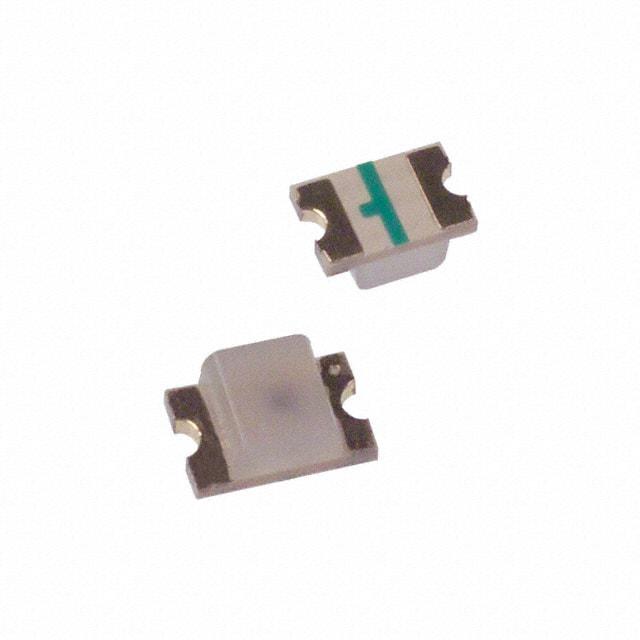

HSMM-C170

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 525nm 170° 3.3V 20mA 带平顶,矩形 散射 绿色 0805 贴片安装 2mm*1.25mm*800μm
供应商型号: 2497369
供应商: 海外现货
标准整包数: 4000
BROADCOM 发光二极管 HSMM-C170

HSMM-C170概述

    高性能表面贴装芯片型LED:技术手册概览
    本文将深入探讨一款高性能的表面贴装芯片型LED(High Performance ChipLED),涵盖产品类型、技术规格、应用领域及其独特的功能和优势。通过详细的技术参数、产品特点、应用案例以及兼容性说明,为电子元件设计者和工程师提供全面的参考信息。

    1. 产品简介


    这款芯片型LED利用了铝铟镓磷(Aluminum Indium Gallium Phosphide, AlInGaP)材料技术,具有高亮度、小型化及行业标准封装等特点。它可应用于LCD背光、按键背光、面板指示、符号指示、微型显示器及小信息板标识等领域。

    2. 技术参数


    | 参数 | 典型值 | 最大值 | 备注 |
    ||
    | 直流正向电流(IF) | 25 mA | 25 mA
    | 功率耗散(PD) | 60 mW | 60 mW
    | 反向电压(VR) | 5 V | 5 V
    | LED结温(Tj) | 95°C | 95°C
    | 工作温度范围(Ta) | -40°C 到 +85°C
    | 储存温度范围(Ts) | -40°C 到 +85°C
    | 焊接温度 | 请参照焊接曲线图 (Figure 7 & 8)
    光学特性方面,该产品在不同驱动电流下的发光强度、波长峰值及半宽度值如下:
    | 参数 | 典型值 | 备注 |
    |
    | 发光强度(Iv) | 90-95 mcd
    | 波长峰值(λp) | 592/605/626/631 nm | 依据颜色而定 |
    | 半宽度(Δ1/2) | 130/170/130/130 度 | 依据颜色而定 |
    | 光效(η) | 370-480 lm/W | 依据颜色而定 |
    电气特性方面,该产品的正向电压(VF)、反向击穿电压(VR)及电容值如下:
    | 参数 | 典型值 | 备注 |
    |
    | 正向电压(VF) | 1.9-2.4 V
    | 反向击穿电压(VR) | 5 V
    | 电容(C) | 45 pF | VF=0, f=1 MHz时 |

    3. 产品特点和优势


    - 高亮度:采用AlInGaP材料,保证在各种电流条件下产生明亮光线。
    - 小巧轻便:提供了三种不同的尺寸选择,适用于各种紧凑的设计需求。
    - 多种颜色选择:提供红、橙、琥珀三种颜色版本,适应不同应用场景。
    - 易于处理:右角安装版本适合液晶背光,直射型适合用于按键背光或面板照明。
    - 防水防尘:经过IP67认证,确保在恶劣环境中依然可靠运行。
    - 红外焊接兼容:适用于常见的回流焊工艺。

    4. 应用案例和使用建议


    - LCD背光:由于其右角安装方式,非常适合用于LCD屏幕背光,提供均匀的照明效果。
    - 按键背光:直射型安装方便,有助于提高按键的识别度和夜间操作体验。
    - 标志标识:其高亮度及颜色多样性,使得其成为各种标识和小信息板的理想选择。
    使用建议:
    - 在焊接前确保电路板处于低温状态,防止高温损害LED。
    - 尽量避免长时间暴露在极端环境下,如高温或高湿度环境。
    - 在焊接过程中采用适当的保护措施,防止静电损伤。

    5. 兼容性和支持


    该款LED与红外回流焊工艺兼容,可广泛应用于各类电子设备。厂商提供详细的焊接曲线图及相关焊接指南(见Figure 7和Figure 8)。此外,还提供配套的存储条件和烘烤要求以确保产品质量。

    6. 常见问题与解决方案


    - Q: LED焊接后出现空洞怎么办?
    A: 检查焊接参数,确保回流焊接温度符合规范(见Figure 7和Figure 8)。
    - Q: LED不亮怎么办?
    A: 确认供电电压正确且无短路现象;检查LED是否在存放过程中受潮。
    - Q: LED色差较大怎么办?
    A: 请核对所选LED是否属于同一批次,色差大可能是因为不同批次间的轻微差异所致。

    7. 总结和推荐


    该款高性能表面贴装芯片型LED凭借其高亮度、多色选择及优异的电气性能,在多种应用场景下表现出色。无论是作为液晶显示屏的背光源还是装饰灯,都展现出卓越的性能。综合考虑以上因素,我们强烈推荐该产品用于电子设备的设计与开发中。

HSMM-C170参数

参数
测试电流 20mA
显示颜色 绿色
视角 170°
透镜类型 散射
Vf-正向电压 3.3V
透镜形状 带平顶,矩形
波长 525nm
长*宽*高 2mm*1.25mm*800μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HSMM-C170厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMM-C170数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMM-C170 HSMM-C170数据手册

HSMM-C170封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 4.2348
12000+ ¥ 4.2348
库存: 11400
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 16939.2
