首页  >  产品百科  >  HDSP-H101

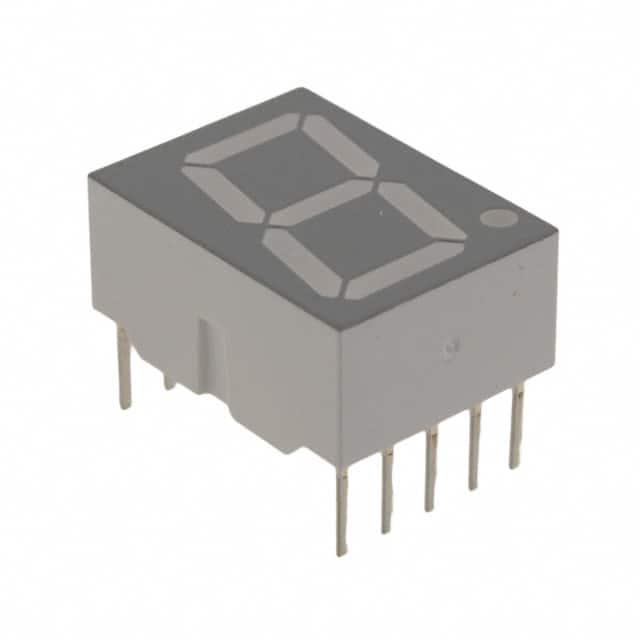

HDSP-H101

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: Broadcom 1位LED数码管, 红光, 通孔安装
供应商型号: ET-1003298
供应商: 海外现货
标准整包数: 1
BROADCOM LED显示器件 HDSP-H101

HDSP-H101概述

    高亮显示七段显示器HDSP系列技术手册

    产品简介


    HDSP系列低电流七段显示器是专为低功耗应用设计的。这些显示器经过测试和选择,以确保在低电流下的表现卓越,每个段落的亮度匹配度极高,最低驱动电流可以达到1毫安(mA)每段。这些显示器提供了多种尺寸和颜色选项,标准电流型和高亮环境型设计可供选择。标准电流型适合大多数应用场合,而高亮环境型则适用于阳光直射或长串显示器的情况。此系列包括HDSP-335x系列、HDSP-555x系列、HDSP-751x系列、HDSP-A10x系列、HDSP-A80x系列、HDSP-A90x系列、HDSP-E10x系列、HDSP-F10x系列、HDSP-G10x系列、HDSP-H10x系列、HDSP-K12x和K70x系列以及HDSP-N10x系列。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 平均功率消耗/段落 | 37 | 52 | 64 | mW
    | 峰值正向电流/段落 | - | 45 | - | mA
    | 直流正向电流/段落 | 15[1] | 15[2] | - | mA
    | 工作温度范围 | -20到+100 | -40到+100 | °C
    | 存储温度范围 | -55到+100 | - | °C
    | 反向电压/段落 | - | 3.0 | - | V
    | 焊接温度 | - | 250 | - | °C | 3秒焊接,1.6mm高度 |

    产品特点和优势


    HDSP系列低电流七段显示器具有以下特点和优势:
    - 低功耗:通过最小1mA的驱动电流实现极低的能耗,适用于对电源效率有严格要求的应用场景。
    - 行业标准尺寸:提供多种标准尺寸(7.6mm、10mm、10.9mm、14.2mm和20mm),适合各种设计需求。
    - 色选自由:提供AlGaAs红光、高效红光(HER)、黄光、绿光等多种颜色选择。
    - 卓越外观:均匀照亮的段落、±50°的视角角度确保了良好的视觉效果。
    - 设计灵活性:可以选择共阴极或共阳极、单双数码管、左右小数点等功能,满足不同应用需求。
    - 均匀亮度:段落间的亮度一致,确保显示效果的一致性。

    应用案例和使用建议


    这些显示器广泛应用于各种需要数字显示的场合,如家用电器、仪表盘、工业控制面板等。例如,在家用电器中,HDSP系列显示器可以用在微波炉、空调、洗衣机等设备上,清晰显示时间、温度、运行状态等信息。在工业控制面板中,显示器可以用于显示各种传感器的数据。在实际使用中,应注意尽量避免在高温环境下长时间使用,以延长显示器的寿命。

    兼容性和支持


    HDSP系列显示器具有良好的兼容性,可以与其他标准接口的电路板轻松连接。此外,制造商提供了详尽的技术支持,用户可以通过官方网站获取产品信息、分销商列表及技术支持文档。

    常见问题与解决方案


    1. 问题:显示器在高温环境下出现亮度下降。
    - 解决方案:适当降低驱动电流,确保不超过绝对最大额定值。
    2. 问题:显示器无法正常点亮。
    - 解决方案:检查电路连接是否正确,确认输入信号的电压和电流是否符合要求。
    3. 问题:显示器显示亮度不均匀。
    - 解决方案:更换新的显示器,检查是否是因某个段落损坏导致的不均匀亮度。

    总结和推荐


    HDSP系列低电流七段显示器以其低功耗、卓越外观和设计灵活性成为市场上一款值得信赖的产品。特别是对于需要在低功耗环境中工作的应用场合,HDSP系列显示器是一个非常不错的选择。我们强烈推荐这些显示器用于各种需要清晰显示的应用中。

HDSP-H101参数

参数
视角 -
背光颜色 -
显示尺寸 0.56in
显示高度 14.22mm
发光强度 4.2mcd
显示类型 7-Segment
触碰模式 -
控制器类型 -
显示模式 -
字符宽度 14.2mm
分辨率(pixels) -
显示颜色 红色
字符高度 14.22mm
接口方式 -
显示宽度 7.8mm
长*宽*高 8mm*12.57mm*17.02mm
通用封装 DIP-10
安装方式 通孔安装
零件状态 在售
包装方式 管装

HDSP-H101厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDSP-H101数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HDSP-H101 HDSP-H101数据手册

HDSP-H101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5593 ¥ 55.426
10+ $ 4.9495 ¥ 41.8236
25+ $ 3.4318 ¥ 28.9987
50+ $ 3.2581 ¥ 27.5305
100+ $ 2.9742 ¥ 25.1316
500+ $ 2.4369 ¥ 20.592
库存: 1328
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.42
