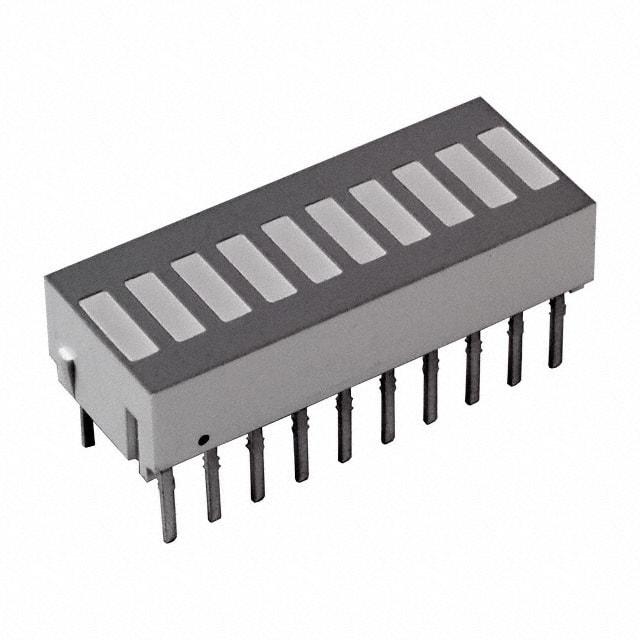

HLCP-J100

产品分类: 光学仪器
厂牌: BROADCOM
产品描述: LED Light Bar Uni-Color Red 645nm 20-Pin
供应商型号: 1003267
供应商: 海外现货
标准整包数: 1
BROADCOM 光学仪器 HLCP-J100

HLCP-J100概述

    高亮度10元素条形图阵列技术手册

    1. 产品简介


    本产品为HDSP-4830/4840/4850和HLCP-J100高亮度LED条形图阵列,采用十段LED组合设计,特别适用于工业控制、仪器仪表、办公设备、计算机外围设备及消费电子产品等领域。这些条形图阵列主要用于以易于识别的方式显示信息,它们通过堆叠设计能够显示长串的数据信息。

    2. 技术参数


    以下是产品的详细技术规格和性能参数:
    | 参数 | HDSP-4830 | HDSP-4840 | HDSP-4850 | HLCP-J100 |

    | 平均功率耗散(每LED) | 87 mW | 50 mW | 105 mW | 37 mW |
    | 峰值正向电流(每LED) | 90 mA | 60 mA | 90 mA | 45 mA |
    | 直流正向电流(每LED) | 30 mA | 20 mA | 30 mA | 15 mA |
    | 工作温度范围 | -40°C to +85°C | -20°C to +85°C | -20°C to +100°C | -40°C to +85°C |
    | 存储温度范围 | -40°C to +85°C | -55°C to +100°C | -55°C to +100°C | -40°C to +85°C |
    | 反向电压(每LED) | 3.0 V | 3.0 V | 3.0 V | 5.0 V |
    | 正向电压(每LED) | 2.1 V | 2.2 V | 2.1 V | 1.6 V |
    注:这些LED阵列经过颜色分类,其中HDSP-4832/4836是多色阵列,包含高效红色、黄色和高性能绿色LED。

    3. 产品特点和优势


    - 多色定制能力:可以根据需要配置不同颜色的LED。
    - 匹配LED:确保均匀外观,解决了独立LED存在的对齐、强度和颜色匹配问题。
    - 端子堆叠:可以方便地显示大量信息。
    - 低轮廓封装:适合紧凑空间应用。
    - 高对比度:高开关对比度,保证每个段之间的区分度。
    - 宽视角:具有良好的可视角度。
    - 低电流操作:例如HLCP-J100在1mA驱动电流下典型亮度为1.0 mcd。

    4. 应用案例和使用建议


    - 工业控制:用于机器状态监控,如生产线上设备的运行状态指示。
    - 仪器仪表:在精密仪器中用作数值显示。
    - 办公设备:例如打印机的工作状态指示。
    - 消费产品:家用电器如洗衣机的运行状态显示。
    使用建议:由于多色阵列中各颜色的正向电压不同,选择合适的电流限制电阻非常重要,以确保LED的正常工作。

    5. 兼容性和支持


    这些LED阵列可与多种控制电路和系统集成。厂商提供技术支持,包括焊接工艺指南等。

    6. 常见问题与解决方案


    - 问题1:电流过大导致LED烧毁。
    - 解决方案:使用合适的电流限制电阻。
    - 问题2:亮度不足。
    - 解决方案:检查电流是否符合要求,并调整相关参数。
    - 问题3:颜色不一致。
    - 解决方案:更换颜色分类一致的LED或进行校准。

    7. 总结和推荐


    总体而言,HDSP-4830/4840/4850和HLCP-J100高亮度LED条形图阵列在各类应用中表现优秀。这些阵列提供了良好的颜色一致性、高亮度和广泛的适用性。对于需要显示大量数据信息且空间受限的应用场合,这些产品是理想的选择。因此,强烈推荐使用这些高质量的LED条形图阵列。

HLCP-J100参数

参数
长*宽*高 25.4mm*10.16mm*10.2mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLCP-J100厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLCP-J100数据手册

厂牌 PDF简要描述 下载
BROADCOM 光学仪器 BROADCOM HLCP-J100 HLCP-J100数据手册

HLCP-J100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.8438
10+ ¥ 37.29
25+ ¥ 34.804
50+ ¥ 34.1825
100+ ¥ 33.561
500+ ¥ 33.561
库存: 3004
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 38.84
直接购买
加入购物车
