HLMP-2720

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: 20mcd 黄色 通孔安装 8.89mm(长度)
供应商型号: AV-E-HLMP-2720
供应商: Avnet
标准整包数: 160

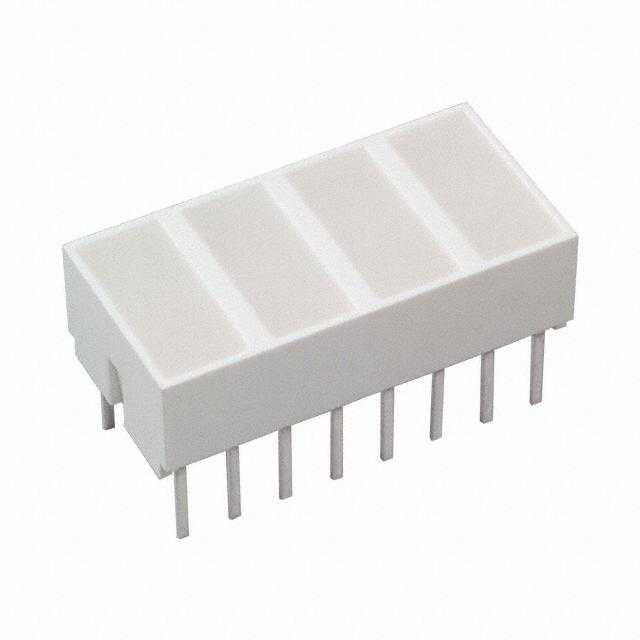

BROADCOM LED显示器件 HLMP-2720

HLMP-2720概述

    HLCP-X100 和 HLMP-2XXX 系列光条:电子元器件的技术手册

    1. 产品简介


    HLCP-X100 和 HLMP-2XXX 系列光条是矩形光源,适用于需要大面积明亮光源的各种应用。这些光条采用单行和双行封装,包含单一或分段发光区域。HLCP-X100 系列使用双异质结铝镓砷 (AlGaAs) 制成,而 HLMP-2XXX 系列的黄色和绿色部分则通过在砷化镓磷化物 (GaAsP) 外延层上扩散 pn 结合而成,绿色部分则采用液相生长的砷化镓外延层。这些光条具备多种颜色选择,包括红色、黄色、绿色及双色组合(红色/黄色或红色/绿色)。

    2. 技术参数


    - 平均功率耗散:AlGaAs 红色 HLCP-X100 系列为 37 mW;高效率红色 HLMP-2300/2600/29XX 系列为 135 mW;黄色 HLMP-2400/2700/2950 系列为 85 mW;绿色 HLMP-2500/2800/2965 系列为 135 mW。
    - 峰值正向电流:HLCP-X100 系列为 45 mA;HLMP-2XXX 系列为 90 mA。
    - 正向电压:HLCP-X100 系列为 1.8 - 2.2 V;HLMP-2XXX 系列为 2.0 - 2.6 V。
    - 反向击穿电压:5 V 或 6 V。
    - 工作温度范围:-20°C 至 +100°C。
    - 热阻:对于单个 LED,热阻为 150°C/W。

    3. 产品特点和优势


    - 大型均匀发光区域:确保光源亮度一致。
    - 多种颜色选择:包括红色、黄色、绿色和双色。
    - 高对比度的开闭状态:有助于清晰显示信息。
    - 可堆叠:适合 X-Y 方向堆叠安装。
    - 适用于面板和标志安装:方便集成到现有系统中。

    4. 应用案例和使用建议


    - 商业机器消息公告器:用于业务机器的消息通知和指示。
    - 电信指示器:用于通信设备的状态显示。
    - 前面板过程状态指示器:可用于各种机械设备的实时监控。
    - PC 板标识符:便于识别不同电路板。
    - 条形图:适合制作动态显示的条形图。
    使用建议:
    - 散热设计:确保良好的散热措施,以避免过热。
    - 电源管理:适当调整电源,确保电流不超过最大允许值。
    - 清洁方法:推荐使用特定的溶剂进行清洁,如氟利昂和酒精混合物,避免使用腐蚀性物质。

    5. 兼容性和支持


    这些光条与标准的电子元件和设备兼容,厂商提供技术支持和维护服务,可以联系当地的 Avago 代表获取详细信息。

    6. 常见问题与解决方案


    - Q: 如何防止过热?
    - A: 使用散热片或散热风扇来增强散热效果。

    - Q: 如何计算所需的电流限制电阻值?
    - A: 参考电压和电流图表(如图 4 和图 9),根据 LED 的电压降和所需的工作电流计算出所需的电阻值。
    - Q: 如何处理灰尘或污垢?
    - A: 推荐使用专门的溶剂,如氟利昂和酒精混合物,或者温和的水基清洁剂进行清洁。

    7. 总结和推荐


    总体而言,HLCP-X100 和 HLMP-2XXX 系列光条在大功率应用中表现出色,具有优异的光学特性和多种颜色选择,适用于多种工业和商业场景。强烈推荐用于需要可靠、稳定光源的场合,特别是在需要高质量指示和显示的应用中。
    欲了解更多信息和购买,请访问 [Avago 官方网站](http://www.avagotech.com)。

HLMP-2720参数

参数
显示类型 -
显示高度 -
背光颜色 -
视角 -
分辨率(pixels) -
显示颜色 黄色
接口方式 -
显示宽度 -
字符高度 -
显示模式 -
显示尺寸 -
触碰模式 -
发光强度 20mcd
控制器类型 -
字符宽度 -
长*宽*高 8.89mm(长度)
安装方式 通孔安装
零件状态 在售

HLMP-2720厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-2720数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HLMP-2720 HLMP-2720数据手册

HLMP-2720封装设计

查看详情并下载
Symbol
Footprint
3D Model
