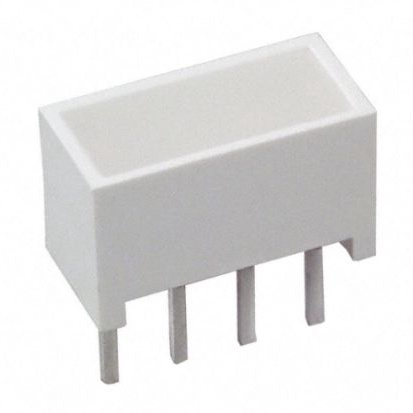

HLCP-A100-BC000

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: BroadcomLED数码管, 红光, 通孔安装
供应商型号: HLCP-A100-BC000
供应商: 期货订购
标准整包数: 1
BROADCOM 发光二极管 HLCP-A100-BC000

HLCP-A100-BC000概述

    HLCP-X100 和 HLMP-2XXX 系列 LED 光条技术手册

    产品简介


    HLCP-X100 和 HLMP-2XXX 系列 LED 光条是矩形光源,适用于需要大而明亮的光源的各种应用场合。这些光条有单行和双行封装,包含单个或分割的发光区域。AlGaAs 红色 HLCP-X100 系列 LED 使用双异质结 AlGaAs 制作在 GaAs 基底上。高效率红色 HLMP-2300/2600/29XX 系列 LED 的 PN 结被扩散到 GaAsP 外延层上。黄色 HLMP-2400/2700/2950 系列 LED 的 PN 结被扩散到 GaAsP 外延层上。绿色 HLMP-2500/2800/2965 系列 LED 使用液相外延的 GaP 层制作在 GaP 基底上。双色 HLMP-2900 系列则使用高效率红色 LED 与黄色或绿色 LED 的组合。

    技术参数


    - 光强度
    - HLCP-A100/D100/E100:IF = 3 mA 时,3~7.5 mcd;IF = 20 mA 时,1.8~2.2 V。
    - HLMP-2300/2600/29XX:IF = 20 mA 时,23~45 mcd;VF = 2.0~2.6 V。
    - HLMP-2400/2700/2950:IF = 20 mA 时,20~38 mcd;VF = 2.1~2.6 V。
    - HLMP-2500/2800/2965:IF = 20 mA 时,25~50 mcd;VF = 2.2~2.6 V。

    - 最大功率耗散
    - AlGaAs 红色 HLCP-X100 系列:37 mW。
    - 高效红色 HLMP-2300/2600/29XX 系列:135 mW。
    - 黄色 HLMP-2400/2700/2950 系列:85 mW。
    - 绿色 HLMP-2500/2800/2965 系列:135 mW。

    - 峰值正向电流
    - AlGaAs 红色 HLCP-X100 系列:45 mA。
    - 高效红色 HLMP-2300/2600/29XX 系列:90 mA。
    - 黄色 HLMP-2400/2700/2950 系列:60 mA。
    - 绿色 HLMP-2500/2800/2965 系列:90 mA。
    - 工作环境
    - 工作温度范围:-20°C 至 +100°C(AlGaAs 红色);-40°C 至 +85°C(其他)。
    - 存储温度范围:-40°C 至 +85°C。

    产品特点和优势


    - 大型均匀发光区域:发光面积大且均匀。
    - 颜色选择丰富:包括红色、黄色、绿色及双色组合。
    - 出色的开闭对比度:良好的 ON-OFF 对比。
    - 可堆叠和安装方便:X-Y 可堆叠设计,方便嵌入面板和标识。
    - 低功耗操作:适合低电流操作,适合低功耗应用。
    - 适应多种应用:广泛应用于电信指示器、前面板状态指示器、PCB 识别等领域。

    应用案例和使用建议


    - 商业机器信息公告:适用于需要高亮显示的信息公告。
    - 电信指示器:适用于通信系统中的状态显示。
    - 面板和标识附件:发光表面适合作为面板和标识附件,提升视觉效果。
    - 优化建议:使用适当的清洁剂进行清洗,以保持最佳光学性能。

    兼容性和支持


    - 兼容性:与其他电子元件和设备兼容。
    - 技术支持:提供详细的应用说明和技术支持文档。

    常见问题与解决方案


    - Q: 如何确定最大允许电流?
    - A: 可以通过查看数据手册中的图表(如图 2 或 7)来确定最大允许电流。

    - Q: 如何清洁光条?
    - A: 推荐使用混合溶剂(如 Freon F113 和酒精)进行蒸气清洁,时间不超过两分钟。

    总结和推荐


    HLCP-X100 和 HLMP-2XXX 系列 LED 光条因其大型均匀发光区、丰富的颜色选择、优异的 ON-OFF 对比和多样的应用兼容性,在众多应用场景中表现出色。推荐在需要高亮度、多功能指示的设备中使用这些光条,尤其是在商业机器、电信设备和面板显示等领域。

HLCP-A100-BC000参数

参数
显示颜色 红色
视角 -
透镜类型 -
Vf-正向电压 2.2V
透镜形状 带平顶,矩形
波长 645nm
测试电流 20mA
长*宽*高 8.89mm*3.81mm*6.2mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 散装
