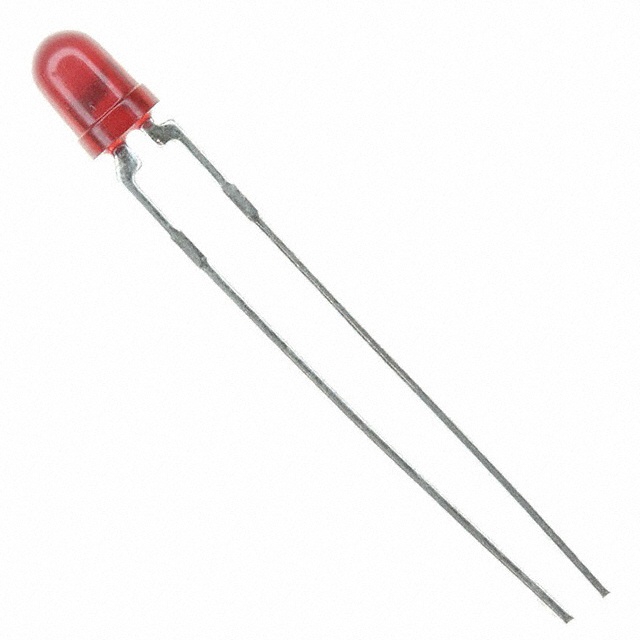

HLMP-1301-E0002

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 635nm 60° 1.9V 10mA 圆形,带圆顶 扩散 红色 标准安装,通孔安装 3.43mm*3.43mm*6.35mm
供应商型号: HLMP-1301-E0002
供应商: Avnet
标准整包数: 1800
BROADCOM 发光二极管 HLMP-1301-E0002

HLMP-1301-E0002概述


    产品简介


    这款T-1系列的LED灯广泛应用于通用指示应用。通过调节扩散剂、色调和光学设计,这些LED灯提供卓越的光输出和宽视角。系列产品提供了四种明亮的颜色选择:高效率红色、橙色、黄色和高性能绿色。这些LED灯采用流行的T-1(3mm)封装,提供多种亮度选择,增加了设计灵活性。

    技术参数


    - 型号:HLMP-1301, HLMP-1401, HLMP-1503, HLMP-K401, HLMP-K600
    - 封装尺寸:直径3mm
    - 颜色选项:高效率红色、橙色、黄色、高绩效绿色
    - 工作温度范围:
    - 红色/橙色/绿色:-40°C至+100°C
    - 黄色:-40°C至+100°C
    - 最大绝对额定值:
    - 峰值正向电流:90 mA(红色/橙色),60 mA(黄色),90 mA(绿色)
    - 平均正向电流:25 mA(红色/橙色),20 mA(黄色),25 mA(绿色)
    - 正向电压:1.5V至2.7V(不同颜色范围)
    - 反向电压:5V
    - 电性能参数:
    - 包含角度(半强度):60°
    - 峰值波长:红色635 nm,橙色600 nm,黄色583 nm,绿色565 nm,翡翠绿558 nm
    - 主导波长:红色626 nm,橙色602 nm,黄色585 nm,绿色569 nm,翡翠绿560 nm
    - 谱线半宽:红色40 nm,黄色36 nm,绿色28 nm,翡翠绿24 nm
    - 响应速度:红色90 ns,橙色280 ns,黄色90 ns,绿色500 ns,翡翠绿3100 ns
    - 电容:红色11 pF,橙色4 pF,黄色15 pF,绿色18 pF,翡翠绿35 pF
    - 发光效能:红色145 lm/W,橙色380 lm/W,黄色500 lm/W,绿色595 lm/W,翡翠绿655 lm/W

    产品特点和优势


    - 高亮度:提供多种亮度选择,满足不同的设计需求。
    - 可靠性:可靠且坚固耐用。
    - 宽视角:提供宽广的视场角,确保即使在不同角度也能获得良好的视觉效果。
    - 多样化的封装选择:可选择直插式或弯脚式,以适应不同的应用场景。
    - 适用广泛:适用于通用指示应用,如仪表板、指示灯等。

    应用案例和使用建议


    - 应用案例:这些LED灯广泛应用于汽车仪表盘、家电控制面板、工业设备指示灯等领域。例如,在汽车仪表盘中,可以用于显示车辆状态和警告信息。
    - 使用建议:
    - 在组装PCB时,确保LED距离焊点至少1.59mm,避免机械应力对LED芯片的影响。
    - 波峰焊接时,设定合理的预热温度和时间,峰值温度不超过250°C,保持时间不超过3秒。
    - 使用焊具固定LED组件,确保焊接时LED处于正确位置。
    - 确保电路板的孔径与LED引脚相匹配,通常为0.707mm(对于0.50×0.50mm的引脚)。

    兼容性和支持


    - 兼容性:本系列产品与常见的PCB设计兼容,适用于大多数标准焊接工艺。
    - 支持:厂商提供详尽的技术支持,包括焊接工艺指导、常见问题解答和技术文档。如有疑问,可通过官网联系当地技术支持团队获取帮助。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方案:确保预热温度和时间符合要求,峰值温度不超过250°C,保持时间不超过3秒。同时,检查焊具是否牢固,确保LED在焊接过程中的稳定性。
    - 问题2:LED亮度不足。
    - 解决方案:检查是否选择了正确的发光强度(Iv)等级。若有必要,更换更高强度的LED。
    - 问题3:LED灯工作温度异常。
    - 解决方案:确保LED工作温度范围符合规格,采取散热措施以维持正常工作温度。

    总结和推荐


    这款T-1系列LED灯凭借其高亮度、可靠性及广泛的视场角,非常适合于各类通用指示应用。通过多样化的封装选择和灵活的设计方案,它能够满足不同应用场景的需求。总体而言,我们强烈推荐这一系列产品,特别是在需要高性能和高可靠性的项目中。

HLMP-1301-E0002参数

参数
显示颜色 红色
视角 60°
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
波长 635nm
测试电流 10mA
长*宽*高 3.43mm*3.43mm*6.35mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 卷带包装

HLMP-1301-E0002厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-1301-E0002数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-1301-E0002 HLMP-1301-E0002数据手册

HLMP-1301-E0002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ $ 0.1339 ¥ 1.1607
3600+ $ 0.1317 ¥ 1.1421
7200+ $ 0.1296 ¥ 1.1236
10800+ $ 0.1274 ¥ 1.105
14400+ $ 0.126 ¥ 1.092
库存: 18000
起订量: 1800 增量: 0
交货地:
最小起订量为:1800
合计: ¥ 2089.26
