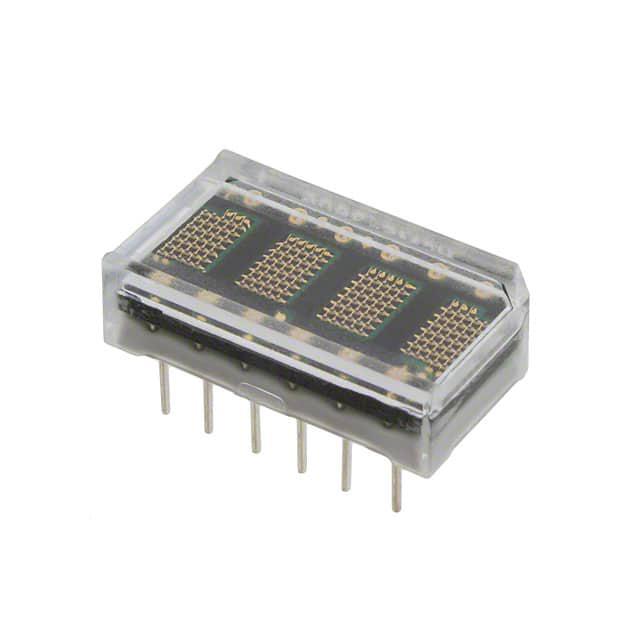

HCMS-3966

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: Broadcom 4位LED数码管, 红光, 通孔安装
供应商型号: 630-HCMS-3966
供应商: Mouser
标准整包数: 1
BROADCOM LED显示器件 HCMS-3966

HCMS-3966概述

    3.3 V HCMS-39xx系列高性价比字符显示器

    产品简介


    3.3 V HCMS-39xx系列是一款高性能字符显示器,采用CMOS集成电路驱动,适用于多种电子设备。其工作电压为3.3 V,具备直接与微处理器接口的能力,消除了繁琐的中间组件需求。这些显示器不仅坚固耐用且可堆叠,在电信设备、便携式数据输入设备、计算机外围设备、医疗设备、测试设备、商务机器、航空电子设备和工业控制等领域得到广泛应用。

    技术参数


    HCMS-39xx系列的主要技术规格如下:
    - 工作电压: 3.3 V
    - 逻辑电源电压: 3.1 V 到 5.5 V
    - LED电源电压: 3.1 V 到 5.5 V
    - 输入泄漏电流: HCMS-390X/396X (4字符): +7.5 μA 至 -2.5 μA;HCMS-391X/397X (8字符): +15 μA 至 -5.0 μA
    - 操作电流:
    - HCMS-390X/396X (4字符): 0.4 mA 至 2.5 mA
    - HCMS-391X/397X (8字符): 0.8 mA 至 5 mA
    - 待机电流:
    - HCMS-390X/396X (4字符): 5 μA 至 15 μA
    - HCMS-391X/397X (8字符): 10 μA 至 30 μA
    - 峰值像素电流: 14.0 mA 至 17.1 mA
    - 光强度:
    - 红色: 128 μcd
    - 橙色: 128 μcd
    - 黄色: 148 μcd
    - 绿色: 252 μcd
    - 热阻抗: 70 °C/W

    产品特点和优势


    - 易于使用: 直接与微处理器接口。
    - 字符高度: 0.15英寸和0.20英寸两种尺寸可供选择。
    - 堆叠包装: 可以在x轴和y轴方向上堆叠,适合高字符数显示。
    - 低功耗CMOS技术: 降低功耗。
    - 方便的亮度控制: 能够通过软件调整亮度。
    - 波峰焊兼容: 适合大批量生产。
    - TTL兼容: 兼容现有系统。
    - 串行输入: 串行输入简化了数据线连接。

    应用案例和使用建议


    这些显示器可用于多种场合,例如在便携式数据输入设备上显示实时数据,在电信设备中作为状态指示灯,或者在工业控制系统中用于状态监控。为了优化使用效果,建议在高环境温度下进行散热管理。对于堆叠式显示器,确保正确安装以实现最佳堆叠效果。在电路设计时,应考虑合适的电源管理以避免过度功耗。

    兼容性和支持


    该系列产品支持与不同设备的兼容,如微处理器和TTL兼容设备。厂商提供详细的文档和技术支持,帮助用户快速掌握使用方法并解决问题。

    常见问题与解决方案


    - 问题1: 显示屏不亮。
    - 解决方案: 检查VLED和GNDLED的连接是否正常。
    - 问题2: 显示内容混乱。
    - 解决方案: 重新配置控制寄存器,检查是否有正确的脉宽调制设置。
    - 问题3: 功耗过高。
    - 解决方案: 调整亮度设置,确保符合推荐的操作条件。

    总结和推荐


    3.3 V HCMS-39xx系列高性价比字符显示器具有易于使用、低功耗、高可靠性等特点,特别适合在各种环境中使用。强烈推荐给需要高效、可靠显示解决方案的用户。无论是在工业控制还是便携式设备中,这些显示器都是理想的选择。

HCMS-3966参数

参数
字符高度 2.54mm
显示颜色 红色
接口方式 串联
显示高度 4.57mm
字符宽度 4.57mm
控制器类型 -
分辨率(pixels) -
显示模式 -
视角 -
显示尺寸 -
发光强度 2.3mcd
显示宽度 18.62mm
显示类型 5 x 7 Dot Matrix
背光颜色 -
触碰模式 -
长*宽*高 21.46mm*11.43mm*5.31mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HCMS-3966厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCMS-3966数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HCMS-3966 HCMS-3966数据手册

HCMS-3966封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.71 ¥ 335.5495
10+ $ 38.8584 ¥ 328.3535
20+ $ 31.1148 ¥ 262.9201
100+ $ 26.3025 ¥ 222.2561
库存: 160
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 335.54
直接购买
加入购物车
